Продолжаем серию технических руководств, посвященных интеграции HMI-панелей серии LICHUAN(4, 7 и 10 дюймов) с программируемыми логическими контроллерами, использующими среду программирования FLProg.
В первой части мы рассмотрели базовые принципы совместимости оборудования и подготовку рабочей среды. Данная статья представляет собой вторую часть цикла и фокусируется на практической настройке проекта и конфигурации интерфейса Modbus RTU для корректного взаимодействия HMI-панели с контроллерами FLE.
Цель этого руководства — предоставить инженерам, разработчикам и специалистам по автоматизации точную, детализированную и достоверную информацию без использования рекламных формулировок или гипотетических данных. Все рекомендации основаны исключительно на документации производителя и практических исследованиях, проведенных нашей командой.
Настройка проекта

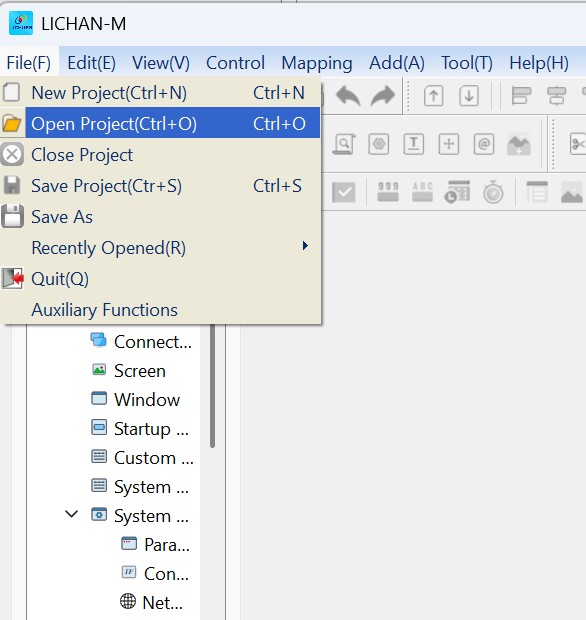

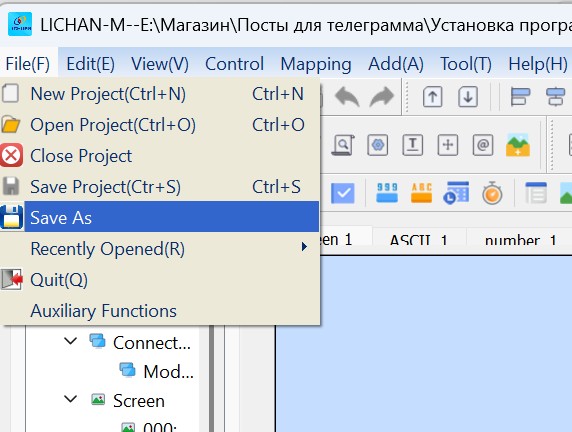

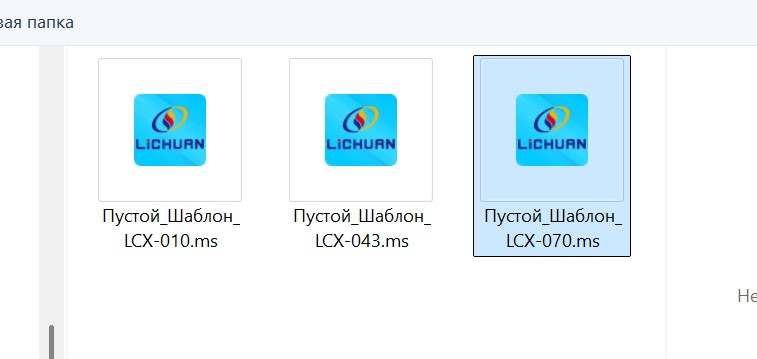

Как упоминалось в первой части руководства, для создания нового проекта необходимо открыть один из подготовленных шаблонов, соответствующих модели используемой HMI-панели. После этого сохраните проект под выбранным именем.

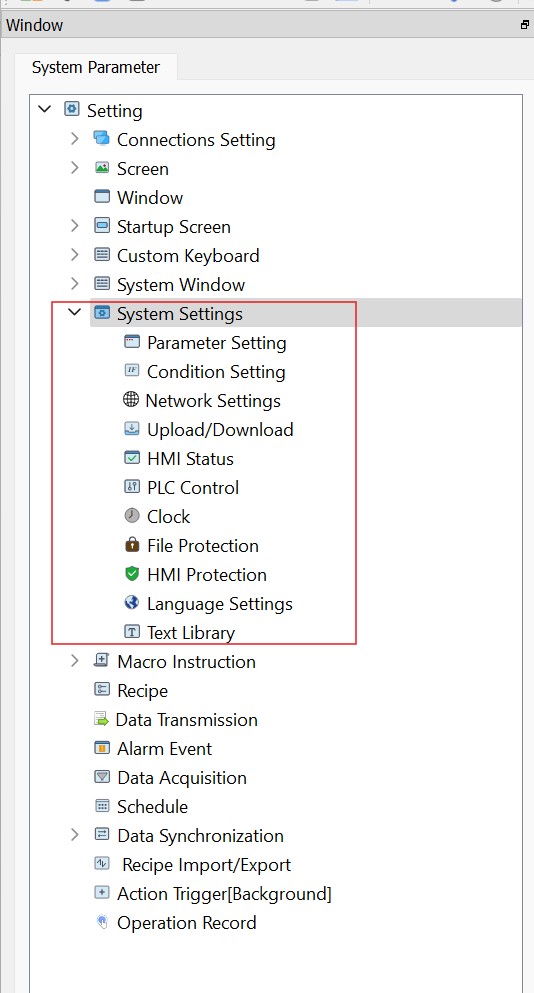

Основные настройки проекта находятся в ветке «System Settings» дерева проекта. Для доступа к конкретным параметрам дважды щелкните по необходимой подветке.
Parameter Setting

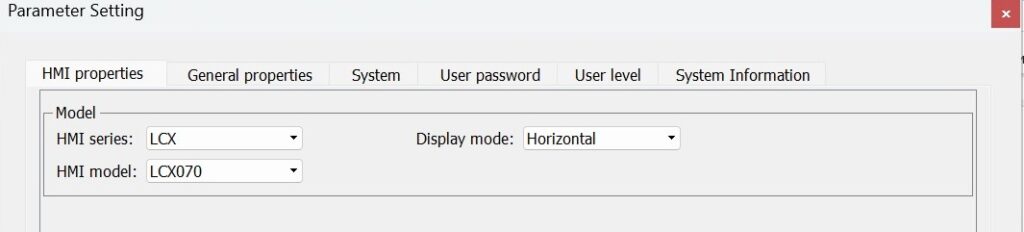

На первой вкладке данного раздела — «HMI properties» — можно изменить тип панели, используемой в проекте, и рабочую ориентацию экрана.

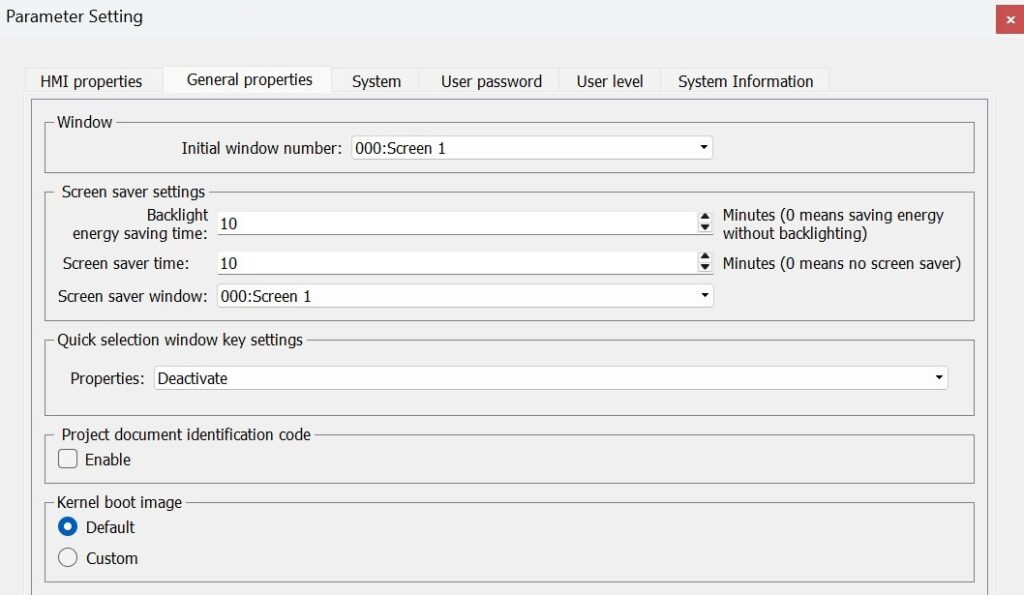

На вкладке «General properties» особое внимание следует уделить следующим параметрам:
- Initial window number — номер окна проекта, которое будет отображаться при старте панели.
- Backlight energy saving time — время в минутах, после которого при отсутствии взаимодействия с панелью отключается подсветка экрана. При установке значения 0 подсветка не будет отключаться.
- Screen saver time — время в минутах, после которого при отсутствии взаимодействия с панелью будет открываться окно хранителя экрана. При установке значения 0 хранитель экрана не будет вызываться.
- Screen saver window — окно, которое будет использоваться в качестве хранителя экрана.
Остальные параметры данной вкладки и другие вкладки этого раздела будут рассмотрены в последующих статьях цикла.

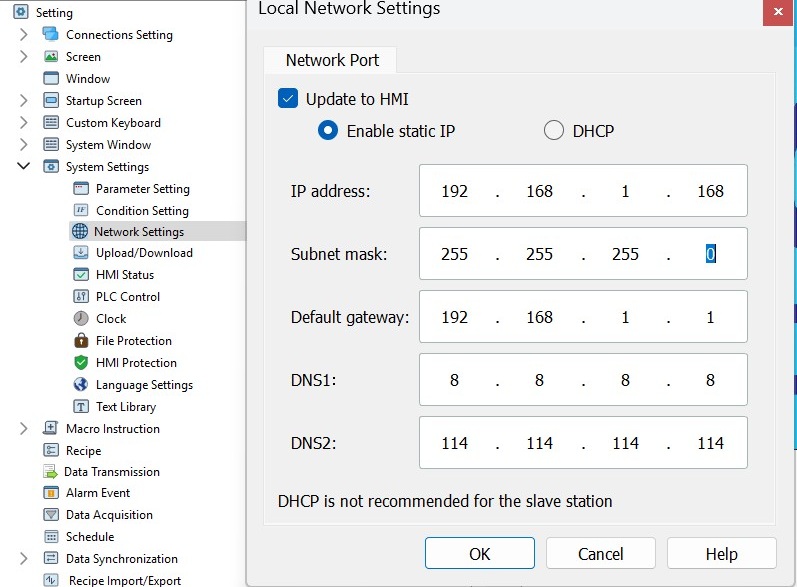

Network Settings
В данном разделе настраиваются параметры соединения панели с сетью Ethernet.
После выполнения этих настроек основная конфигурация проекта завершена. Более детальные настройки проекта панели будут рассмотрены в других статьях данного цикла.
Настройка интерфейса передачи данных

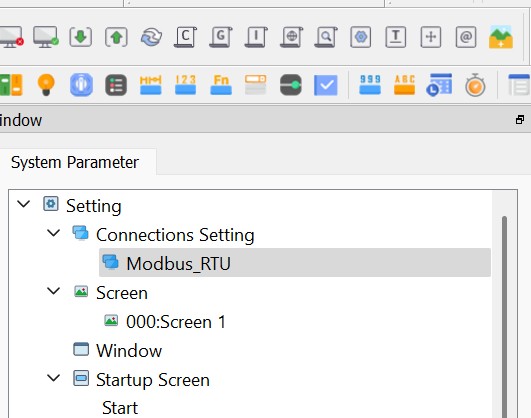

В подготовленном шаблоне уже создан и преднастроен один интерфейс Modbus RTU. Для перехода к его настройкам дважды щелкните по соответствующей ветке дерева проекта

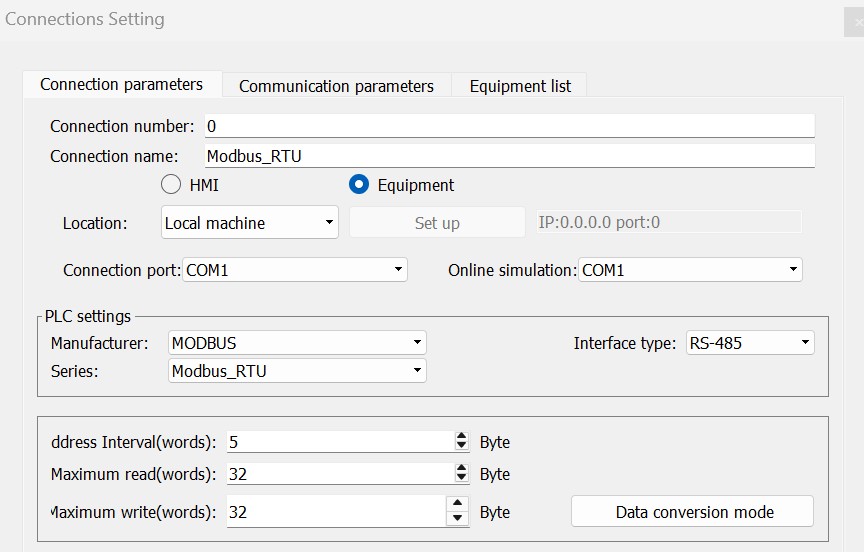

Основные настройки соединения
- Connection Number — номер соединения формируется автоматически. В большинстве случаев изменение этого параметра не требуется.
- Connection Name — при необходимости можно изменить для удобства идентификации.
- Connection Type — оставьте в положении «Equipment«, что указывает на подключение внешнего устройства. Положение «HMI» будет рассмотрено в следующих статьях.
- Location — оставьте значение «Local machine«.
- Connection port — выберите порт, к которому будет подключено внешнее устройство.
- Manufacturer — выберите производителя подключаемого оборудования. При выборе конкретного оборудования из списка предустановленных настроек программа выполняет тонкую подстройку интерфейса. Поскольку контроллеры FLE в этом списке отсутствуют, выберите абстрактный «MODBUS«.

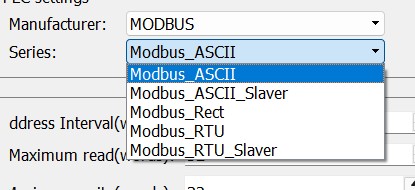

- Series — при выборе абстрактного MODBUS укажите режим интерфейса. Выберите «Modbus RTU«, что означает работу панели в режиме мастера по данному интерфейсу.

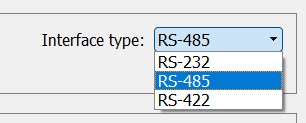

- Interface type — в зависимости от выбранного порта будут представлены возможные типы интерфейса. Для удобства подключения к контроллеру рекомендуется выбрать RS232, что позволяет использовать стандартный кабель без необходимости специальной распайки.

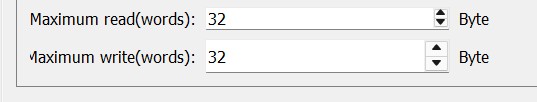

- Maximum read и Maximum write — эти параметры задают максимальное количество регистров, которые будут прочитаны или записаны в одном запросе. Для стабильной работы с контроллерами FLE рекомендуется установить эти значения равными 21.
Дополнительные параметры

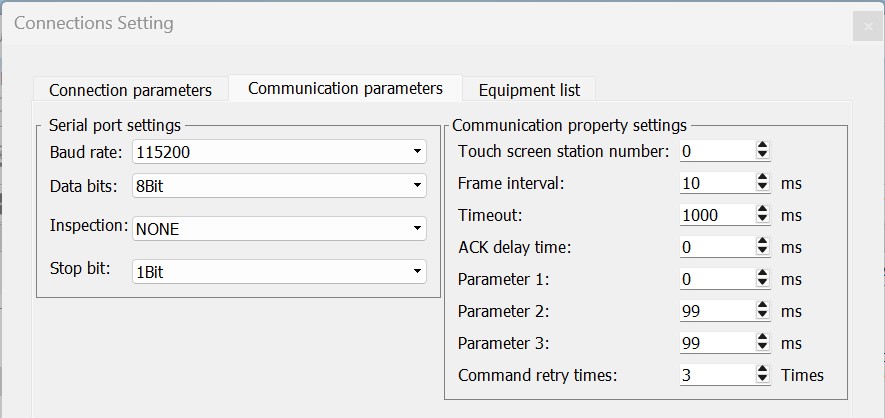

На вкладке «Communication parameters» настраиваются параметры соединения. На скриншотах представлены значения, оптимальные для максимальной скорости передачи данных при работе с контроллерами FLE. Для другого оборудования эти параметры могут потребовать корректировки.

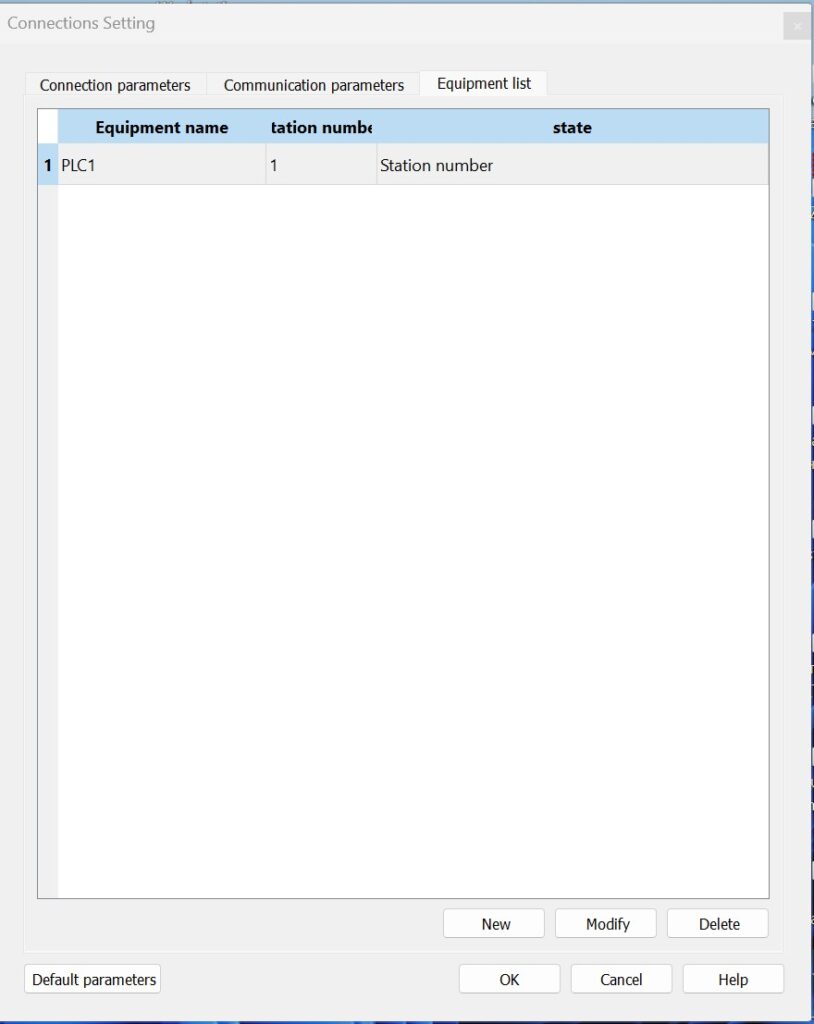

На вкладке «Equipment list» указываются устройства, подключенные к панели. Для каждого устройства необходимо задать имя (произвольное) и адрес Modbus. Важно отметить, что при использовании интерфейса RS232 программа позволяет добавить несколько устройств в список, но в связи с особенностями этого типа интерфейса к панели по данному порту может быть подключено только одно устройство.
Во второй части руководства мы рассмотрели основные этапы настройки проекта для HMI-панелей LICHUAN и детально разобрали процесс конфигурации интерфейса Modbus RTU для взаимодействия с контроллерами FLE. Эти настройки являются критически важными для обеспечения стабильного и эффективного обмена данными между панелью оператора и программируемым логическим контроллером.
В следующей статье цикла мы подробно рассмотрим особенности задания адресации регистров в среде LICHUAN, что является неотъемлемой частью успешной интеграции HMI-панели в систему автоматизации. Особое внимание будет уделено практическим аспектам маппинга регистров между HMI и ПЛК, что позволит избежать распространенных ошибок при разработке проектов.
