Мы начинаем серию статей, которые представляют собой техническое руководство по интеграции HMI-панелей серии LICHAN (4, 7, 10 дюймов) с программируемыми логическими контроллерами (ПЛК), которые используют в качестве среды программирования программу FLProg.
Цель — обеспечить точную, детализированную и достоверную информацию для инженеров, разработчиков и специалистов по автоматизации, без использования рекламных формулировок или гипотетических данных. Все сведения основаны исключительно на предоставленной документации и исследованиях нашей команды.
Часть 1: Установка программного обеспечения LICHAN-M
Первым этапом интеграции является установка конфигурационного программного обеспечения **LICHAN-M**, предназначенного для создания и загрузки проектов на HMI-панели.
1. Скачайте архив с программным обеспечением.
2. Распакуйте содержимое в выбранную директорию.
3. Запустите исполняемый файл: `LICHAN-M_Setup_V2.0_2023-08-14.exe`.
После запуска откроется окно установщика на китайском языке.

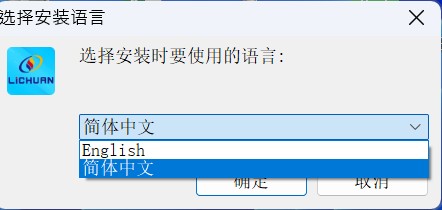

Для удобства работы измените язык интерфейса установщика на английский:

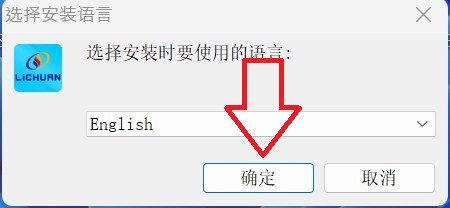

1. Выберите опцию **English**.
2. Нажмите **确定** («ОК») для подтверждения.
После этого весь процесс установки будет отображаться на английском языке.
Нажмите Next для продолжения.

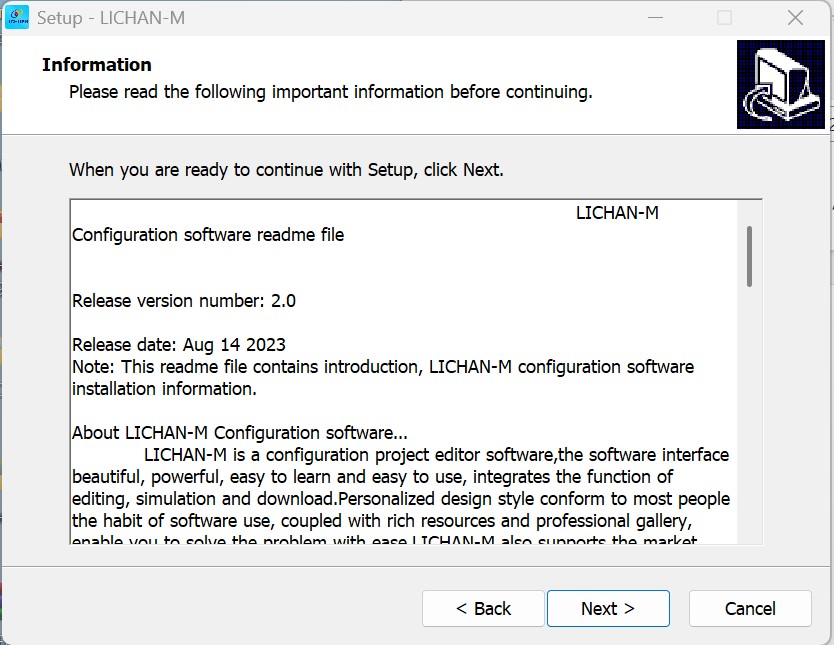

Ознакомьтесь с информацией в окне Information и нажмите Next

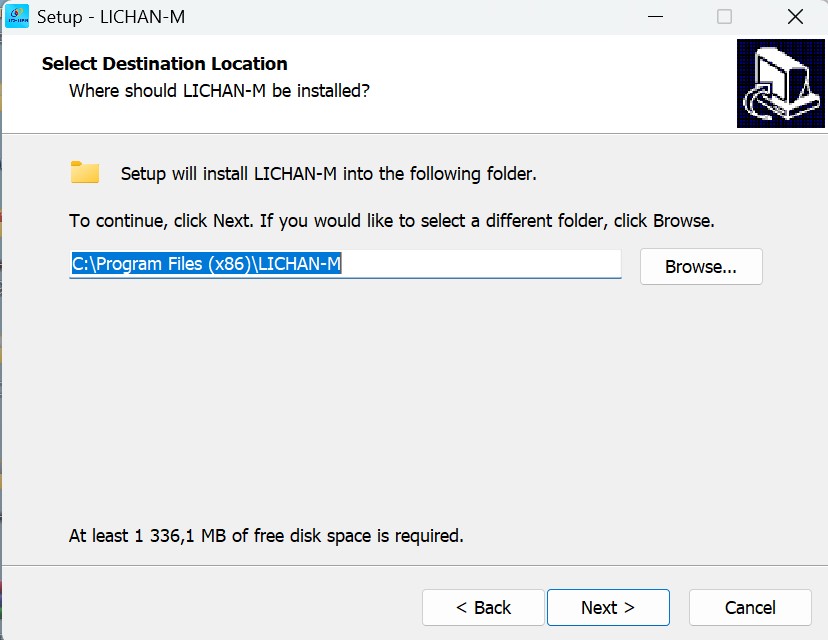

При необходимости измените путь установки (по умолчанию: `C:\Program Files (x86)\LICHAN-M`) и нажмите Next.

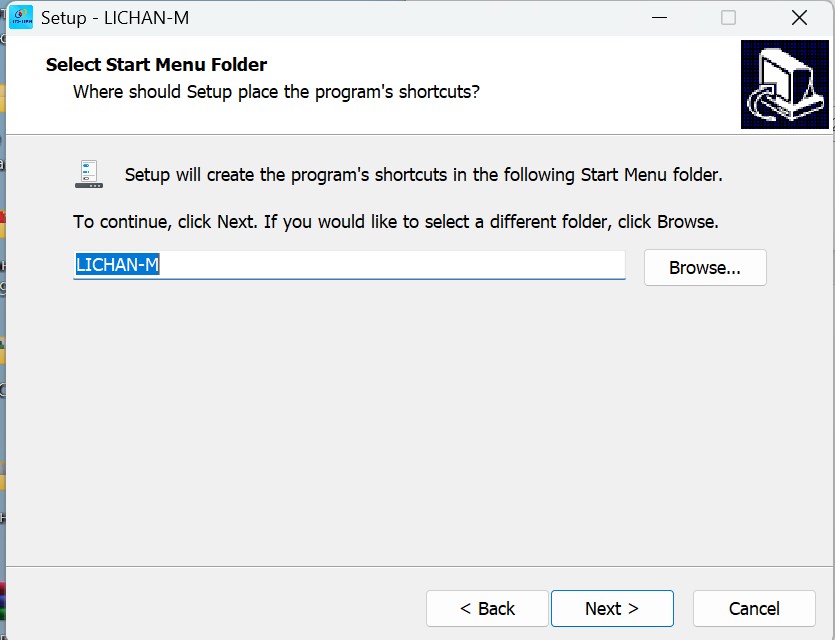

Укажите папку в меню «Пуск» для ярлыков программы и нажмите Next.

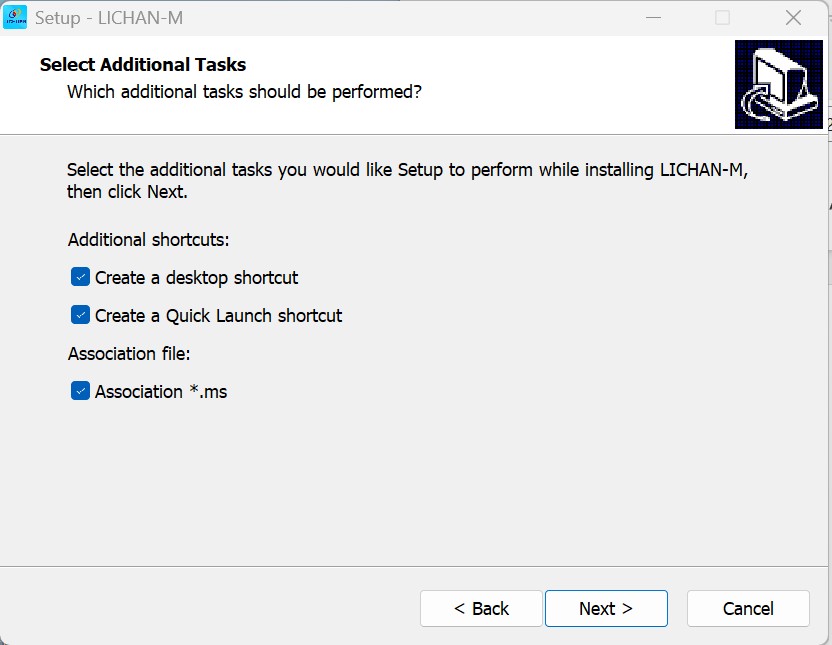

5. В разделе Select Additional Tasks рекомендуется отметить:
- Create a desktop shortcut — создание ярлыка на рабочем столе.
- Create a Quick Launch shortcut — создание ярлыка в быстром запуске.
- Association*.ms — привязка файлов с расширением `.ms` к программе.
Нажмите Next,

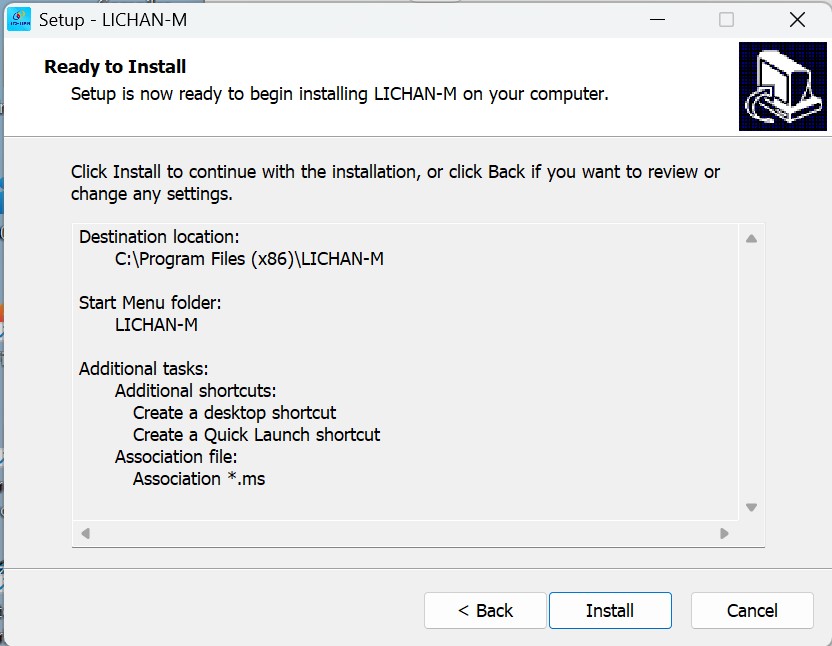

Затем нажмите Install для начала установки.

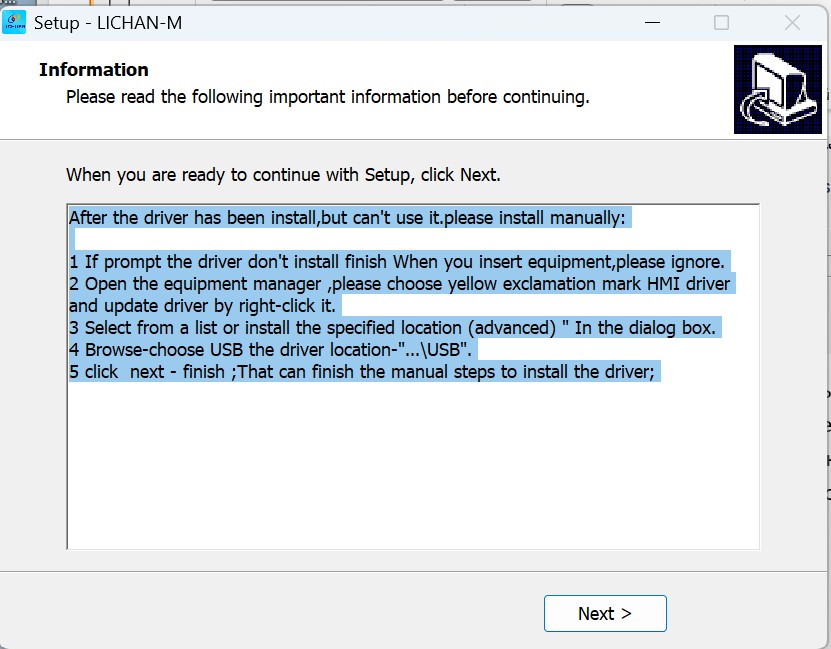

При установке программы драйвера для панели должны быть установлены автоматически. В случае если этого по какой то причине не произошло, это окно дает инструкцию как установить драйвера самостоятельно. Установочный пакет драйверов расположен по пути: Папка с установленной программой/usbdriver.
Нажмите Next,

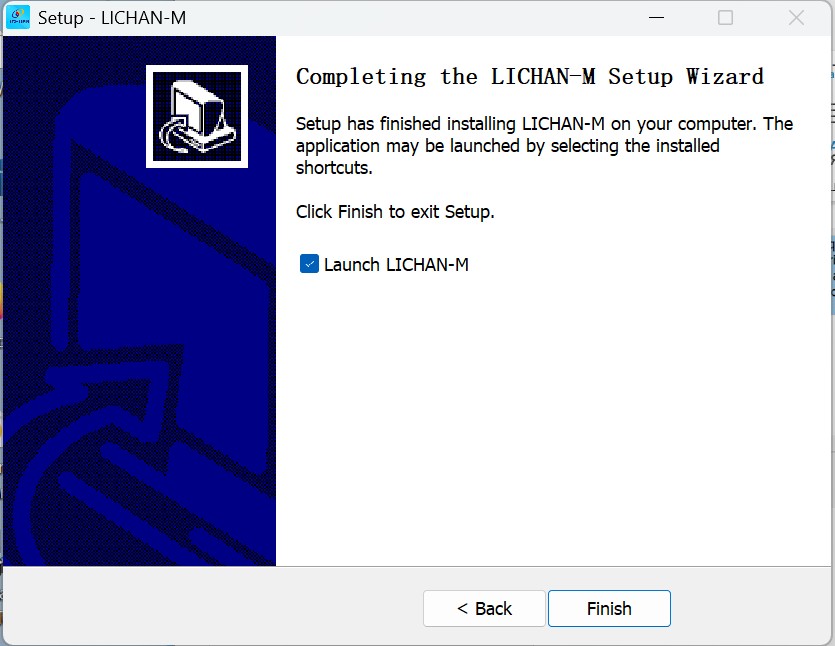

Завершите процесс установки, нажав Finish. Рекомендуется установить флажок Launch LICHAN-M для немедленного запуска программы.

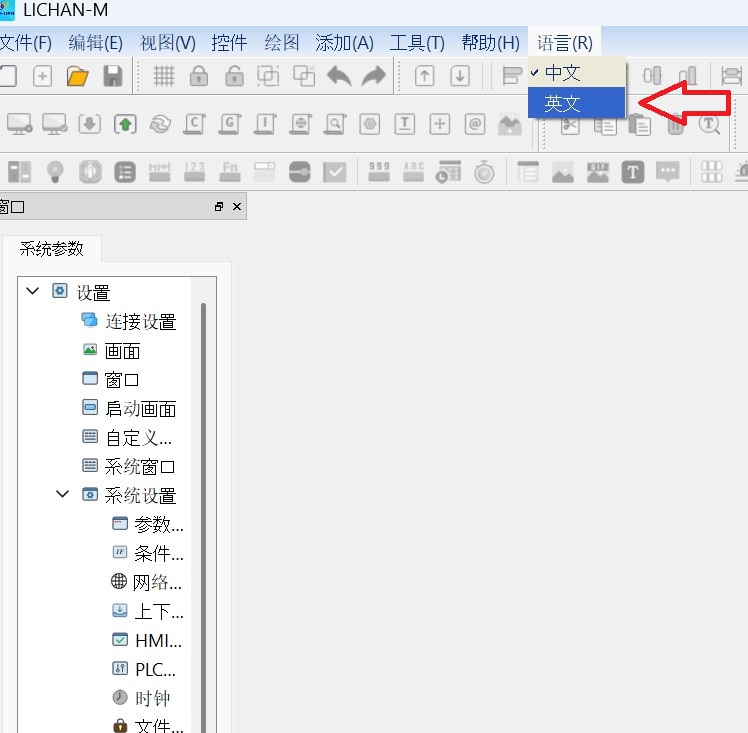

При первом запуске программа может отображаться на китайском языке – переключаем интерфейс на английский.
В связи с тем что программа имеет китайские корни, поэтому её проект по умолчанию использует китайские шрифты которые отсутствуют в русской и английской локализациях операционной системы. Вследствие этого если просто создать новый проект в программе, то при компиляции проекта будет происходить ошибка с сообщением об отсутствии необходимых шрифтов.
Наша команда доработала базовый шаблон программы и создала шаблон с использованием стандартных щрифтов. Для удобства мы сделали три шаблона для всех трёх типов панелей:

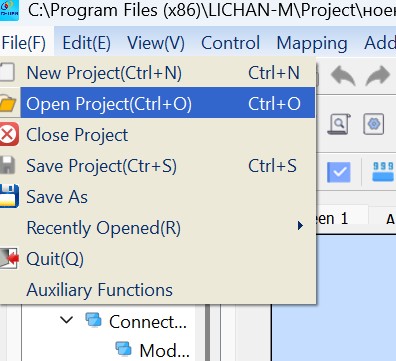

Необходимо скачать эти шаблоны и при создании нового проекта использовать их.
В следующей части мы расскажем как настроить проект, модбас RTU, и об оссобенностях адресации регистров в панели.
Материалы для загрузки.
Дистрибутив программы LICHAN-M
