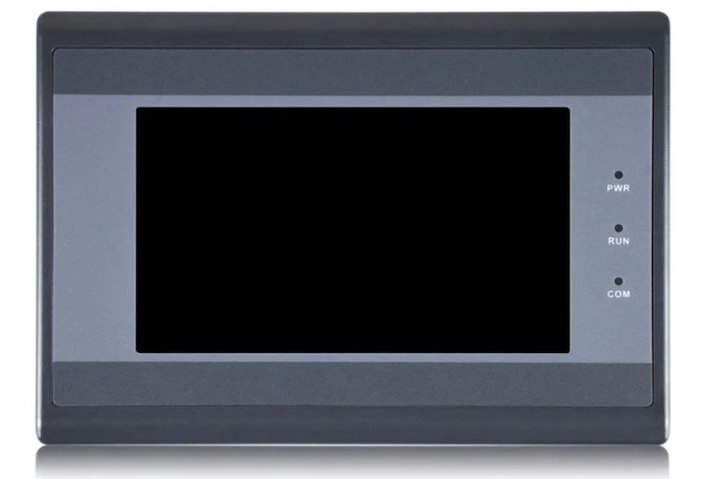

LCX043-ME — промышленная сенсорная панель оператора (HMI) с дисплеем 4,3 дюйма, 64-битным процессором 1 ГГц, операционной системой Linux и расширенными коммуникационными возможностями.

Панель предназначена для визуализации технологических процессов, управления промышленным оборудованием, отображения параметров работы контроллеров и организации удобного взаимодействия оператора с системой автоматизации.

Благодаря компактным размерам, Ethernet, последовательным интерфейсам и специализированной среде разработки LICHAN-M панель LCX043-ME подходит для использования в шкафах управления, производственных установках и системах промышленного мониторинга.

Основные технические характеристики

• Тип устройства: промышленная сенсорная панель оператора HMI.
• Диагональ дисплея: 4,3 дюйма.
• Тип дисплея: TFT LCD.
• Разрешение: 480 × 272 пикселя.
• Цветопередача: 16,7 млн цветов.
• Яркость: 300 кд/м².
• Подсветка: LED, регулируемая.
• Сенсорный экран: резистивный, 4-проводный.
• Твёрдость поверхности: 4H.
• Процессор: 64-битный, 1 ГГц.
• Операционная система: Linux.
• Память: 128 МБ SPI NAND Flash.
• Ethernet: 10/100 Мбит/с.

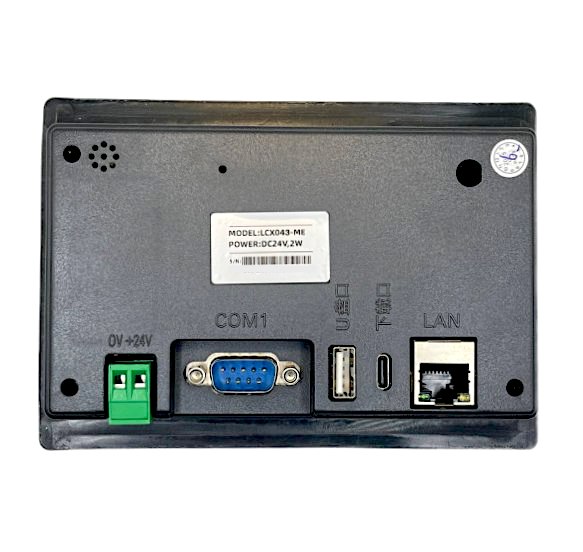

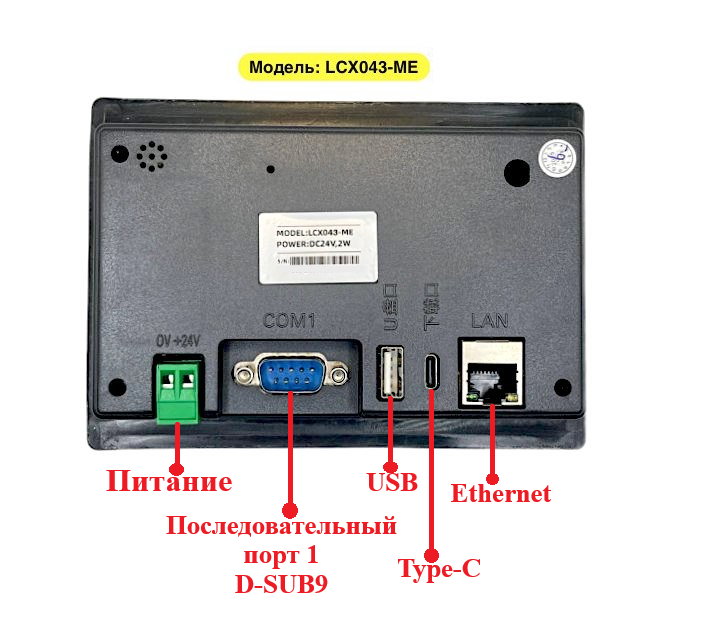

• Последовательный порт 1: RS-232/RS-485/RS-422, программируемая конфигурация.
• Последовательный порт 2: RS-485.
• USB Device: Type-C.
• USB Host: подключение USB-накопителей.
• Часы реального времени: RTC.
• Звуковая сигнализация: встроенный зуммер.
• Степень защиты лицевой панели: IP65 при правильном монтаже.
• Степень защиты тыльной части: IP20.
• Рабочая температура: от −10 до +50 °C.
• Температура хранения: от −30 до +70 °C.
• Среда разработки: LICHAN-M.

Сенсорный дисплей 4,3 дюйма

LCX043-ME оснащена цветным TFT LCD дисплеем диагональю 4,3 дюйма с разрешением 480 × 272 пикселя.

Экран предназначен для отображения технологических параметров, состояния оборудования, управляющих элементов и графических интерфейсов оператора.

Основные возможности дисплея:

• Отображение числовых параметров и текстовой информации.
• Визуализация состояния входов и выходов контроллера.
• Отображение кнопок и переключателей управления.
• Построение графических экранов технологических процессов.
• Отображение предупреждений и аварийных сообщений.
• Регулировка яркости LED-подсветки.

Резистивный сенсорный экран позволяет управлять интерфейсом с помощью касаний. Твёрдость поверхности 4H обеспечивает дополнительную устойчивость к механическим воздействиям при обычной эксплуатации.

Производительность и память

Панель построена на базе 64-битного процессора с тактовой частотой 1 ГГц и работает под управлением Linux.

Аппаратная платформа предназначена для обработки данных, отображения графических интерфейсов и обмена информацией с подключёнными устройствами.

Для хранения программного обеспечения и проектов предусмотрена память 128 МБ SPI NAND Flash.

Такая конфигурация позволяет использовать панель для создания многоэкранных интерфейсов управления технологическим оборудованием.

Промышленные интерфейсы связи

LCX043-ME оснащена интерфейсами для подключения программируемых контроллеров, измерительных приборов и другого промышленного оборудования.

• Ethernet 10/100 Мбит/с: обмен данными по промышленной сети.
• Порт 1: программируемый интерфейс RS-232/RS-485/RS-422.
• Порт 2: интерфейс RS-485.

В зависимости от используемых драйверов и программной конфигурации возможно взаимодействие с оборудованием по поддерживаемым промышленным протоколам.

Ethernet позволяет организовать сетевое подключение панели к контроллерам и другим устройствам автоматизации.

Последовательные интерфейсы удобны для подключения оборудования, использующего RS-232, RS-485 или RS-422.

Подключение к контроллерам и оборудованию

Панель LCX043-ME может использоваться в качестве операторского интерфейса для совместимых программируемых контроллеров.

Возможные функции:

• Отображение состояния технологического оборудования.
• Контроль температуры, давления, уровня и расхода.
• Установка заданных параметров работы.
• Управление разрешёнными функциями оборудования.
• Отображение аварий и предупреждений.
• Переключение режимов работы технологических установок.

Совместимость с конкретными контроллерами и протоколами необходимо проверять по перечню драйверов среды LICHAN-M.

Программирование в LICHAN-M

Для разработки интерфейсов оператора используется специализированная программная среда LICHAN-M.

Среда предназначена для создания графических экранов, настройки связи с контроллерами и организации взаимодействия оператора с оборудованием.

Возможные задачи:

• Создание экранов визуализации.
• Размещение кнопок, индикаторов и текстовых полей.
• Отображение технологических параметров.
• Настройка обмена данными с внешними устройствами.
• Создание экранов управления оборудованием.
• Отображение сообщений и предупреждений.

Загрузка проектов и обслуживание

Для загрузки проектов и технического обслуживания предусмотрены несколько интерфейсов:

• USB Type-C (Device): подключение к компьютеру.
• USB Host: использование совместимых USB-накопителей.
• Ethernet: передача проектов по сети.

USB-накопитель также может использоваться для сохранения данных при поддержке соответствующей функции в проекте.

Часы реального времени и звуковая сигнализация

Встроенные часы реального времени RTC позволяют использовать дату и время в интерфейсах визуализации и системах регистрации событий.

Встроенный зуммер может применяться для звукового сопровождения действий оператора и сигнализации о событиях.

• Звуковое подтверждение действий.
• Предупреждения о событиях.
• Сигнализация о неисправностях оборудования.
• Использование времени в интерфейсе оператора.

Промышленная защита и условия эксплуатации

LCX043-ME предназначена для эксплуатации в промышленных условиях и установки на лицевую панель шкафа управления.

• Защита лицевой стороны: IP65 при правильном монтаже.
• Защита тыльной стороны: IP20.
• Рабочая температура: от −10 до +50 °C.
• Температура хранения: от −30 до +70 °C.
• Защита от импульсных перенапряжений: заявлено ±4 кВ.
• Защита от электростатических разрядов: заявлено ±5 кВ.
• Устойчивость к быстрым переходным процессам EFT: заявлено ±4 кВ.

Конкретные условия испытаний и соответствие стандартам электромагнитной совместимости необходимо учитывать согласно технической документации производителя.

Дополнительные возможности

В зависимости от комплектации и доступных модулей расширения панель может использоваться в системах с дополнительными функциями связи и мониторинга.

• 4G IoT: опциональный модуль для организации удалённого обмена данными.
• USB-накопитель: сохранение данных и перенос проектов.
• Ethernet: сетевое подключение к оборудованию.
• RTC: использование даты и времени.
• Зуммер: звуковая сигнализация.

Наличие опциональных модулей необходимо уточнять для конкретной комплектации LCX043-ME.

Области применения

• Операторские панели промышленного оборудования.
• Автоматизация производственных линий.
• Управление насосными станциями.
• Системы вентиляции и климатического контроля.
• Контроль технологических параметров.
• Управление конвейерным оборудованием.
• Системы промышленной сигнализации.
• Автоматизация инженерных систем зданий.
• Испытательные и лабораторные установки.
• Компактные шкафы управления с Ethernet-подключением.

Преимущества LCX043-ME

• Компактный дисплей: 4,3 дюйма, 480 × 272 пикселя.
• Высокая производительность: 64-битный процессор 1 ГГц.
• Операционная система: Linux.
• Цветной сенсорный экран: 16,7 млн цветов.
• Развитые коммуникации: Ethernet, RS-232, RS-485 и RS-422.
• Удобство разработки: специализированная среда LICHAN-M.
• Простая загрузка проектов: USB Type-C, USB Host и Ethernet.
• Промышленное исполнение: лицевая панель IP65.
• Дополнительные функции: RTC, зуммер и опциональный 4G IoT.
• Широкая область применения: визуализация и управление технологическими процессами.
