Шкаф управления измельчителем (дробилкой) — ШУИ
40 200 ₽
Шкаф управления измельчителем (дробилкой) — это специализированное низковольтное комплектное устройство, которое автоматизирует работу дробильного оборудования, защищает его от аварий и интегрирует в единую производственную линию .
Основная цель шкафа — обеспечить надежное, безопасное и эффективное управление электроприводом дробилки и связанными с ней механизмами (транспортерами, питателями, системами смазки) .
В наличии лишь 2
Описание

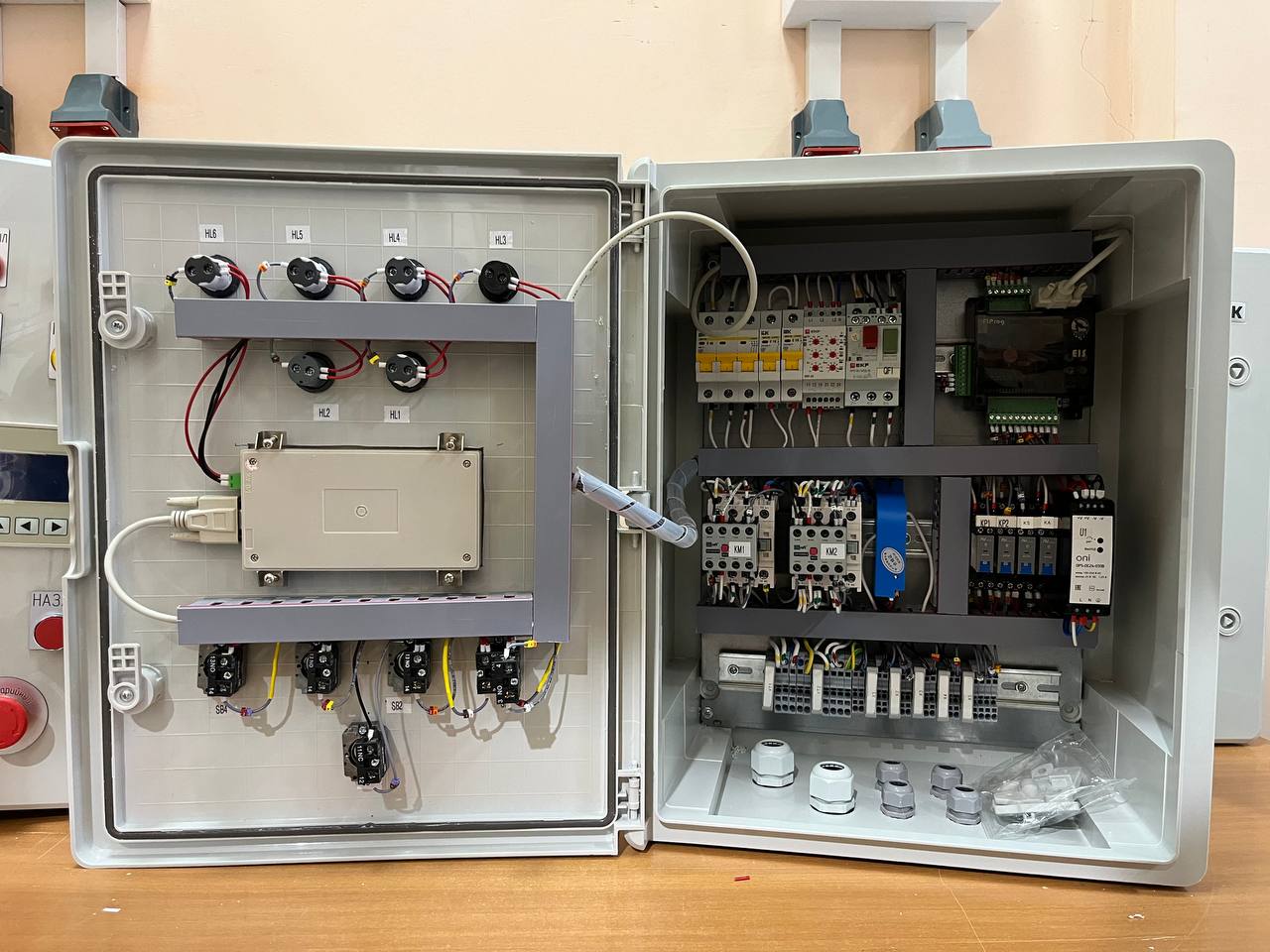

Шкаф управления измельчителем был разработан командой FLProg на контроллере серии FLE-14MR.
Для контроля нагрузки электродвигателя в шкафах используется датчик тока ДТА-4-20/50.
Это позволяет автоматически регулировать скорость подающего конвейера, предотвращать перегрузку, выявлять неисправности.
Напряжение: 380В;
Ток:10А ;Мощность: 6,5 кВт

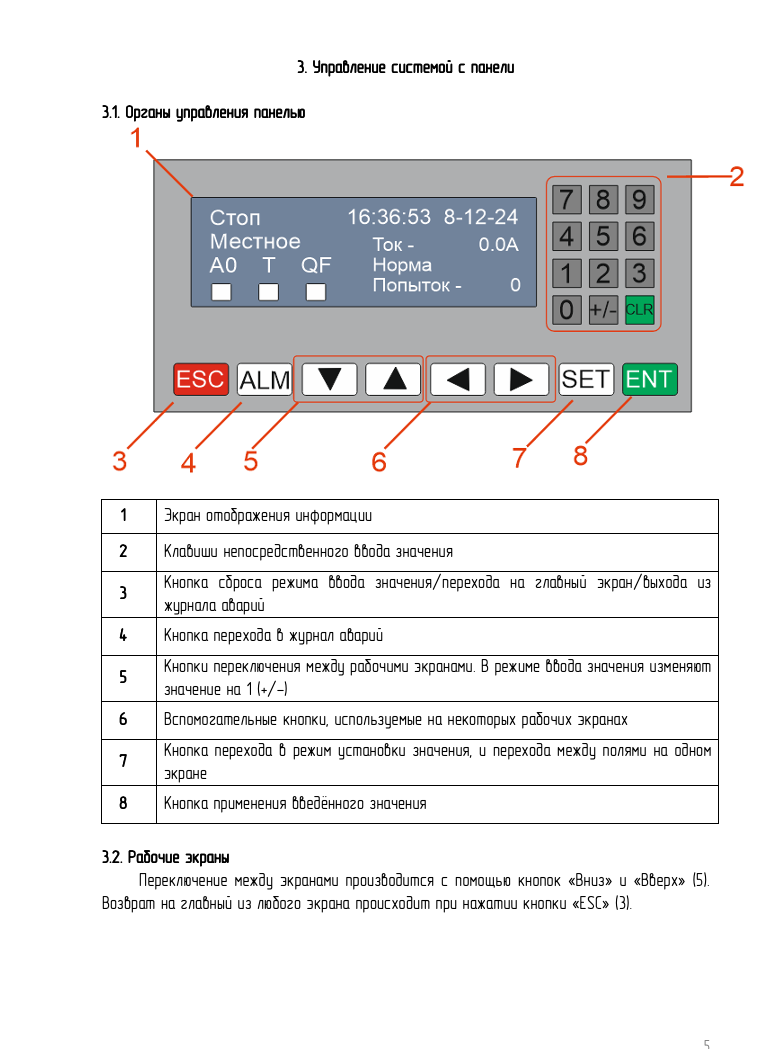

Наш ШУИ имеет встроенную панель оператора OP 320, которая запрограммирована на несколько экранов:
| Экран 1 — Главный экран |
|
| Экран 2 – Журнал событий | Основные аварийные события записываются в энергонезависимый журнал. На этом экране отображается журнал событий, хранящийся в контроллере. Значения полей:
|
| Экран 3 – Моточасы | На этом экране отображается время отработанное электродвигателем дробилки |
| Экран 4 – Настройка моточасов | С помощью данного экрана можно изменить значения наработку моточасов для электродвигателя дробилки |
| Экран 5 – Настройка двигателя | На этом экране задаются настройки двигателя дробилки. |
| Экран 6 – Настройка перегрузок | На этом экране задаются уставки перегрузки электродвигателя для включения режима автоматического расклинивания в процентах от номинального тока. Тут же задаются значения задержек для каждой из уставок. |
| Экран 7 – Настройка автоматической работы | На этом экране задаются параметры автоматической работы системы. |
| Экран 8 — Модбас RS485 (стр.1) Экран 9 — Модбас RS485 (стр.2) Экран 10 — Модбас RS232 (стр.1) Экран 11 — Модбас RS232 (стр.2) |
Эти экраны предназначены для настроек параметров интерфейсов контроллера и часов реального времени. Изменение значений происходит аналогично изменению настроек моточасов описанных раньше. |
| Экран 12 — Часы – время | |
| Экран 13 — Часы – Дата | |
| Экран 14 – Настройка аналогового входа | На этом экране настраивается масштабирование сигнала измерения тока. |
| Экран 15 – Номер версии | На этом экране отображается номер версии прошивки панели и подключенного контроллера. Значения полей:
|
Шкаф укомплектован паспортом, руководством по эксплуатации, комплектом схем.
По всем дополнительным вопросам обращайтесь к менеджеру магазина на эл.почту: manager@flprog.shop
Детали
| Габариты | 50 × 40 × 24 см |
|---|---|
| Габариты | ш*в*г: 400мм*500мм*240мм |
| Панель | OP320 |
| Контроллер | ПЛК FLE-14MR |
| Датчик тока | ДТА-4-20-50 |
