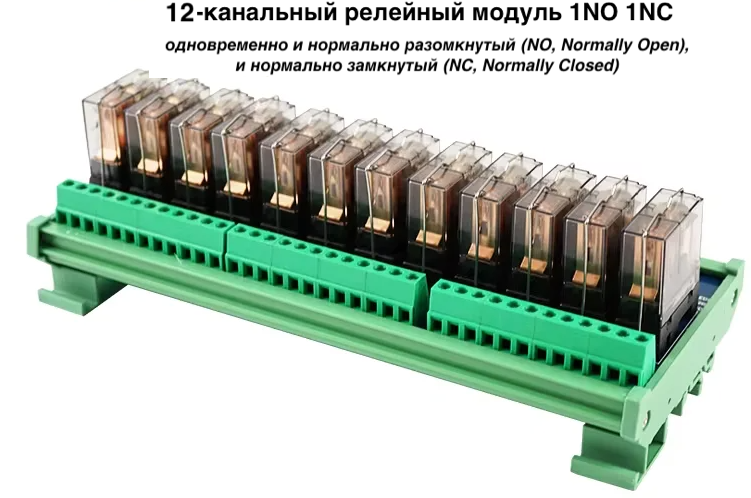

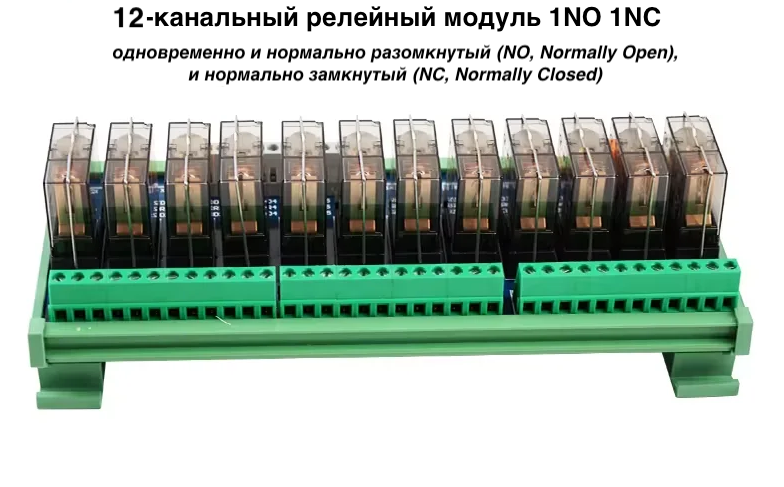

QJ-12H1ZE-24V — 12-канальный релейный модуль с катушками 24 В DC и переключающими контактами NO/NC на каждом канале.

Модуль предназначен для коммутации внешних нагрузок и использования в системах промышленной автоматизации, управления оборудованием, инженерных системах, диспетчеризации и учебных стендах.

Каждый из 12 каналов имеет одновременно нормально разомкнутый (NO) и нормально замкнутый (NC) контакт, что позволяет реализовывать схемы переключения, резервирования и управления различными исполнительными устройствами.

• 12 независимых релейных каналов.
• Переключающие контакты NO + NC на каждом канале.
• Управление катушками от 24 В DC.

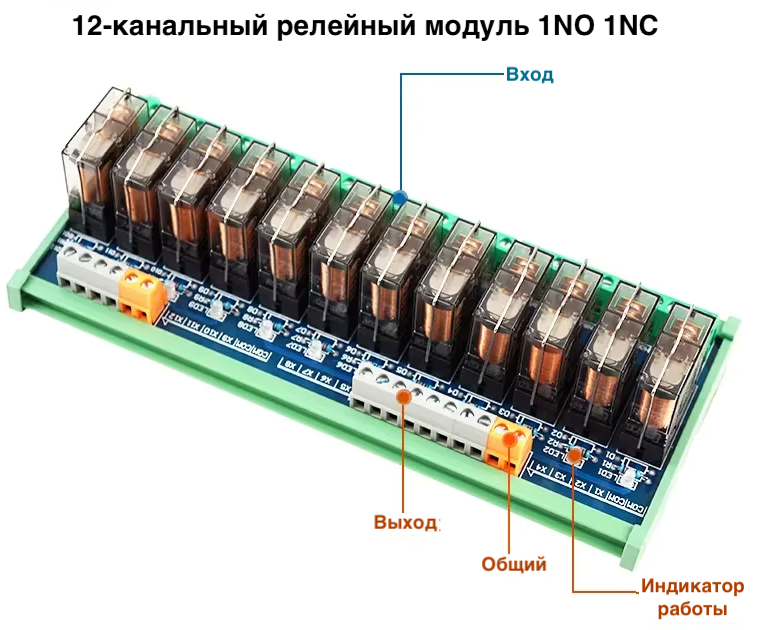

• Светодиодная индикация состояния каждого реле.
• Гальваническое разделение управляющей и силовой цепей.
• Винтовые клеммы для подключения нагрузки.
• Компактное размещение 12 реле в одном модуле.

• Количество каналов: 12.
• Тип контактов: переключающие, NO + NC.
• Управляющее напряжение: 24 В DC.
• Коммутируемое напряжение: до 250 В AC — в пределах допустимых характеристик установленного реле.
• Каждый канал может использоваться как нормально разомкнутый или нормально замкнутый.

• Светодиодная индикация состояния каждого из 12 каналов.
• Винтовые клеммы для подключения внешних цепей.
• Клеммные колодки упрощают монтаж, обслуживание и замену модуля.

• Управляющая цепь 24 В DC электрически отделена от силовых контактов реле.
• Развязка снижает влияние помех и высоких напряжений силовой части на контроллер.

• Управление контакторами электродвигателей.
• Управление соленоидными клапанами.
• Включение освещения, вентиляторов и нагревателей.
• Управление насосами и другим исполнительным оборудованием.

• Централизованное управление освещением.
• Управление рольставнями, шторами и воротами.
• Системы полива.
• Интеграция с инженерными и охранными системами.

• Коммутация мощных нагрузок по управляющему сигналу контроллера.
• Дистанционное включение оборудования по команде системы управления.
• Создание учебных стендов по релейной логике и автоматике.

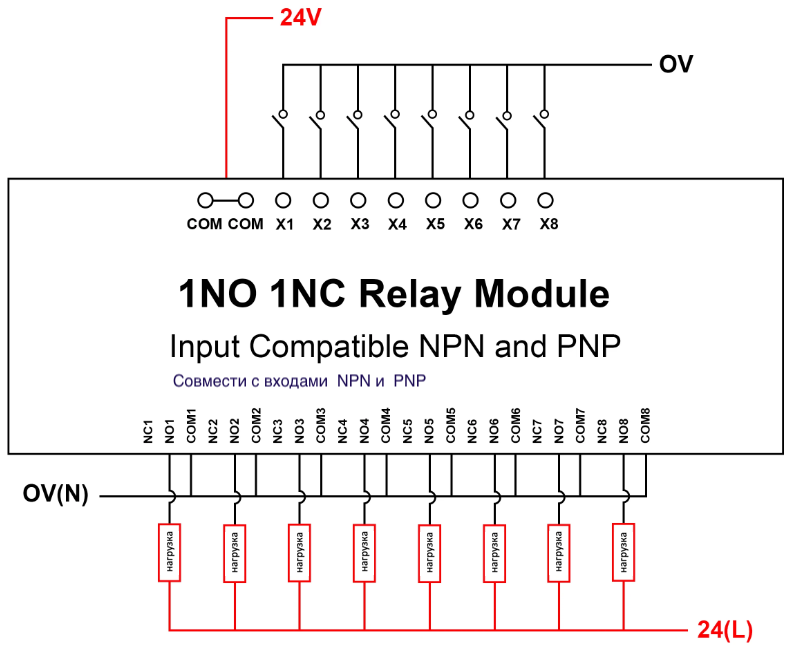

• NO — нормально разомкнутый контакт: при срабатывании реле контакт замыкается и включает подключённую нагрузку.
• NC — нормально замкнутый контакт: может использоваться в аварийных, резервных и контрольных цепях.
• Переключение: один канал может использоваться для переключения между основной и резервной цепью.

• 12 релейных каналов в одном компактном модуле.
• Контакты NO и NC доступны на каждом канале.
• Подходит для схем резервирования и переключения.
• Светодиодная индикация каждого реле.
• Удобное клеммное подключение.
• Стандартное для промышленной автоматики управляющее напряжение 24 В DC.

• Нагрузочная способность: не превышайте допустимые токи и напряжения, указанные на установленных реле.
• Для мощных электродвигателей рекомендуется использовать реле модуля для управления катушкой внешнего контактора.
• Индуктивные нагрузки: рекомендуется применять варисторы, RC-снабберы или другие цепи подавления выбросов напряжения.
• Питание: источник 24 В DC должен иметь достаточный запас мощности для одновременного включения требуемого количества реле.
