Kinco GL070E — промышленная сенсорная панель оператора (HMI) серии Green с цветным дисплеем 7 дюймов, процессором ARM 792 МГц, Ethernet и широкими возможностями подключения программируемых контроллеров.

Панель предназначена для визуализации технологических процессов, управления промышленным оборудованием, отображения измеряемых параметров и организации взаимодействия оператора с системой автоматизации.

Благодаря сенсорному экрану, поддержке промышленных интерфейсов и специализированной среде разработки Kinco DTools панель GL070E подходит для производственных линий, шкафов управления, инженерных систем зданий, испытательных стендов и проектов автоматизации.

Основные технические характеристики

• Тип устройства: промышленная сенсорная панель оператора HMI.
• Серия: Kinco Green.
• Диагональ дисплея: 7 дюймов.
• Тип дисплея: TFT LCD.
• Разрешение: 800 × 480 пикселей.
• Цветопередача: 16,7 млн цветов.
• Яркость: 250 кд/м².
• Сенсорный экран: резистивный, 4-проводный.
• Процессор: 32-битный ARM RISC, 792 МГц.
• Операционная система: на базе Linux.
• Ethernet: 10/100 Мбит/с.
• COM0: RS-232 / RS-485 (2- или 4-проводной).
• COM2: RS-232.
• USB Host: Type-A.
• USB Slave: mini-B.
• Карта памяти: слот SD.
• Напряжение питания: 12–28 В DC.
• Степень защиты лицевой панели: IP65 при правильном монтаже.
• Рабочая температура: от 0 до +45 °C.
• Среда разработки: Kinco DTools.

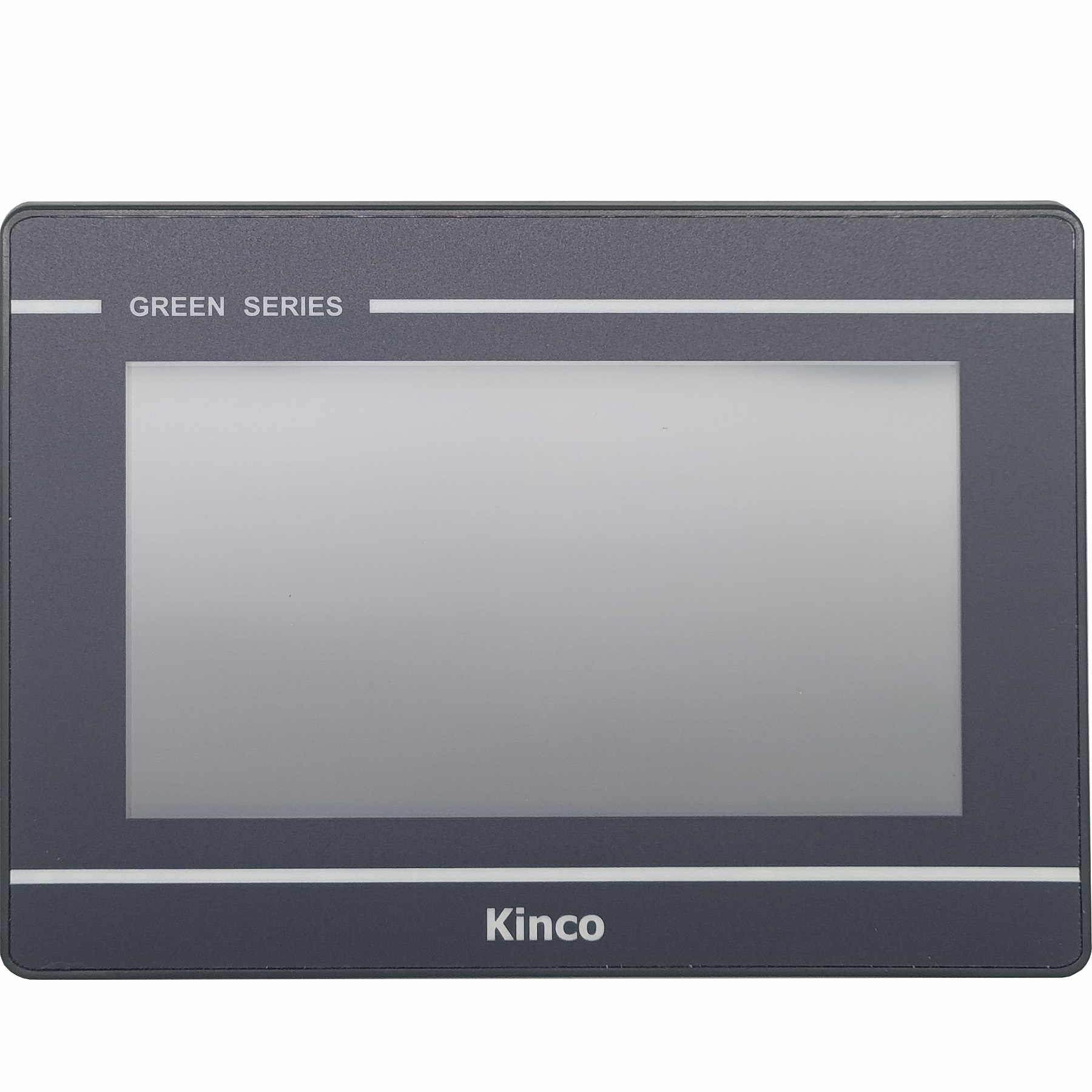

Сенсорный дисплей 7 дюймов

Kinco GL070E оснащена 7-дюймовым цветным TFT LCD дисплеем с разрешением 800 × 480 пикселей и поддержкой 16,7 млн цветов.

Экран предназначен для отображения технологических параметров, графических элементов управления и информации о состоянии оборудования.

Возможные функции визуализации:

• Отображение числовых параметров и текстовой информации.
• Создание мнемосхем технологических процессов.
• Отображение состояния датчиков и исполнительных устройств.
• Размещение кнопок, переключателей и индикаторов.
• Отображение графиков и трендов.
• Вывод аварийных сообщений и предупреждений.
• Организация многоэкранных интерфейсов управления.

Резистивный сенсорный экран позволяет управлять интерфейсом с помощью касаний, в том числе в подходящих рабочих перчатках.

Производительность и программная платформа

Панель построена на базе 32-битного процессора ARM RISC с тактовой частотой 792 МГц и использует операционную систему на базе Linux.

Аппаратная платформа предназначена для обработки данных, отображения графических интерфейсов и обмена информацией с подключёнными устройствами.

Она позволяет создавать многоэкранные интерфейсы управления, отображать технологические параметры и организовывать взаимодействие с программируемыми контроллерами.

Совместимость с программируемыми контроллерами

Одним из преимуществ Kinco GL070E является возможность подключения контроллеров различных производителей с использованием поддерживаемых драйверов и промышленных протоколов.

В исходном описании указаны следующие производители:

• Kinco.
• Siemens.
• Mitsubishi Electric.
• Omron.
• Delta.
• Schneider Electric.
• ABB.
• Allen-Bradley.
• Beckhoff.
• Panasonic.
• FATEK.
• LS Electric.
• Yaskawa.
• Другие производители при наличии совместимых драйверов.

Поддержка конкретной модели контроллера зависит от используемого протокола связи и перечня драйверов установленной версии Kinco DTools.

Промышленные интерфейсы связи

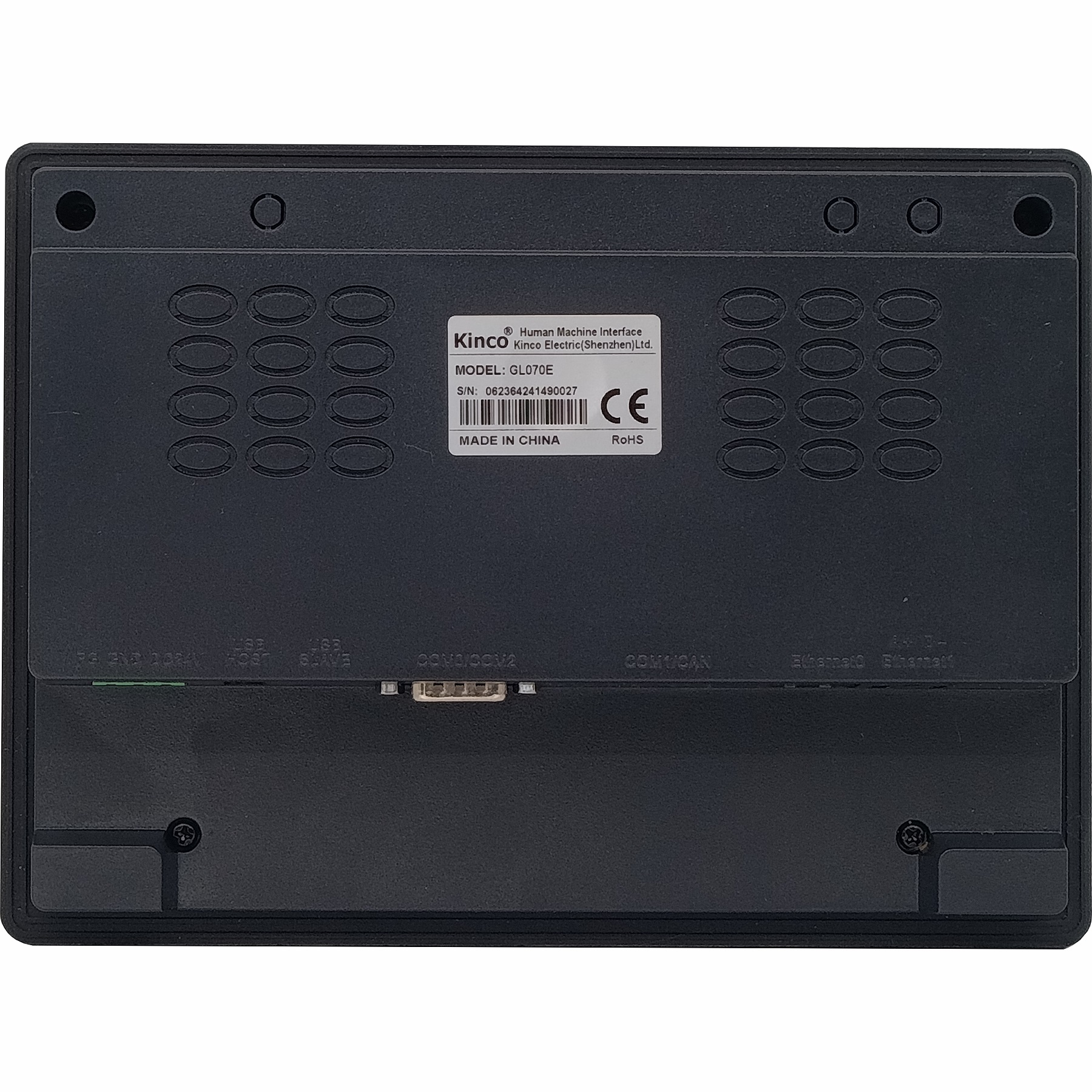

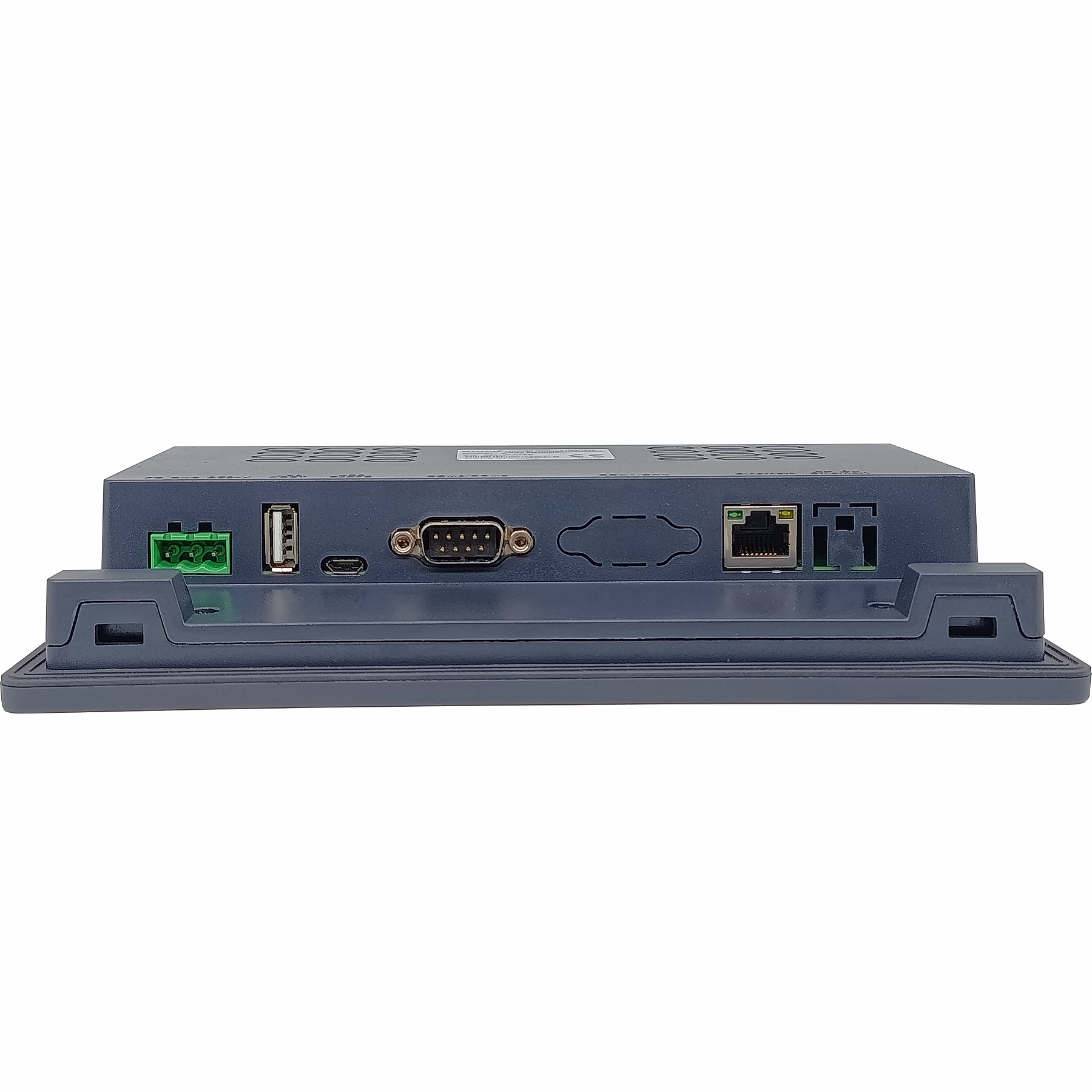

Kinco GL070E оснащена интерфейсами для подключения промышленного оборудования и передачи данных.

• COM0: программируемый RS-232 / RS-485 (2- или 4-проводной).
• COM2: RS-232.
• Ethernet: один порт 10/100 Мбит/с.
• USB Host: Type-A для совместимых внешних устройств.
• USB Slave: mini-B для подключения к компьютеру.
• SD Card: слот карты памяти.

Наличие последовательных интерфейсов и Ethernet позволяет использовать панель с различными программируемыми контроллерами, измерительными приборами и системами промышленной автоматизации.

Разработка интерфейсов в Kinco DTools

Для создания проектов визуализации используется специализированная программная среда Kinco DTools.

Среда позволяет разрабатывать интерфейсы оператора, настраивать обмен данными с контроллерами и создавать элементы управления технологическими процессами.

Основные возможности:

• Создание графических экранов и мнемосхем.
• Использование изображений BMP, JPG, GIF и PNG.
• Размещение кнопок, индикаторов и текстовых полей.
• Отображение технологических параметров.
• Построение графиков и трендов.
• Настройка обмена данными с контроллерами.
• Создание пользовательских макросов на языке C.
• Настройка многоуровневого парольного доступа.
• Организация журналов событий и аварийных сообщений.

Доступность отдельных функций определяется версией программного обеспечения и конфигурацией проекта.

Загрузка проектов и архивирование данных

Для передачи проектов и сохранения информации предусмотрены различные интерфейсы.

• USB mini-B: загрузка проектов с компьютера.
• Ethernet: передача проектов по сети.
• USB Host: использование совместимых USB-накопителей.
• SD-карта: перенос проектов и сохранение данных.

При соответствующей настройке проекта возможно сохранение журналов событий, аварийных сообщений и исторических значений параметров на внешние накопители.

Промышленная защита и условия эксплуатации

Kinco GL070E предназначена для установки в шкафах управления и эксплуатации в промышленных условиях.

• Степень защиты лицевой панели: IP65 при правильном монтаже.
• Диапазон питания: 12–28 В DC.
• Рабочая температура: от 0 до +45 °C.
• Сенсорный экран: резистивный, 4-проводный.
• Конструкция: предназначена для панельного монтажа.

Степень защиты IP65 относится к лицевой стороне при соблюдении требований к монтажу. Для тыльной части необходимо обеспечить соответствующие условия размещения.

Области применения

• Операторские панели промышленного оборудования.
• Автоматизация производственных линий.
• Управление станками и технологическими установками.
• Контроль конвейерного оборудования.
• Системы управления насосными станциями.
• Автоматизация вентиляционных и климатических установок.
• Контроль температуры, давления, уровня и расхода.
• Инженерные системы зданий.
• Энергетические установки и системы мониторинга.
• Испытательные и лабораторные стенды.
• Учебные проекты и разработка систем автоматизации.

Преимущества Kinco GL070E

• Сенсорный дисплей: 7 дюймов, 800 × 480 пикселей.
• Производительная платформа: ARM RISC, 792 МГц.
• Цветной экран: 16,7 млн цветов.
• Совместимость: поддержка контроллеров различных производителей.
• Развитые коммуникации: Ethernet, RS-232 и RS-485.
• Гибкость разработки: Kinco DTools и пользовательские макросы.
• Простая загрузка проектов: USB, Ethernet и SD-карта.
• Промышленное исполнение: лицевая панель IP65.
• Широкая область применения: визуализация и управление технологическими процессами.
