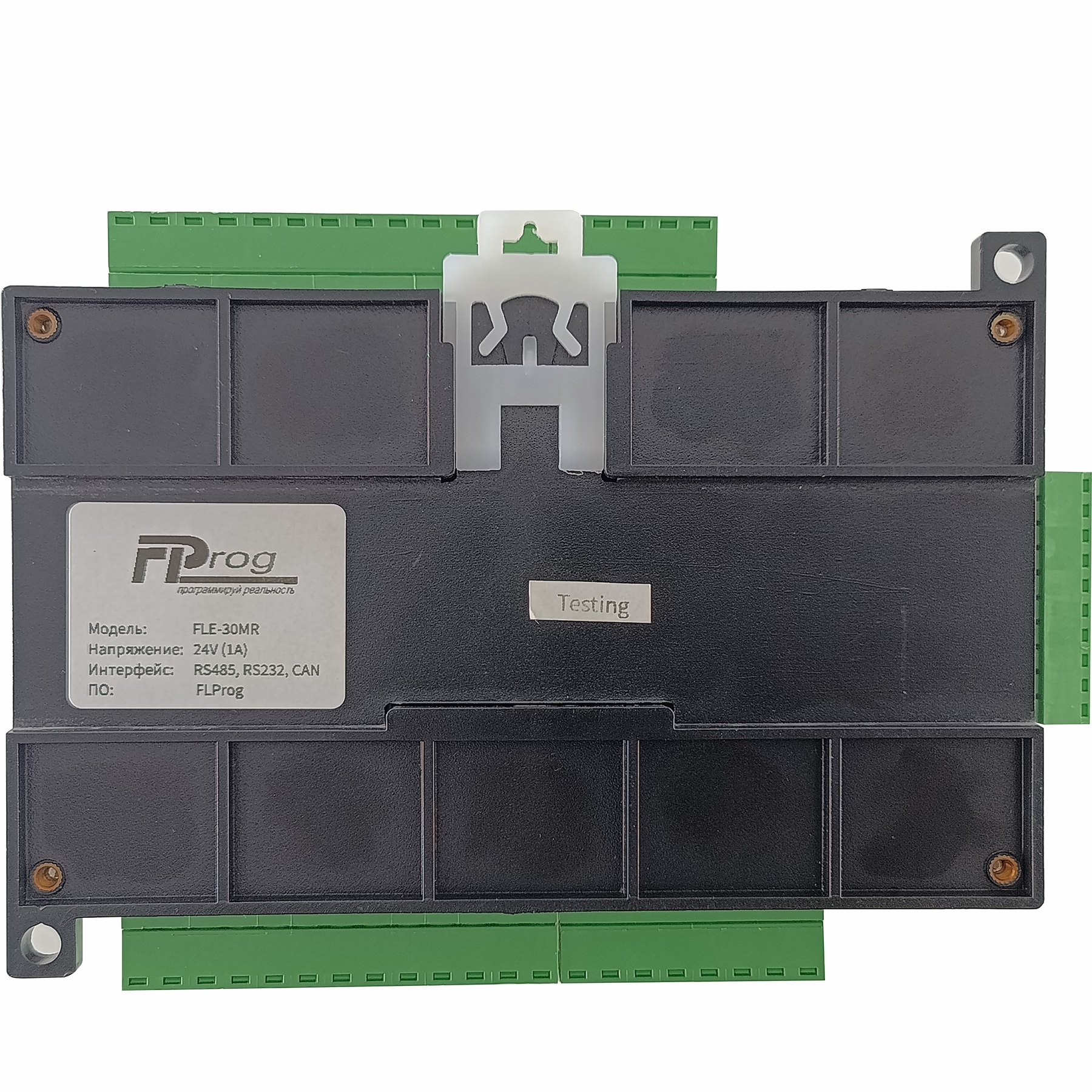

FLE-30MR — промышленный программируемый логический контроллер с релейными выходами, дискретными и аналоговыми каналами, предназначенный для автоматизации технологического оборудования и построения локальных систем управления.

Контроллер построен на производительной платформе STM32 и сочетает дискретные входы, релейные выходы, аналоговые каналы, высокоскоростные входы, последовательные интерфейсы связи и встроенные часы реального времени.

Архитектура FLE-30MR позволяет использовать контроллер как для стандартных задач промышленной автоматики, так и для систем, где требуется обработка импульсных сигналов, работа с энкодерами, аналоговыми датчиками и обмен данными по промышленным интерфейсам.

• 16 дискретных входов.
• 6 высокоскоростных входов до 12 кГц.
• 14 релейных выходов.
• 6 аналоговых входов.
• 2 аналоговых выхода 0–10 В.
• Интерфейсы RS-485 и RS-232.
• Поддержка Modbus RTU Master/Slave.
• Встроенные часы реального времени RTC.
• Программирование в среде FLProg.

• Количество: 16.
• Тип: NPN.
• Высокоскоростные входы: 6 каналов.
• Максимальная частота высокоскоростных входов: до 12 кГц.
• Высокоскоростные каналы могут использоваться для счёта импульсов и подключения инкрементальных энкодеров.
• Возможно подключение до 3 инкрементальных энкодеров.

• Количество: 14.
• Тип: релейные.
• Коммутационная способность: до 5 А.
• Подходят для управления контакторами, соленоидами, индикаторами, клапанами и другим исполнительным оборудованием.

• Количество: 6.
• 3 входа: диапазон 0–10 В.
• 3 входа: диапазон 0–20 мА.
• Подключение датчиков температуры, давления, уровня, расхода и другой измерительной периферии.
• Масштабирование измеряемых величин выполняется программно в проекте FLProg.

• Количество: 2.
• Диапазон: 0–10 В.
• Используются для плавного управления частотными преобразователями, пропорциональными клапанами и другими устройствами с аналоговым входом.

• RS-485 — для подключения промышленного оборудования и построения распределённых сетей.
• RS-232 — для подключения HMI, сервисного и периферийного оборудования.
• Modbus RTU: поддержка режимов Master/Slave.

Интерфейсы позволяют подключать:

• панели оператора HMI;
• SCADA-системы;
• другие ПЛК;
• частотные преобразователи;
• датчики и интеллектуальные устройства;
• компьютеры для диагностики и настройки.

• Встроенные часы реального времени RTC.
• Автономное батарейное питание часов.
• Использование времени и даты в расписаниях, журналах событий, отчётности и алгоритмах управления.

Программирование и конфигурирование FLE-30MR выполняется в бесплатной среде FLProg.

• FBD: функциональные блоки.
• LAD: релейные схемы.
• Работа с энкодерами.
• Обработка аналоговых сигналов.
• Таймеры и счётчики.
• ПИД-регулирование.
• Обработка строк и пользовательских данных.
• Работа с промышленными протоколами связи.

• Автоматизация малых и средних технологических линий.
• Конвейеры, упаковочное и сортировочное оборудование.
• Насосные станции.
• Вентиляционные установки.
• Системы позиционирования с энкодерами.
• Управление приводами через внешние драйверы.
• Системы диспетчеризации и сбора данных.
• Контроль температуры, давления, уровня и расхода.
• Автоматизация освещения и климатических систем.
• Испытательные и лабораторные стенды.

• Сбалансированный набор дискретных, аналоговых и высокоскоростных каналов.
• 14 релейных выходов для управления исполнительными устройствами.
• 6 аналоговых входов двух типов — 0–10 В и 0–20 мА.
• 2 аналоговых выхода 0–10 В.
• Поддержка до 3 инкрементальных энкодеров.
• Интерфейсы RS-485 и RS-232.
• Поддержка Modbus RTU.
• Встроенные часы реального времени.
• Программирование в бесплатной среде FLProg.
