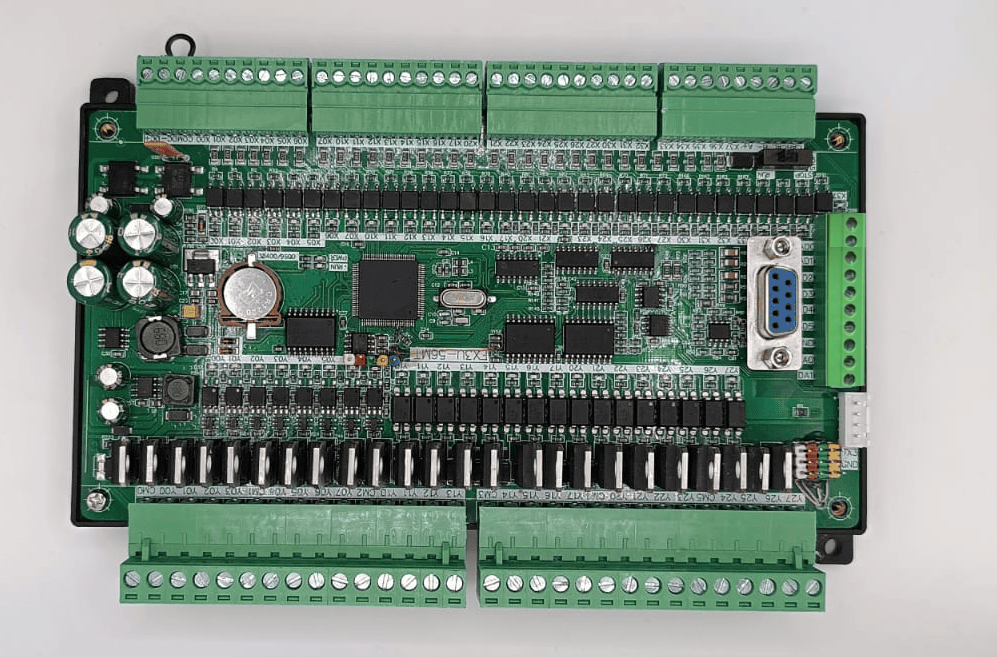

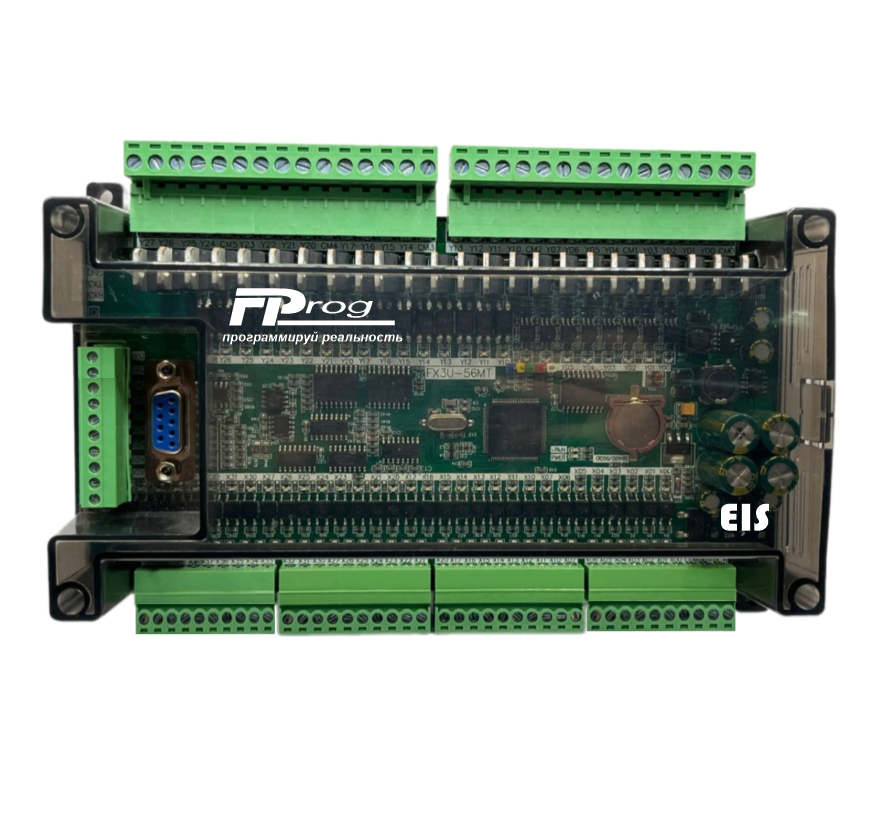

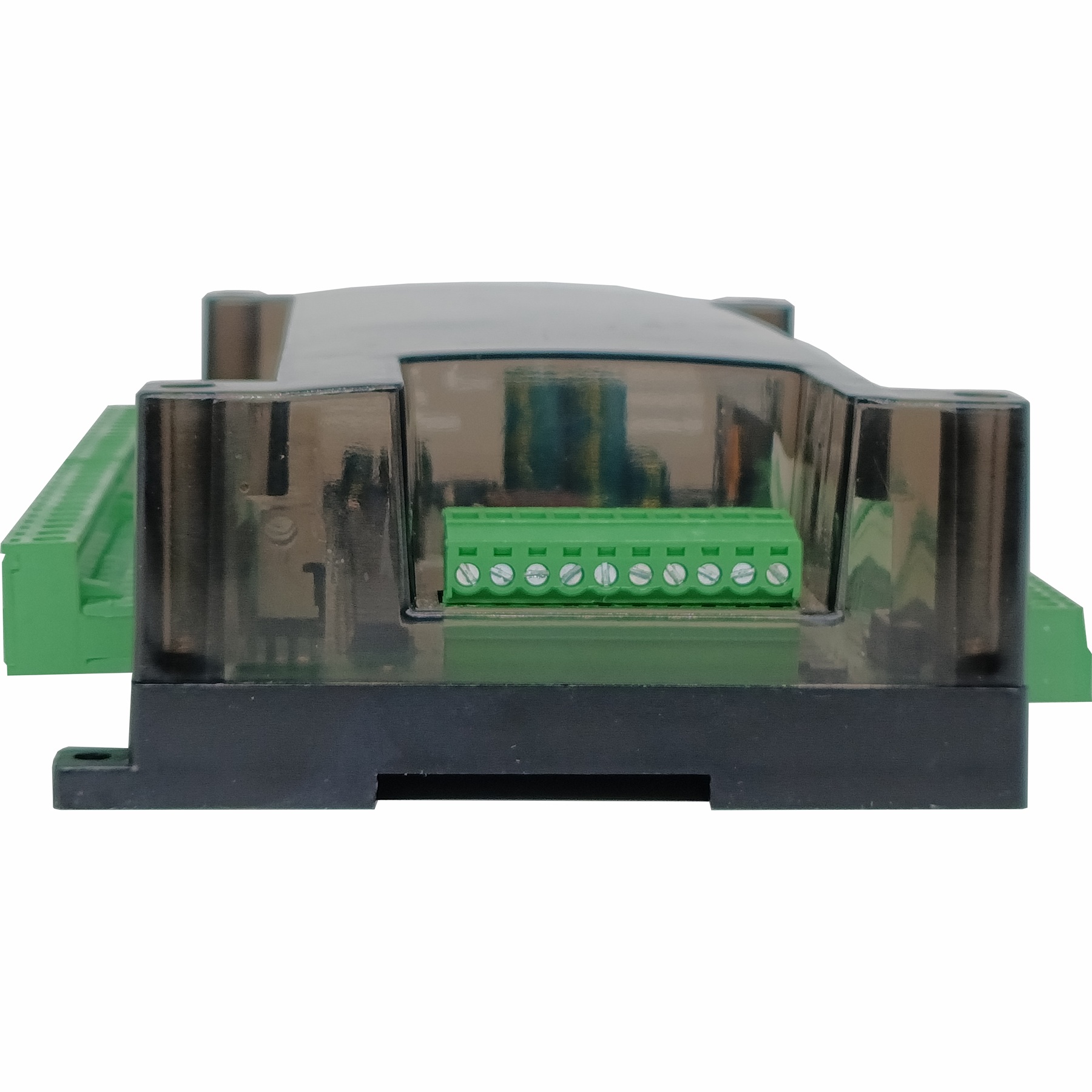

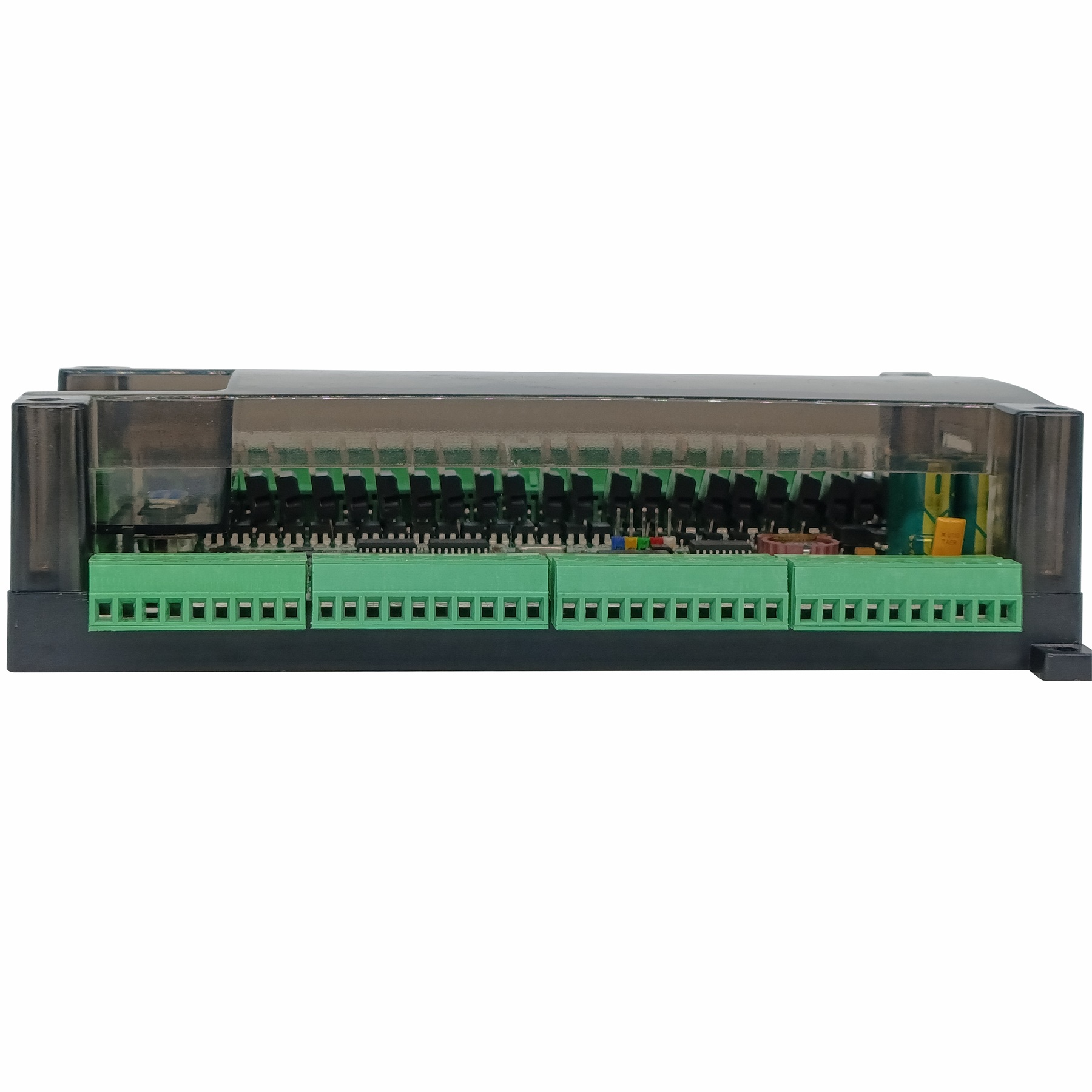

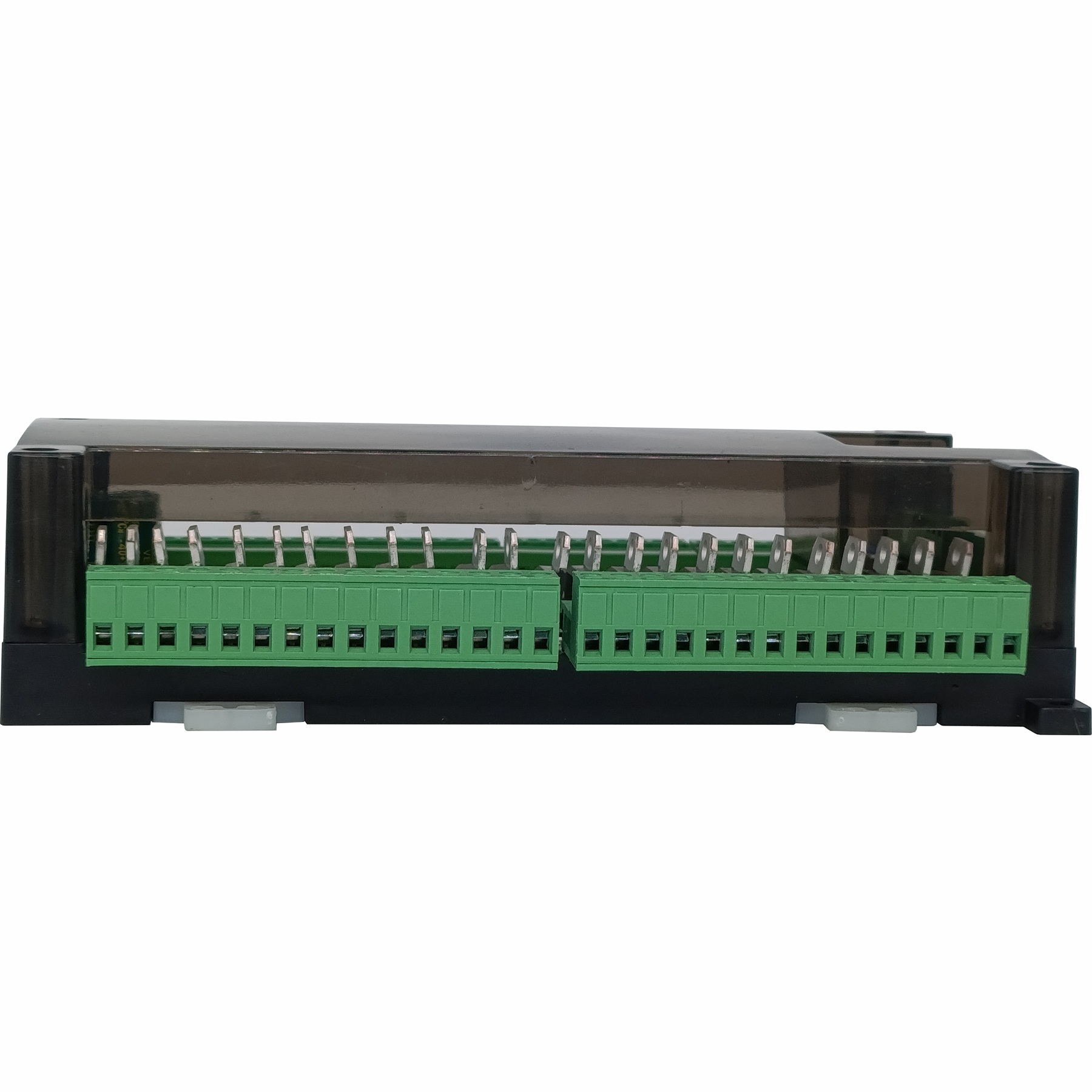

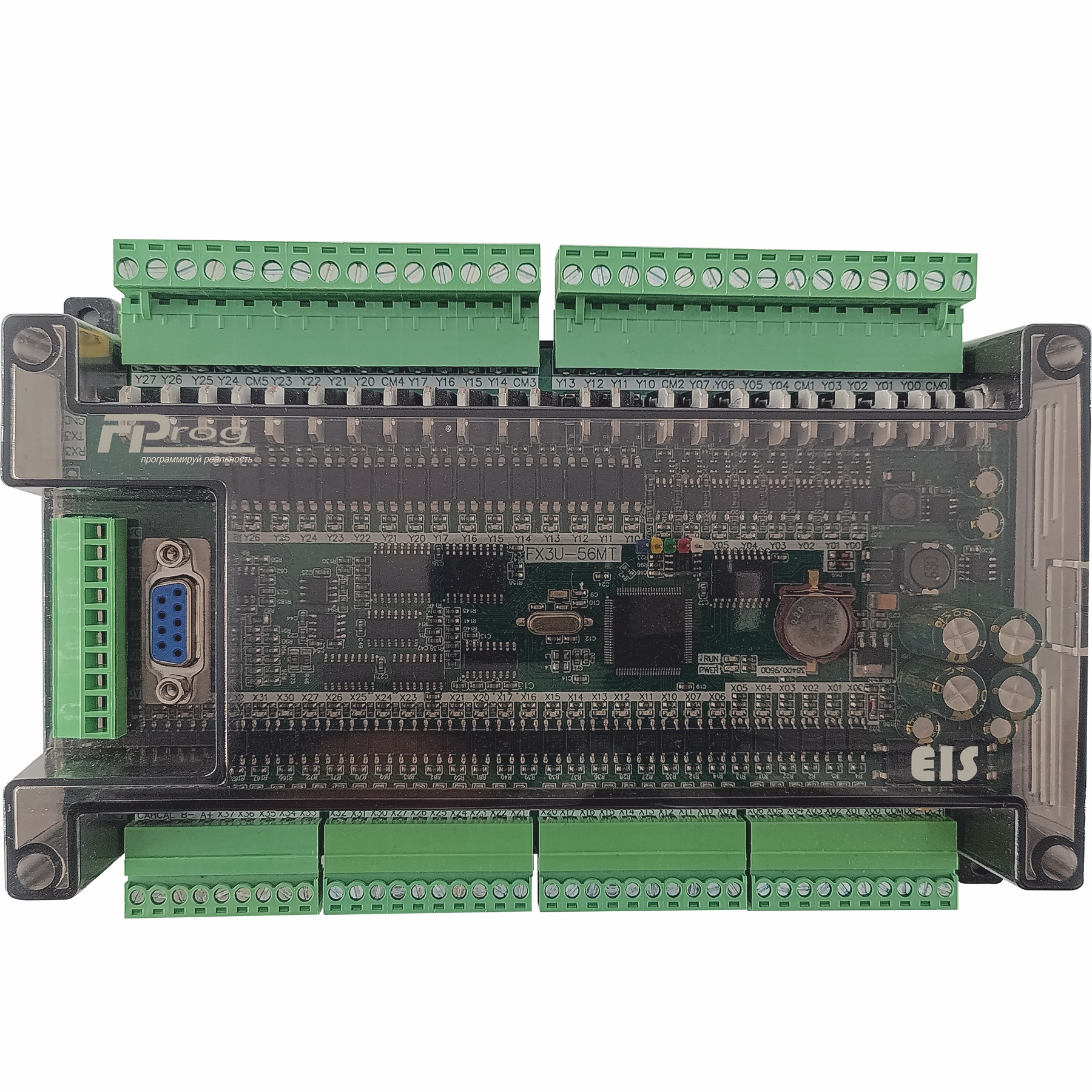

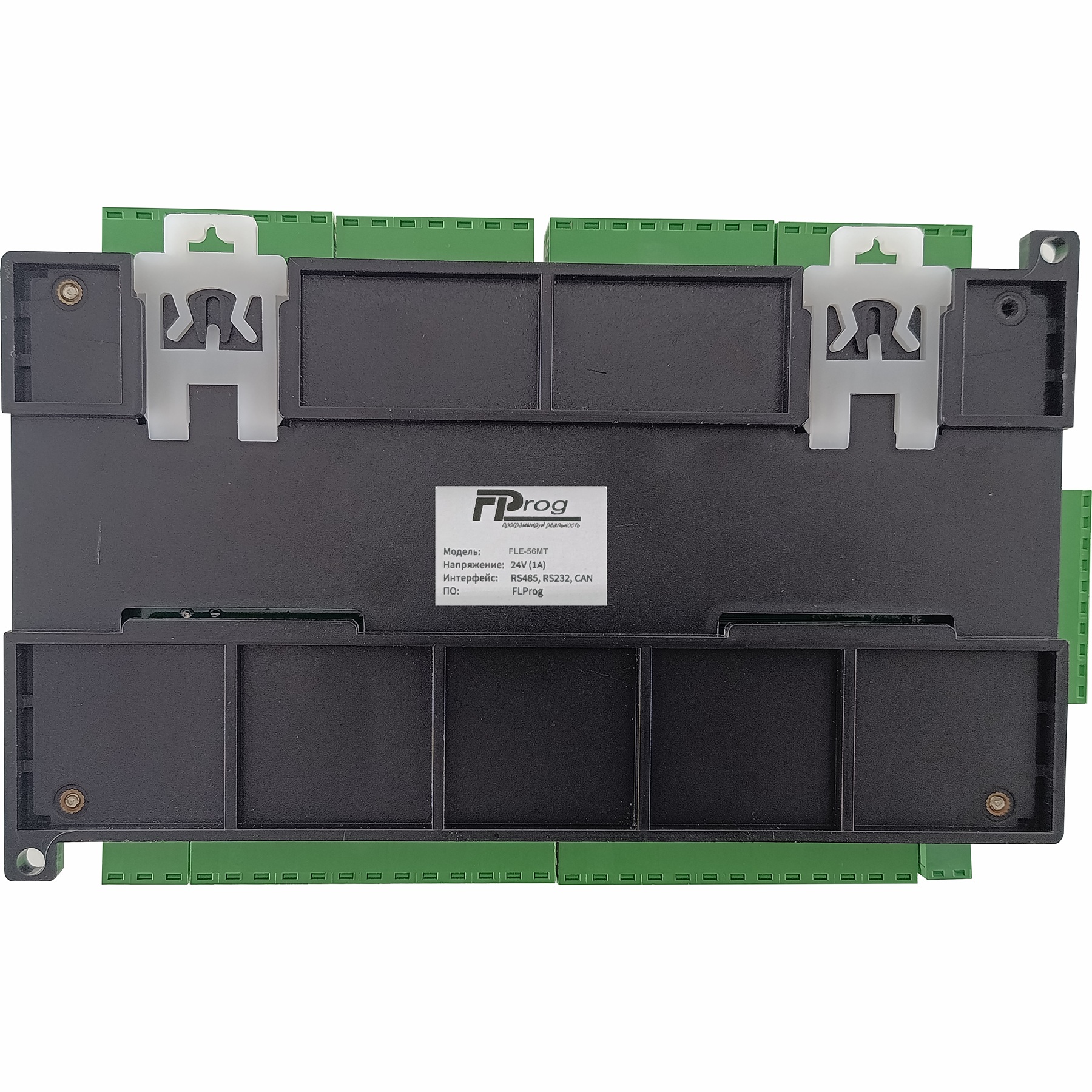

FLE-56MT — программируемый логический контроллер на базе STM32 с 32 дискретными входами, 24 транзисторными выходами, аналоговыми каналами и промышленными интерфейсами связи.

Контроллер предназначен для автоматизации производственных процессов, управления промышленным оборудованием, электроприводами, насосными станциями, системами вентиляции, освещения и другими исполнительными устройствами.

Благодаря большому количеству входов и выходов FLE-56MT позволяет создавать комплексные системы управления, объединяя обработку дискретных сигналов, измерение аналоговых параметров и взаимодействие с внешним оборудованием.

Основные технические характеристики

• Микроконтроллер: STM32 серии F1, ARM Cortex-M3.
• Дискретные входы: 32, тип NPN.
• Высокоскоростные входы: 6 каналов, до 12 кГц.
• Транзисторные выходы: 24, тип NPN, до 0,5 А, 24 В DC.
• Аналоговые входы: 6 каналов — 3 × 0–10 В и 3 × 0–20 мА.
• Аналоговые выходы: 2 канала, 0–10 В.
• Интерфейсы связи: RS-485 и RS-232.
• Часы реального времени: RTC с резервным питанием.
• Среда программирования: FLProg.

Дискретные входы и транзисторные выходы

32 дискретных входа NPN предназначены для подключения кнопок, переключателей, концевых выключателей, датчиков положения, приближения и других устройств с дискретными сигналами.

Шесть высокоскоростных каналов с частотой обработки импульсов до 12 кГц могут использоваться для подсчёта импульсов, контроля скорости вращения и подключения инкрементальных энкодеров.

24 транзисторных выхода NPN обеспечивают управление исполнительными устройствами постоянного тока с допустимой нагрузкой до 0,5 А на канал при напряжении 24 В DC.

К выходам могут подключаться:

• Промежуточные реле постоянного тока.
• Электромагнитные клапаны и соленоиды.
• Световые и звуковые сигнализаторы.
• Управляющие входы драйверов шаговых двигателей.
• Входы промышленных исполнительных устройств.
• Другие нагрузки постоянного тока в пределах допустимых характеристик.

Транзисторные выходы обеспечивают электронную коммутацию без механических контактов. На аппаратно поддерживаемых каналах возможно формирование импульсных управляющих сигналов, в том числе ШИМ, при соответствующей программной реализации.

При подключении индуктивных нагрузок необходимо предусматривать защиту от выбросов напряжения.

Аналоговые входы и выходы

Контроллер оснащён 6 аналоговыми входами для получения измерительных сигналов:

• 3 входа напряжения 0–10 В.
• 3 токовых входа 0–20 мА.

Аналоговые входы позволяют подключать датчики давления, температуры, уровня, расхода и другие измерительные преобразователи с соответствующими выходными сигналами.

Термопары и термосопротивления могут использоваться через совместимые измерительные преобразователи.

2 аналоговых выхода 0–10 В предназначены для плавного управления оборудованием, поддерживающим аналоговое задание:

• Частотными преобразователями.
• Пропорциональными клапанами.
• Приводами с аналоговым входом управления.
• Регуляторами скорости и другими устройствами.

Интерфейсы связи RS-485 и RS-232

Встроенные последовательные интерфейсы позволяют организовать обмен данными между контроллером и внешним оборудованием.

• Операторские панели HMI.
• SCADA-системы и системы диспетчеризации.
• Частотные преобразователи.
• Другие программируемые контроллеры.
• Интеллектуальные датчики и измерительные приборы.
• Компьютеры для диагностики и настройки.

Для обмена данными может использоваться протокол Modbus RTU в режимах Master/Slave при соответствующей программной реализации.

Часы реального времени RTC

Встроенные часы реального времени с резервным питанием позволяют выполнять алгоритмы автоматизации с учётом даты и времени.

• Включение и отключение оборудования по расписанию.
• Управление освещением в заданные часы.
• Организация суточных и недельных циклов работы.
• Регистрация событий с привязкой ко времени.
• Автоматическое переключение режимов оборудования.

Программирование в FLProg

Для разработки программ управления используется графическая среда FLProg, поддерживающая функциональные блоки (FBD) и релейные диаграммы (LD).

Среда позволяет создавать алгоритмы автоматизации без необходимости написания больших объёмов программного кода.

В зависимости от конфигурации контроллера и используемых библиотек могут применяться:

• Логические операции, таймеры и счётчики.
• Обработка дискретных и аналоговых сигналов.
• Работа с импульсными датчиками и энкодерами.
• Формирование управляющих импульсов на поддерживаемых выходах.
• ПИД-регулирование технологических параметров.
• Обмен данными по последовательным интерфейсам.
• Управление оборудованием по расписанию.
• Обработка сигналов от датчиков и исполнительных устройств.

Подключение датчиков и исполнительных устройств

FLE-56MT может использоваться для построения систем автоматизации с различными внешними устройствами.

• Датчики: температуры, давления, уровня, расхода, положения и приближения.
• Энкодеры: получение импульсных сигналов для контроля скорости и положения.
• Шаговые двигатели: управление через совместимые внешние драйверы.
• Сервоприводы: взаимодействие через драйверы и поддерживаемые управляющие интерфейсы.
• Частотные преобразователи: управление через аналоговый сигнал 0–10 В или последовательный интерфейс.
• Панели оператора: отображение параметров и управление технологическими процессами через совместимые интерфейсы связи.
• Реле и контакторы: управление внешними силовыми цепями через соответствующие промежуточные устройства.

Области применения

• Автоматизация конвейеров, упаковочных и сортировочных линий.
• Управление насосными станциями и системами водоснабжения.
• Автоматизация вентиляционных и климатических установок.
• Контроль температуры, давления, уровня и расхода.
• Управление шаговыми двигателями и сервоприводами через внешние драйверы.
• Системы автоматического позиционирования.
• Управление освещением и инженерными системами зданий.
• Испытательные стенды и лабораторные установки.
• Автоматизация теплиц, мастерских и небольших производств.

Преимущества FLE-56MT

• Большое количество каналов: 32 дискретных входа и 24 транзисторных выхода.
• Электронная коммутация: транзисторные выходы без механических контактов.
• Универсальность: сочетание дискретных и аналоговых каналов.
• Высокоскоростные входы: обработка импульсных сигналов до 12 кГц.
• Поддержка энкодеров: возможность подключения инкрементальных датчиков положения.
• Промышленные интерфейсы: RS-485 и RS-232.
• Часы реального времени: выполнение алгоритмов по расписанию.
• Графическое программирование: разработка проектов в FLProg.
• Широкая область применения: от учебных стендов до систем промышленной автоматизации.
