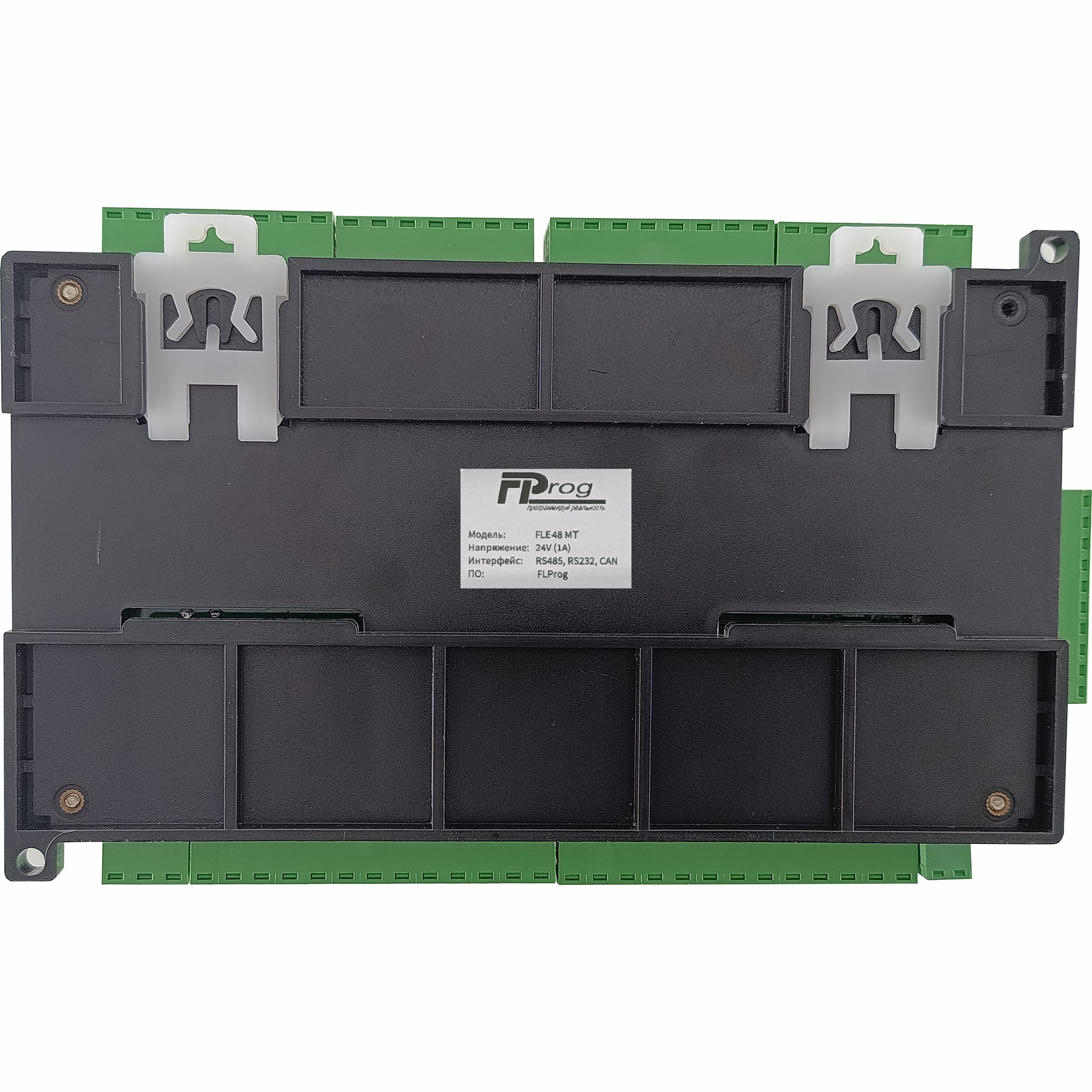

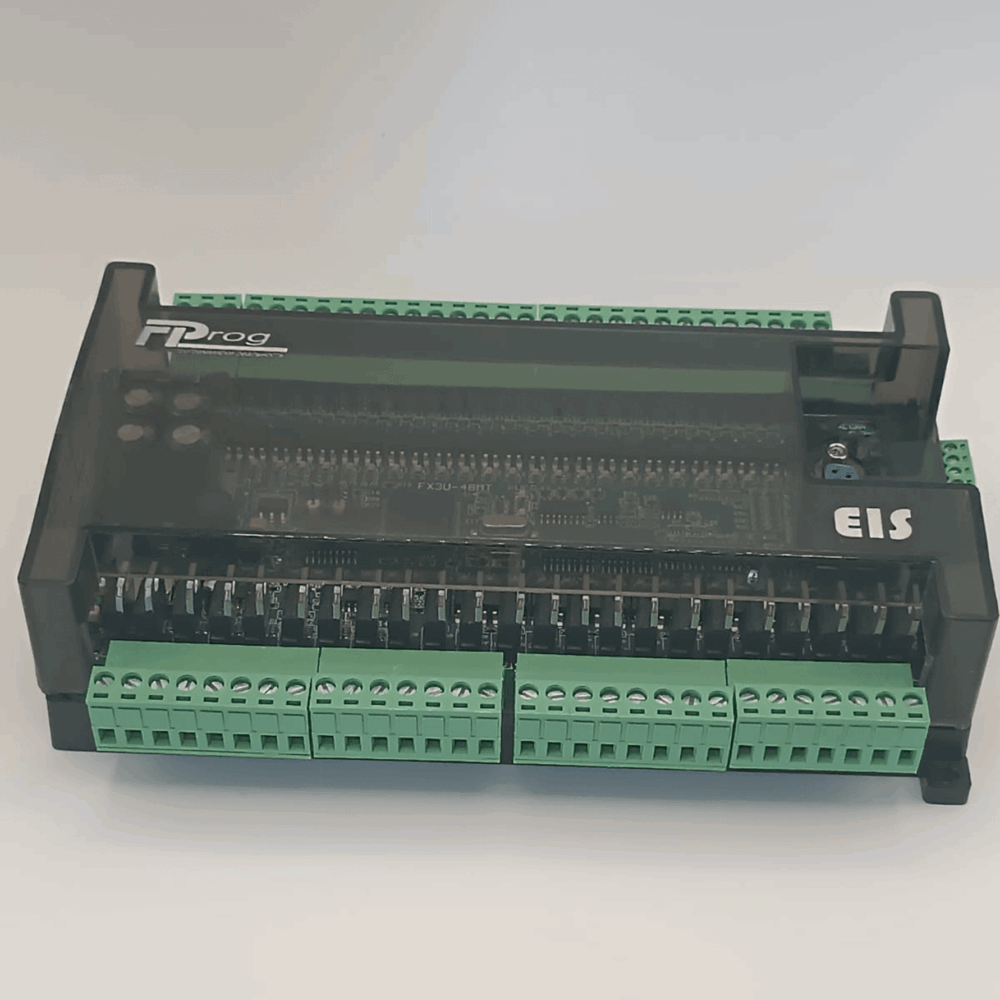

FLE-48MR — программируемый логический контроллер на базе STM32 с 24 дискретными входами, 24 релейными выходами, аналоговыми каналами и промышленными интерфейсами связи.

Контроллер предназначен для автоматизации технологических процессов, управления промышленным оборудованием, насосными станциями, системами вентиляции, освещения и другими исполнительными устройствами.

Благодаря сочетанию дискретных и аналоговых каналов FLE-48MR позволяет реализовать комплексные системы управления без необходимости использования большого количества дополнительных модулей.

Основные технические характеристики

• Микроконтроллер: STM32 серии F1, ARM Cortex-M3.
• Дискретные входы: 24, тип NPN.
• Высокоскоростные входы: 6 каналов, до 12 кГц.
• Релейные выходы: 24, коммутация нагрузки до 5 А.
• Аналоговые входы: 6 каналов — 3 × 0–10 В и 3 × 0–20 мА.
• Аналоговые выходы: 2 канала, 0–10 В.
• Интерфейсы связи: RS-485 и RS-232.
• Часы реального времени: RTC с резервным питанием.
• Среда программирования: FLProg.

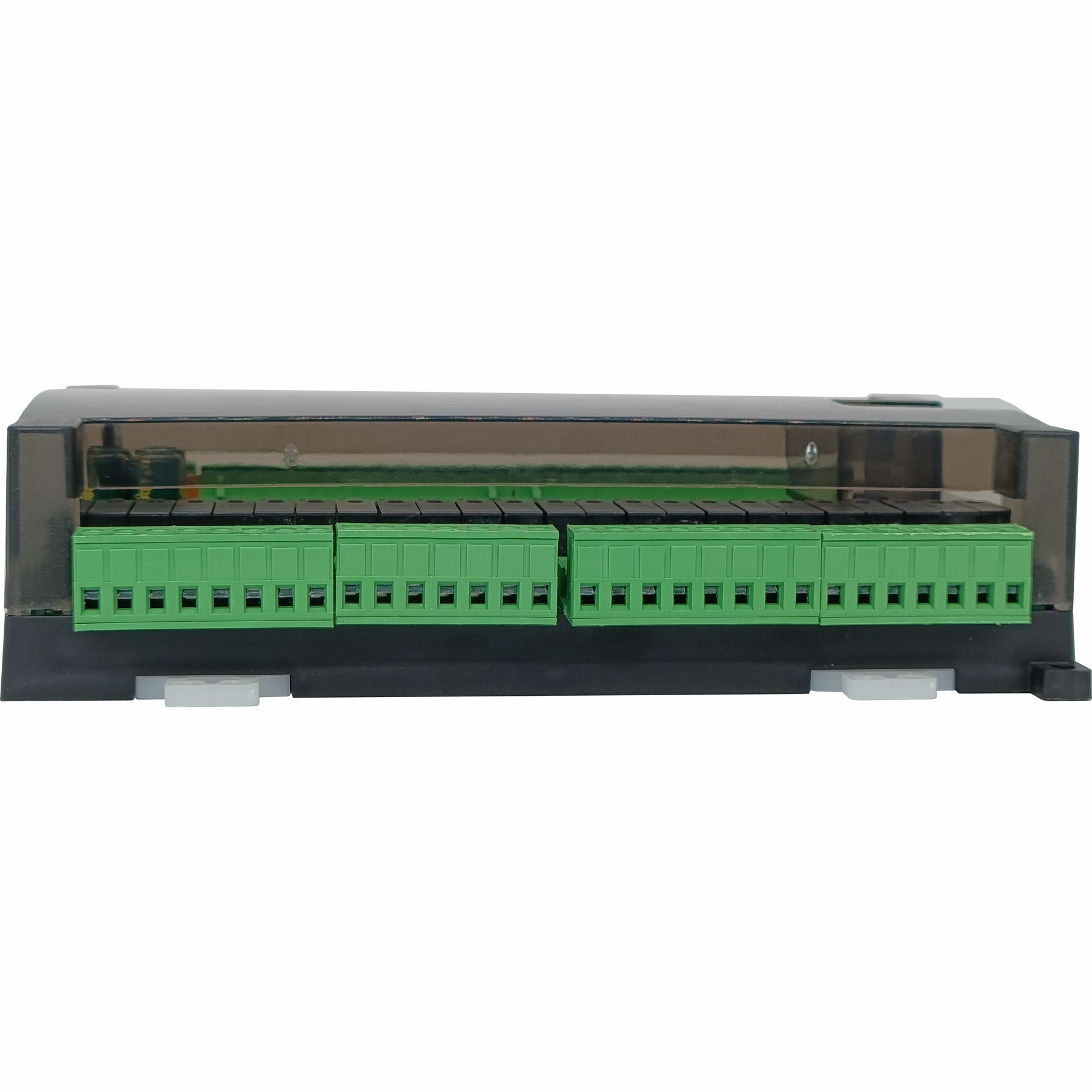

Дискретные входы и релейные выходы

24 дискретных входа NPN предназначены для подключения кнопок, переключателей, концевых выключателей, датчиков положения и других устройств с дискретными сигналами.

Шесть высокоскоростных входов с частотой обработки импульсов до 12 кГц могут использоваться для подключения импульсных датчиков и инкрементальных энкодеров.

24 релейных выхода позволяют коммутировать внешние электрические цепи и управлять исполнительными устройствами:

• Промежуточными реле и контакторами.
• Электромагнитными клапанами.
• Световыми и звуковыми сигнализаторами.
• Элементами систем отопления и вентиляции.
• Другими нагрузками в пределах допустимых параметров контактов.

Релейные выходы удобны для коммутации различных цепей управления. При подключении индуктивных и мощных нагрузок необходимо учитывать электрические характеристики реле и предусматривать соответствующие защитные устройства.

Аналоговые входы и выходы

Контроллер оснащён 6 аналоговыми входами:

• 3 входа для сигналов напряжения 0–10 В.
• 3 входа для токовых сигналов 0–20 мА.

Они позволяют подключать датчики давления, температуры, уровня, расхода и другие измерительные преобразователи с соответствующими выходными сигналами.

2 аналоговых выхода 0–10 В предназначены для плавного управления оборудованием, поддерживающим аналоговое задание:

• Частотными преобразователями.
• Регулирующими клапанами.
• Приводами с аналоговым входом управления.
• Регуляторами скорости и другими устройствами.

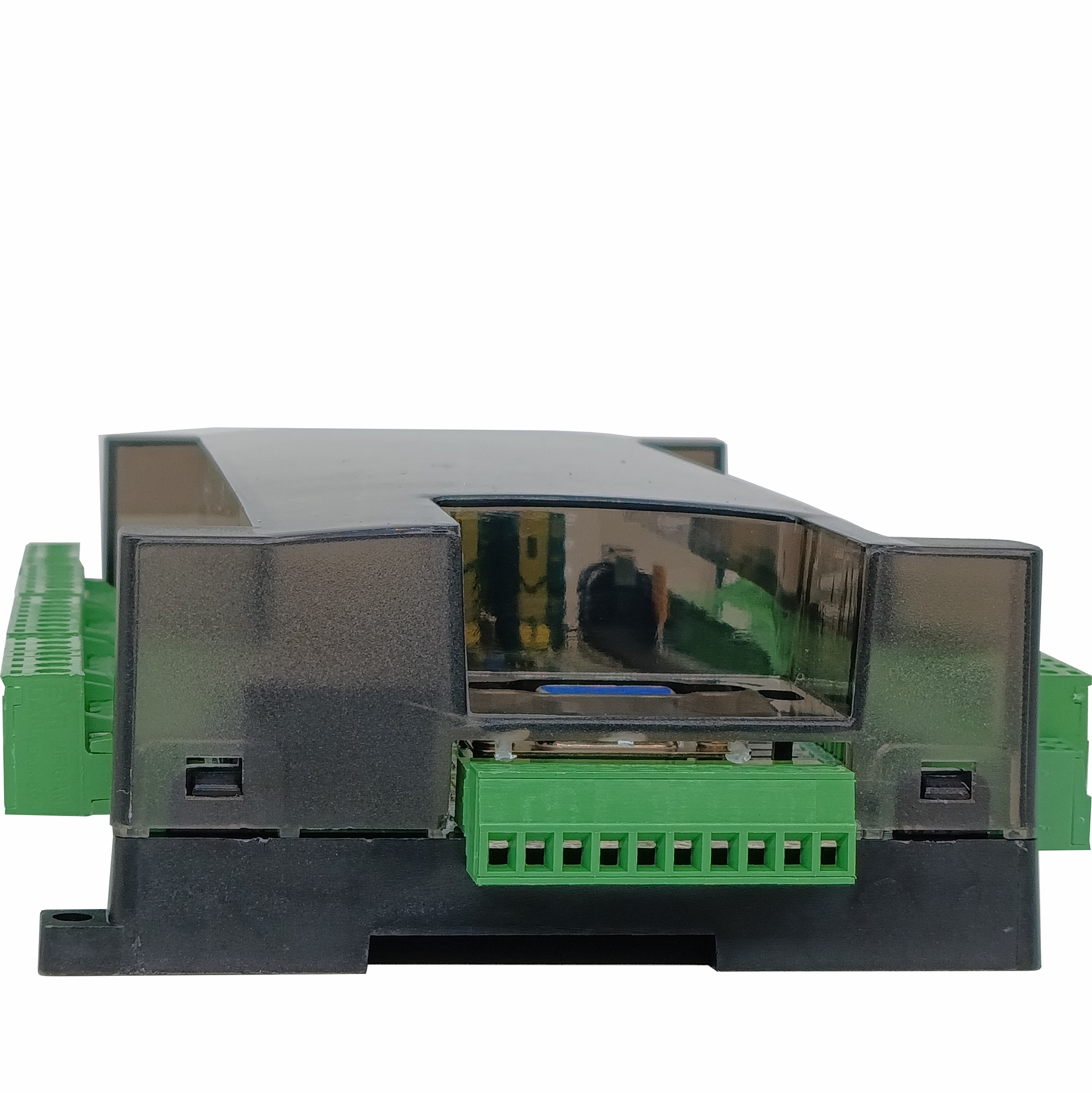

Интерфейсы связи RS-485 и RS-232

Встроенные последовательные интерфейсы обеспечивают обмен данными с внешними устройствами и позволяют интегрировать контроллер в системы автоматизации.

• Операторские панели HMI.
• SCADA-системы и системы диспетчеризации.
• Частотные преобразователи.
• Другие программируемые контроллеры.
• Интеллектуальные датчики и измерительные приборы.
• Компьютеры для диагностики и настройки.

Для обмена данными может применяться Modbus RTU в режимах Master/Slave при соответствующей программной реализации.

Часы реального времени RTC

Встроенные часы реального времени с резервным питанием позволяют использовать дату и время в алгоритмах автоматизации.

• Включение и отключение оборудования по расписанию.
• Управление освещением в заданные часы.
• Организация суточных и недельных циклов работы.
• Формирование событий с привязкой ко времени.

Программирование в FLProg

Разработка программ управления выполняется в графической среде FLProg с использованием функциональных блоков (FBD) и релейных диаграмм (LD).

Среда позволяет создавать алгоритмы управления без необходимости написания больших объёмов программного кода.

В зависимости от конфигурации проекта и используемых библиотек могут применяться:

• Логические операции, таймеры и счётчики.
• Обработка дискретных и аналоговых сигналов.
• Работа с импульсными датчиками и энкодерами.
• ПИД-регулирование технологических параметров.
• Обмен данными по последовательным интерфейсам.
• Управление оборудованием по расписанию.

Области применения

• Автоматизация конвейеров, упаковочных и сортировочных линий.
• Управление насосными станциями и системами водоснабжения.
• Автоматизация вентиляционных и климатических установок.
• Контроль температуры, давления, уровня и расхода.
• Управление освещением и инженерными системами зданий.
• Системы диспетчеризации технологического оборудования.
• Испытательные стенды и лабораторные установки.
• Автоматизация теплиц и небольших производств.

Преимущества FLE-48MR

• Большое количество каналов: 24 входа и 24 релейных выхода.
• Универсальность: сочетание дискретных и аналоговых сигналов.
• Релейная коммутация: управление различными внешними цепями.
• Высокоскоростные входы: обработка импульсных сигналов до 12 кГц.
• Промышленные интерфейсы: RS-485 и RS-232.
• Часы реального времени: выполнение алгоритмов по расписанию.
• Графическое программирование: разработка проектов в FLProg.
• Широкая область применения: от учебных стендов до систем промышленной автоматизации.
