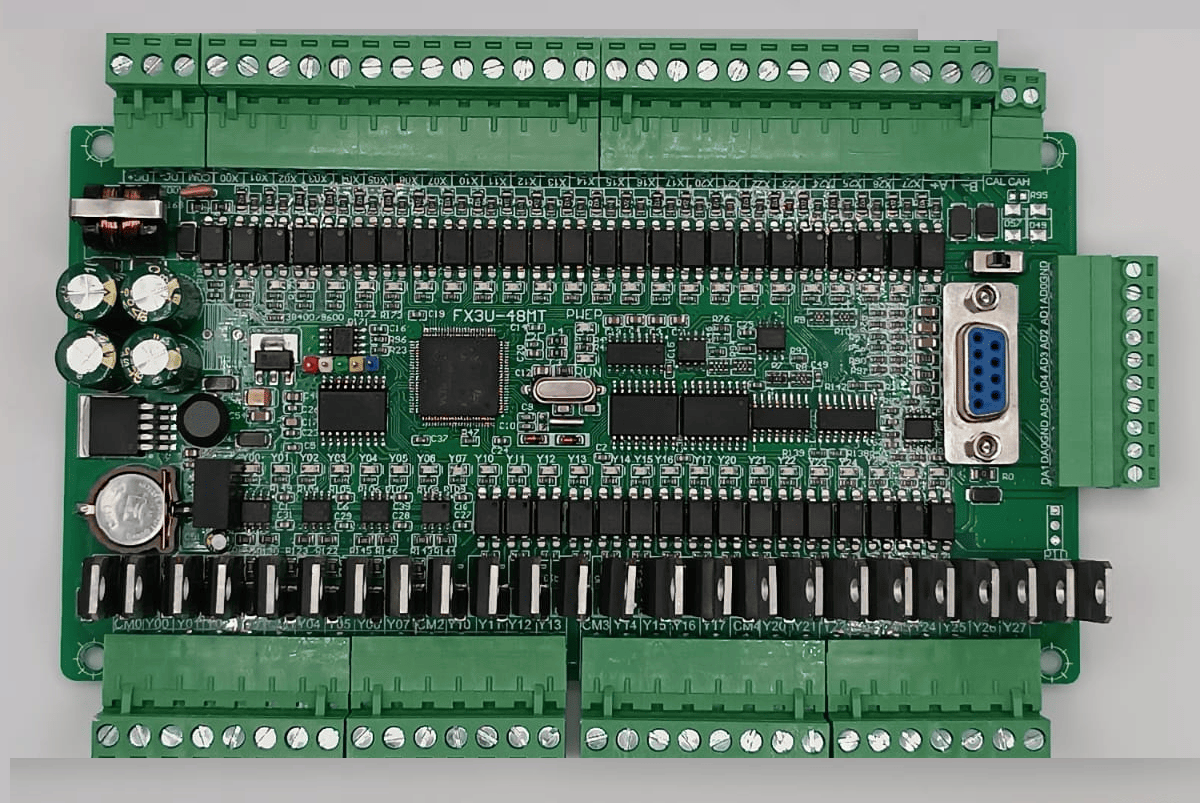

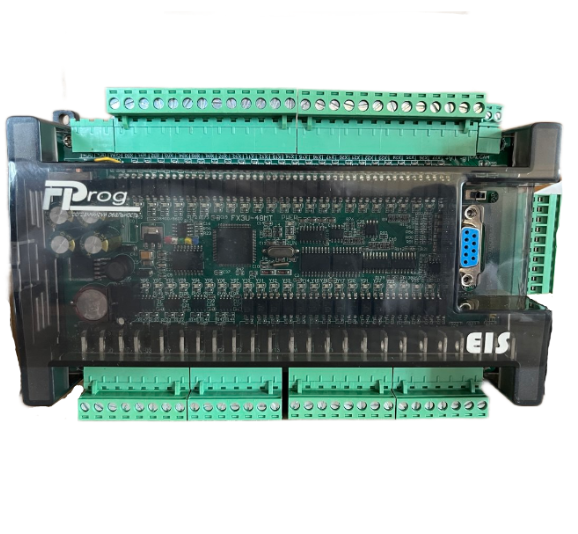

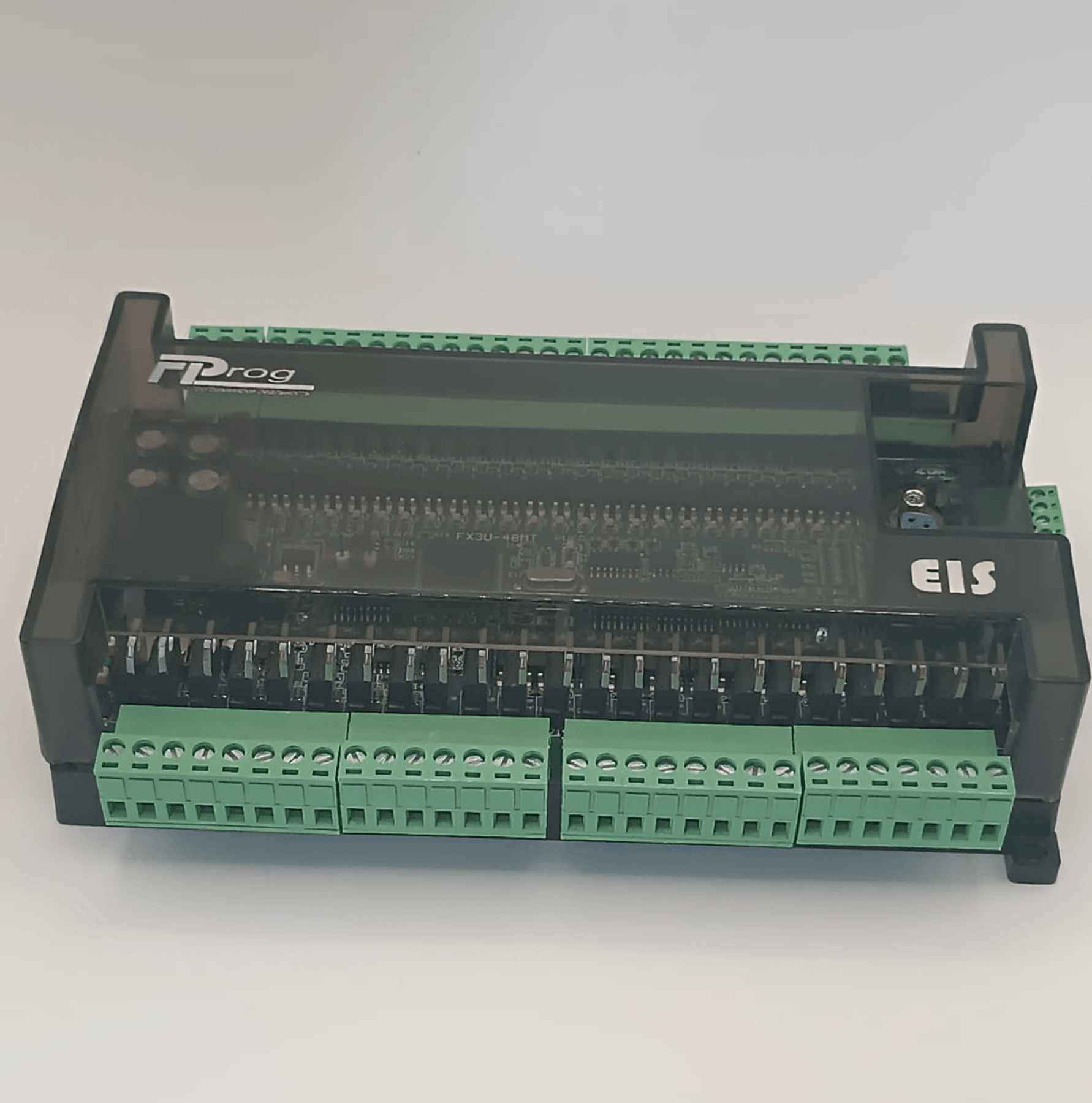

FLE-48MT — программируемый логический контроллер на базе STM32 с 24 дискретными входами, 24 транзисторными выходами, аналоговыми каналами и промышленными интерфейсами связи.

Контроллер предназначен для автоматизации технологических процессов, управления промышленным оборудованием, электроприводами, насосными станциями, системами вентиляции и другими исполнительными устройствами.

Благодаря сочетанию дискретных и аналоговых каналов, высокоскоростных входов и последовательных интерфейсов FLE-48MT подходит для создания комплексных систем автоматического управления, контроля и диспетчеризации.

Основные технические характеристики

• Микроконтроллер: STM32 серии F1, ARM Cortex-M3.
• Дискретные входы: 24, тип NPN.
• Высокоскоростные входы: 6 каналов, до 12 кГц.
• Транзисторные выходы: 24, тип NPN, до 0,5 А, 24 В DC.
• Аналоговые входы: 6 каналов — 3 × 0–10 В и 3 × 0–20 мА.
• Аналоговые выходы: 2 канала, 0–10 В.
• Интерфейсы связи: RS-485 и RS-232.
• Часы реального времени: RTC с резервным питанием.
• Среда программирования: FLProg.

Дискретные входы и транзисторные выходы

24 дискретных входа NPN предназначены для подключения кнопок, переключателей, концевых выключателей, датчиков положения, приближения и других устройств с дискретными сигналами.

Шесть высокоскоростных каналов с частотой обработки импульсов до 12 кГц могут использоваться для подсчёта импульсов, контроля скорости вращения и подключения инкрементальных энкодеров.

24 транзисторных выхода NPN обеспечивают управление внешними устройствами постоянного тока с допустимой нагрузкой до 0,5 А на канал при напряжении 24 В DC.

К выходам могут подключаться:

• Промежуточные реле постоянного тока.
• Электромагнитные клапаны и соленоиды.
• Световые и звуковые сигнализаторы.
• Входы драйверов шаговых двигателей.
• Управляющие входы промышленных устройств.
• Другие нагрузки постоянного тока в пределах допустимых характеристик.

Транзисторные выходы обеспечивают электронную коммутацию без механических контактов. При использовании соответствующих аппаратных каналов и программных функций возможно формирование импульсных управляющих сигналов.

При подключении индуктивных нагрузок необходимо предусматривать защиту от выбросов напряжения.

Аналоговые входы и выходы

Контроллер оснащён 6 аналоговыми входами для получения измерительных сигналов:

• 3 входа напряжения 0–10 В.
• 3 токовых входа 0–20 мА.

Аналоговые входы позволяют подключать датчики температуры, давления, уровня, расхода и другие измерительные преобразователи с соответствующими выходными сигналами.

2 аналоговых выхода 0–10 В предназначены для плавного управления оборудованием, поддерживающим аналоговое задание:

• Частотными преобразователями.
• Пропорциональными клапанами.
• Приводами с аналоговым входом управления.
• Регуляторами скорости и другими устройствами.

Интерфейсы связи RS-485 и RS-232

Встроенные последовательные интерфейсы позволяют организовать обмен данными между контроллером и внешним оборудованием.

• Операторские панели HMI.
• SCADA-системы и системы диспетчеризации.
• Частотные преобразователи.
• Другие программируемые контроллеры.
• Интеллектуальные датчики и измерительные приборы.
• Компьютеры для диагностики и настройки.

Для обмена данными может использоваться протокол Modbus RTU в режимах Master/Slave при соответствующей программной реализации.

Часы реального времени RTC

Встроенные часы реального времени с резервным питанием позволяют выполнять алгоритмы автоматизации с учётом даты и времени.

• Включение и отключение оборудования по расписанию.
• Управление освещением в заданные часы.
• Организация суточных и недельных циклов работы.
• Регистрация событий с привязкой ко времени.

Программирование в FLProg

Для разработки программ управления используется графическая среда FLProg, поддерживающая функциональные блоки (FBD) и релейные диаграммы (LD).

Среда позволяет создавать алгоритмы автоматизации без необходимости написания больших объёмов программного кода.

В зависимости от конфигурации контроллера и используемых библиотек могут применяться:

• Логические операции, таймеры и счётчики.
• Обработка дискретных и аналоговых сигналов.
• Работа с импульсными датчиками и энкодерами.
• Формирование управляющих импульсов и ШИМ на поддерживаемых каналах.
• ПИД-регулирование технологических параметров.
• Обмен данными по последовательным интерфейсам.
• Управление оборудованием по расписанию.

Области применения

• Автоматизация конвейеров, упаковочных и сортировочных линий.
• Управление насосными станциями и системами водоснабжения.
• Автоматизация вентиляционных и климатических установок.
• Контроль температуры, давления, уровня и расхода.
• Управление шаговыми двигателями и сервоприводами через внешние драйверы.
• Системы автоматического позиционирования.
• Управление освещением и инженерными системами зданий.
• Испытательные стенды и лабораторные установки.
• Автоматизация теплиц, мастерских и небольших производств.

Преимущества FLE-48MT

• Большое количество каналов: 24 дискретных входа и 24 транзисторных выхода.
• Быстрая электронная коммутация: транзисторные выходы без механических контактов.
• Универсальность: сочетание дискретных и аналоговых каналов.
• Высокоскоростные входы: обработка импульсных сигналов до 12 кГц.
• Поддержка энкодеров: возможность подключения инкрементальных датчиков положения.
• Промышленные интерфейсы: RS-485 и RS-232.
• Часы реального времени: выполнение алгоритмов по расписанию.
• Графическое программирование: разработка проектов в FLProg.
• Широкая область применения: от учебных стендов до систем промышленной автоматизации.
