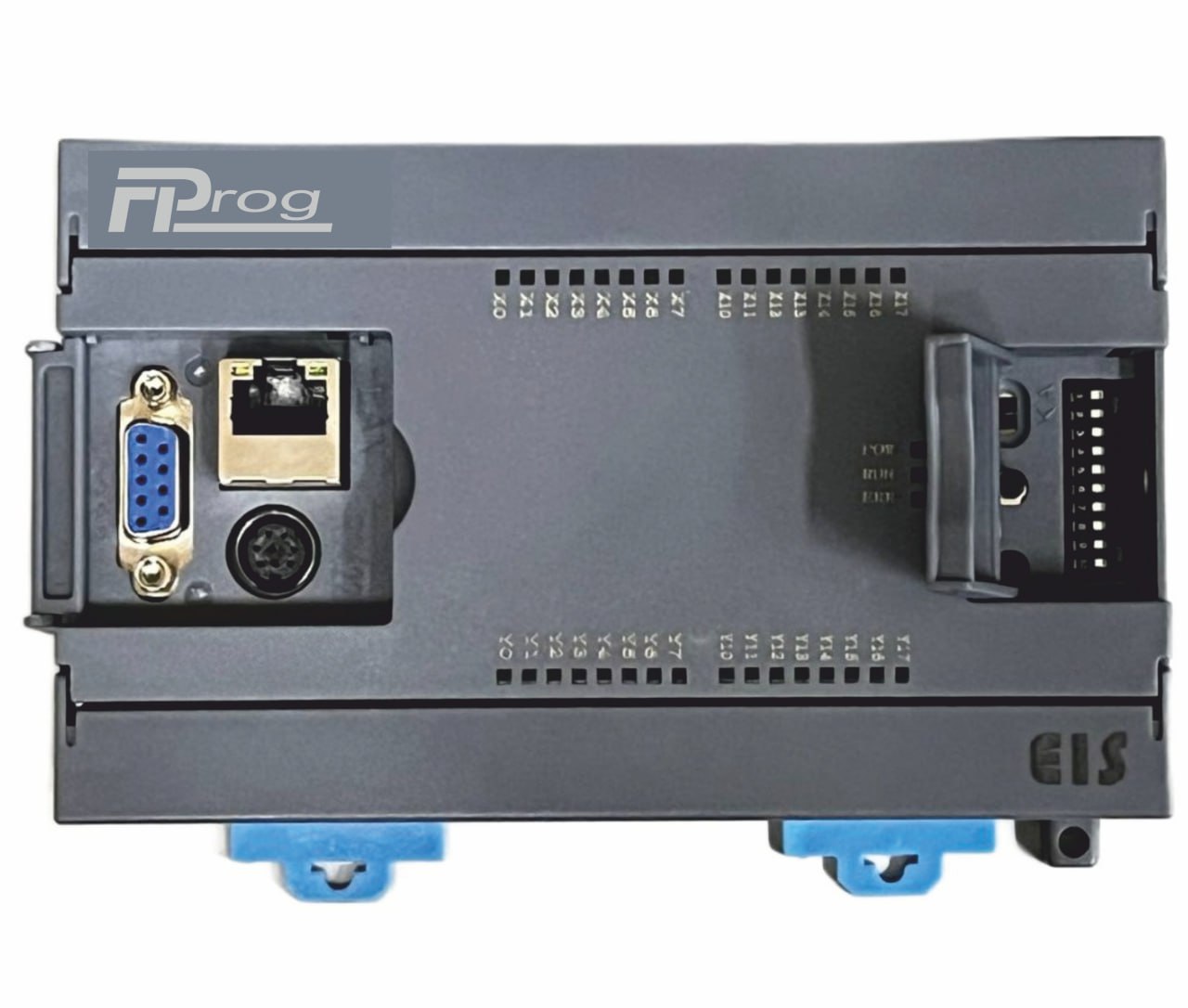

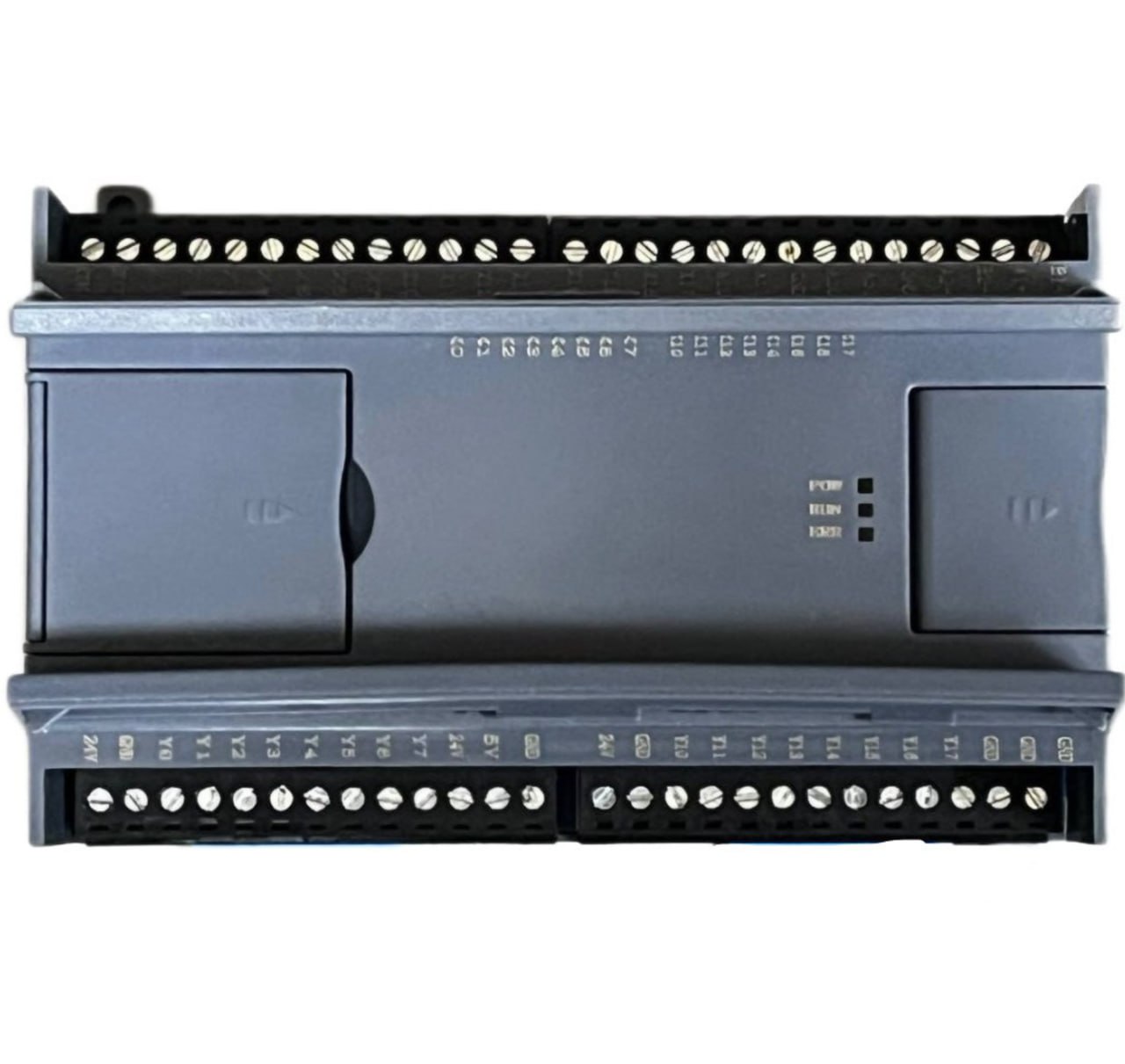

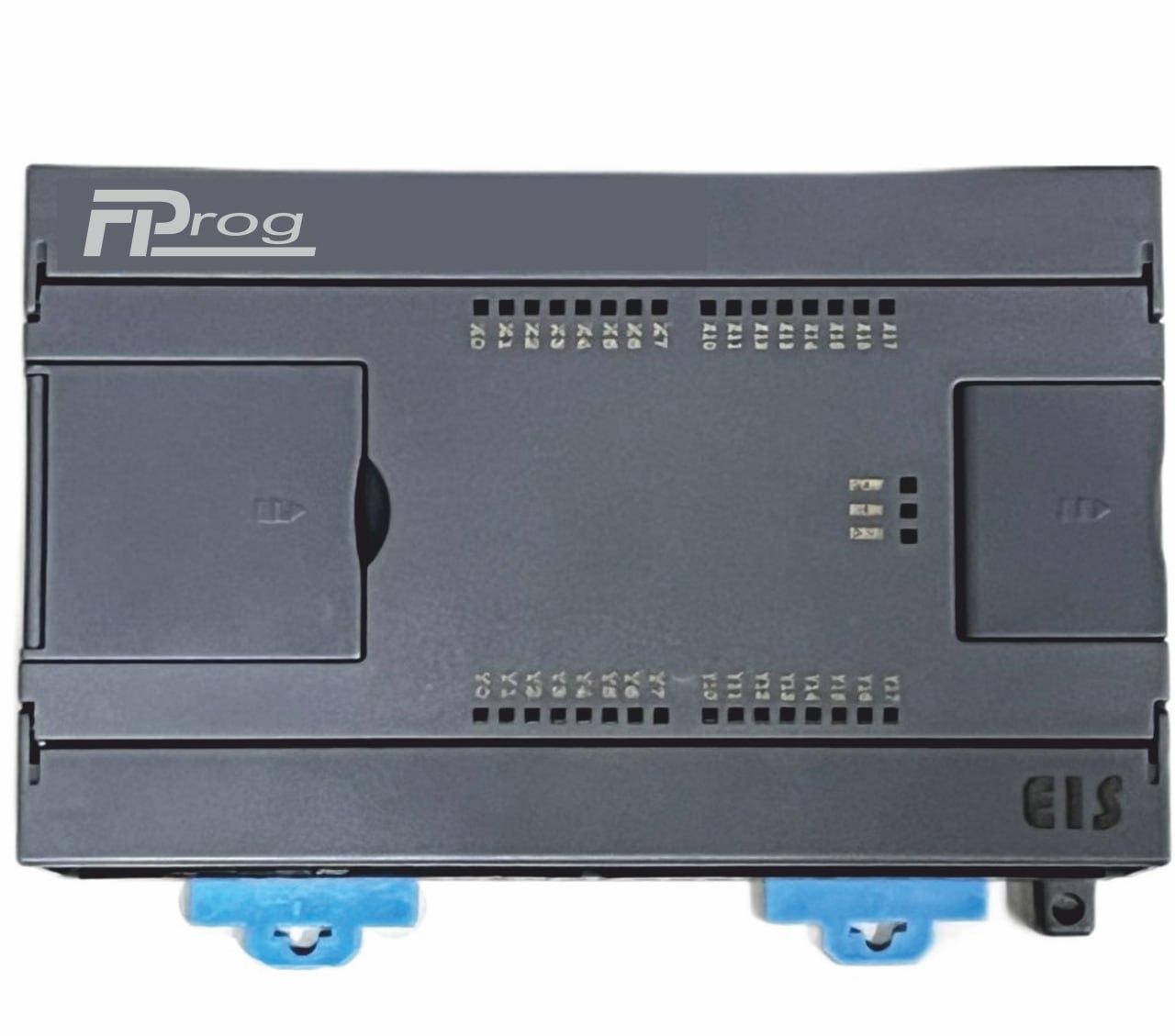

FLE4F-32MT-1 — высокопроизводительный промышленный программируемый контроллер на базе 32-битного процессора STM32F407VGT6 с расширенным набором коммуникационных интерфейсов, дискретных и аналоговых входов/выходов.

Контроллер предназначен для промышленной автоматизации, управления станками и технологическим оборудованием, систем позиционирования, робототехнических комплексов и распределённых систем управления.

Процессорное ядро Arm Cortex-M4 работает на частоте до 168 МГц и оснащено 1 МБ Flash-памяти и 196 КБ оперативной памяти. Встроенные часы реального времени RTC поддерживаются отдельным батарейным элементом.

• 32-битный процессор STM32F407VGT6, Cortex-M4, до 168 МГц.
• 16 дискретных входов.
• 16 транзисторных дискретных выходов.
• Высокоскоростные входы и выходы.
• 2 аналоговых входа и 2 аналоговых выхода 0–10 В.
• Ethernet 10/100 Мбит/с на базе W5500.
• RS232/RS422 и два интерфейса RS485.
• Гальваническая развязка входов, выходов и интерфейсов.
• Светодиодная индикация состояния.
• Встроенные часы реального времени RTC.

• Процессор: STM32F407VGT6.
• Архитектура: Arm Cortex-M4, 32 бит.
• Тактовая частота: до 168 МГц.
• Flash-память: 1 МБ.
• Оперативная память: 196 КБ — 192 КБ системной SRAM + 4 КБ резервной SRAM.
• RTC: встроенные часы реального времени с резервным питанием от батарейного элемента CP1220.

• Ethernet: 10/100 Мбит/с, аппаратная реализация на W5500.
• RS232/RS422: UART1, разъём DB9.
• RS485: 2 независимых интерфейса.
• Гальваническая изоляция RS485: до 5 кВ.
• Программирование: ST-LINK через разъём GX12-8.

• Количество: 16 входов, X00–X07 и X10–X17.
• Гальваническая развязка всех входов.
• Светодиодная индикация состояния.
• Высокоскоростные входы: X00 и X01, до 200 кГц.
• Напряжение срабатывания: 9–28 В.
• Схема подключения: NPN.
• Ток активации: более 3 мА.

• Количество: 16 выходов, Y00–Y07 и Y10–Y17.
• Транзисторные выходы с гальванической развязкой.
• Светодиодная индикация состояния.
• Высокоскоростные выходы: Y00–Y07, до 100 кГц.
• Высокоскоростные выходы могут использоваться для управления шаговыми и серводвигателями в режиме DIR/PUL.
• Предусмотрен отдельный выход 5 В для управления шаговыми и серводвигателями.
• Коммутационная способность: до 3 А при напряжении 12/24 В DC.

• Аналоговые входы: 2 канала, диапазон 0–10 В DC.
• Частота опроса: 0,1–1000 Гц.
• Максимальное входное напряжение: 28 В DC.
• Аналоговые выходы: 2 канала, диапазон 0–10 В DC.
• Допустимая нагрузка AO: до 20 мА.
• Время отклика: не менее 10 мс.

• POW: индикация наличия питания.
• RUN / YRUN: программируемый светодиод рабочего состояния.
• ERR / YERR: программируемый светодиод индикации ошибок.
• XVcc: дискретный вход контроля наличия питания контроллера.
• XSwitch: движковый переключатель с 10 микропереключателями XSW01–XSW010 для задания параметров и режимов пользовательского проекта.

• Напряжение питания: 21–28 В DC.
• Потребляемый ток: менее 500 мА.

• Рабочая температура: −20…+65 °C.
• Относительная влажность: 5–80%, без конденсата.

• Размеры: 147 × 91 × 59 мм (Д × Ш × В).

• Управление станками с ЧПУ и металлообрабатывающим оборудованием.
• Системы позиционирования и робототехнические комплексы.
• Управление шаговыми и серводвигателями.
• Конвейерные линии и системы транспортировки материалов.
• Упаковочное оборудование и линии автоматической фасовки.
• Системы климат-контроля и вентиляции.
• Оборудование пищевой и перерабатывающей промышленности.
• Лабораторные и испытательные установки.
• Системы автоматизации зданий.
• Оборудование, работающее в расширенном температурном диапазоне.
• Системы, предъявляющие повышенные требования к гальванической изоляции и надёжности связи.

• Высокопроизводительный процессор STM32F407VGT6.
• Ethernet 10/100 Мбит/с на аппаратном контроллере W5500.
• Большое количество дискретных входов и выходов.
• Высокоскоростные каналы для управления движением.
• Встроенные аналоговые входы и выходы.
• Гальваническая развязка интерфейсов и каналов ввода-вывода.
• Расширенный температурный диапазон эксплуатации.
• Подходит для сложных промышленных систем управления.
