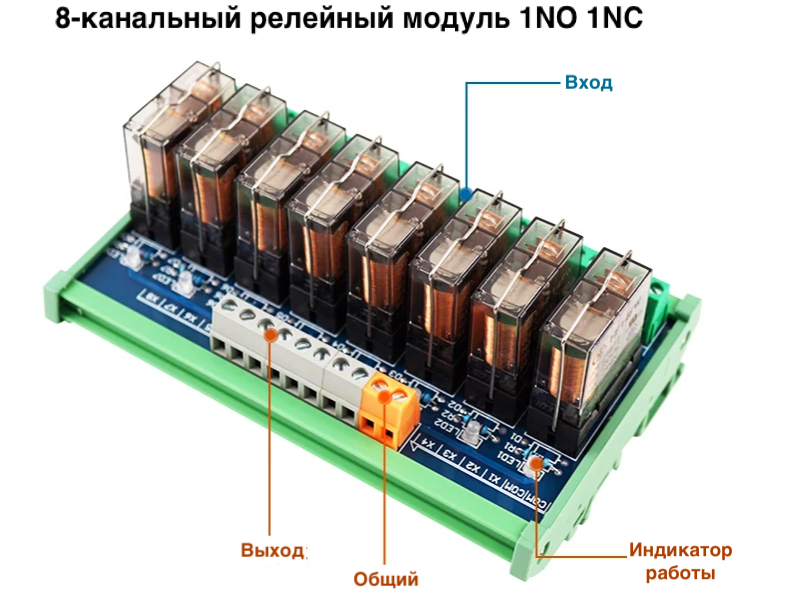

8-канальный релейный модуль 1 NO 1NC (QJ-8H1ZE-24V)

Описание

① Универсальность и гибкость (1NO + 1NC на канал):
Это главное преимущество модели QJ-8H1ZE-24V. Каждое из 8 реле имеет одновременно и нормально разомкнутый (NO, Normally Open), и нормально замкнутый (NC, Normally Closed) контакт. Это позволяет:
➥Создавать схемы переключения или резервирования (например, при отключении одного устройства автоматически включается другое).
➥Реализовывать более сложные логические схемы без дополнительных компонентов.
② Компактность и удобство:
➥Восемь реле в одном модуле экономят место в щите управления.
➥Винтовые клеммы обеспечивают надежное подключение.
➥Наличие колодок для быстрого подключения (обычно типа «phoenix contact») упрощает монтаж и замену.
③ Визуальная индикация:
➥Каждое реле имеет светодиод, показывающий его состояние (включено/выключено). Это крайне важно для диагностики.
④ Гальваническая развязка:
➥Между управляющей цепью (низковольтная часть 24V DC) и силовыми контактами (до 10A 250V AC) обеспечена надежная развязка. Это защищает контроллер от помех и высоких напряжений силовой цепи.
⑤ Надежность и долговечность:
➥Реле имеют высокий механический и электрический ресурс (обычно сотни тысяч переключений).
➥Рассчитаны на работу в промышленных условиях.
⑥ Простота управления:
➥Управляющий сигнал — постоянный ток 24V, что является стандартом для промышленной автоматики (ПЛК).
➥Модуль часто совместим с транзисторными выходами ПЛК.
➥Для подключения к микроконтроллерам (5В) обычно требуется дополнительный драйвер (например, транзисторная сборка ULN2003) или использование внешнего блока питания 24В.

⚙️Типичные сферы применения
Модуль является «мостом» между слаботочной системой управления и силовым оборудованием.
✅ Промышленная автоматизация (основная сфера):
➥Управление электродвигателями (включение/выключение, реверс через контакторы).
➥Управление соленоидными клапанами (пневматика, гидравлика).
➥Управление освещением, вентиляторами, ТЭНами.
➥Включение/выключение насосов
✅ Системы «Умный Дом» и автоматизация зданий:
➥Централизованное управление освещением.
➥Управление рольставнями, шторами, воротами.
➥Управление системами полива.
➥Интеграция с системой безопасности.
➥Включение/выключение насосов
✅ Робототехника и моделирование:
➥Управление мощными нагрузками (например, двигателями, лампами) с помощью слабых сигналов от микроконтроллера.
✅ Диспетчеризация и телеметрия:
➥Дистанционное включение оборудования по команде с компьютера или через сеть
✅ Создание стендов и учебных пособий:
➥Благодаря наглядности и безопасности (развязка) модуль идеален для обучения основам релейной логики и автоматики.

✅ Примеры конкретных подключений:
➥Канал как NO: При подаче напряжения 24V на управляющий вход реле срабатывает, замыкает цепь NO (например, включает лампу). Контакт NC в это время разомкнут.
➥Канал как NC: При отключении питания реле (аварийная ситуация) контакт NC замкнется и подаст сигнал на аварийную сирену или включит резервный источник.
➥Схема переключения: К NO подключен основной насос, к NC — резервный. Когда реле активно, работает основной насос. При сбое и отключении реле автоматически запускается резервный через NC.

                                                                      Важные замечания:
➥Нагрузочная способность: Не превышайте максимальные токи и напряжения, указанные на реле (обычно 10-15A при 250V AC или 10A при 30V DC). Для очень мощных нагрузок (большие двигатели) реле модуля управляют катушками контакторов.

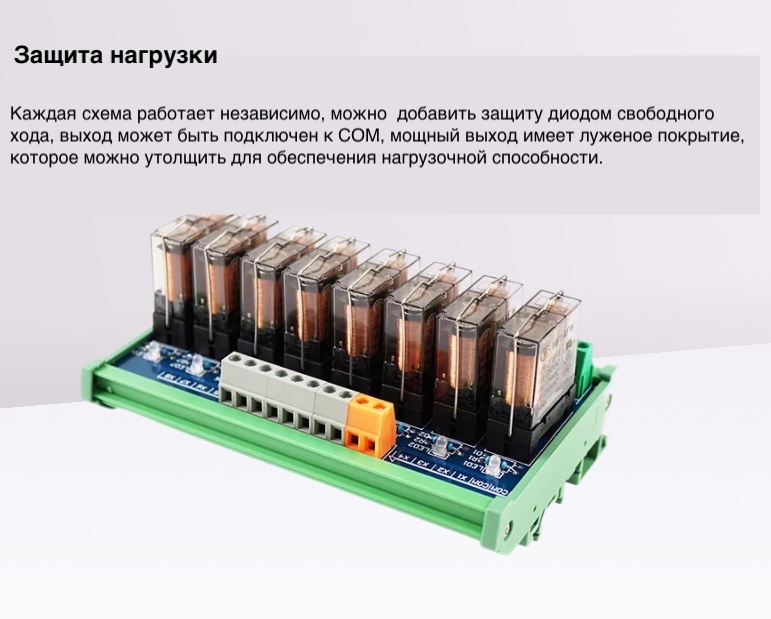

➥Защита: Для индуктивных нагрузок (двигатели, соленоиды) рекомендуется устанавливать гасящие цепи (варисторы или RC-снабберы) параллельно нагрузке.
➥Питание: Необходимо обеспечить достаточную мощность источника питания 24V DC для одновременного срабатывания всех 8 реле (суммируйте токи катушек).
