DataPark LCMT-10SLC17NB-80M03230B + LC20L-1000W — комплект сервопривода мощностью 1000 Вт с обратной связью для точного управления положением, скоростью и перемещением механизмов в системах промышленной автоматизации.

Комплект объединяет серводвигатель, драйвер LC20L-1000W и соединительные кабели для построения системы управления движением с замкнутым контуром.

Оборудование предназначено для станков с ЧПУ, координатных столов, упаковочных машин, робототехники, автоматизированных производственных линий и других установок, требующих точного позиционирования и регулирования скорости.

Использование сервосистемы с энкодером позволяет контролировать фактическое положение двигателя, корректировать движение и выполнять алгоритмы управления с учётом обратной связи.

Состав комплекта

• Серводвигатель LCMT-10SLC17NB-80M03230B: двигатель с заявленной номинальной мощностью 1000 Вт.
• Сервопривод LC20L-1000W: электронный блок управления серводвигателем.
• Силовой кабель: для подключения двигателя к сервоприводу.
• Кабель энкодера: для передачи сигналов обратной связи.

Комплект позволяет упростить подбор основных компонентов сервосистемы и сократить время монтажа оборудования.

Основные технические характеристики

• Производитель: DataPark.
• Модель двигателя: LCMT-10SLC17NB-80M03230B.
• Модель сервопривода: LC20L-1000W.
• Номинальная мощность двигателя: 1000 Вт.
• Размер фланца: предположительно 80 мм, требует подтверждения.
• Номинальный крутящий момент: требует уточнения по паспорту.
• Пиковый крутящий момент: требует уточнения по паспорту.
• Система управления: замкнутый контур с обратной связью.
• Энкодер: датчик положения вала.
• Напряжение питания системы: заявлен класс 220 В, точные параметры подключения определяются паспортом сервопривода.
• Степень защиты двигателя: заявлено IP65.
• Рабочая температура двигателя: заявлено от −20 до +50 °C.

Точные значения номинальной скорости, тока, крутящего момента и характеристик энкодера необходимо сверить с заводской документацией конкретного исполнения.

Серводвигатель LCMT-10SLC17NB-80M03230B

LCMT-10SLC17NB-80M03230B — серводвигатель мощностью 1000 Вт, предназначенный для промышленного управления движением.

В обозначении модели присутствует индекс 80M, который предположительно соответствует исполнению с фланцем 80 мм. Точный монтажный размер необходимо подтвердить по чертежу двигателя.

Двигатель предназначен для использования в сервосистемах с обратной связью по положению вала.

Основные возможности:

• Управление угловым положением.
• Регулирование скорости вращения.
• Работа в системах позиционирования.
• Контроль движения с использованием энкодера.
• Применение в автоматизированных механизмах.

Замкнутый контур управления

Сервосистема использует обратную связь от энкодера, позволяющую контролировать фактическое положение двигателя.

Во время работы сервопривод получает управляющие команды и сравнивает заданные параметры движения с фактическими данными.

Это позволяет:

• Контролировать положение вала двигателя.
• Регулировать скорость вращения.
• Корректировать отклонения положения.
• Управлять ускорением и замедлением.
• Контролировать движение при изменении нагрузки.
• Выполнять алгоритмы точного позиционирования.
• Обнаруживать ошибки управления при поддержке соответствующих функций.

Точность позиционирования зависит от характеристик энкодера, настроек сервопривода, механической передачи и условий эксплуатации.

Энкодер и обратная связь

Серводвигатель оснащается энкодером, который передаёт информацию о положении и скорости вращения в сервопривод.

В исходном описании упоминаются энкодеры с разрешением 17 и 23 бита.

• 17-битный энкодер: до 131 072 различимых положений на оборот.
• 23-битный энкодер: до 8 388 608 различимых положений на оборот.

Конкретный тип и разрешение установленного энкодера необходимо уточнять по маркировке двигателя.

Высокое разрешение обратной связи позволяет реализовывать точные алгоритмы позиционирования, но не гарантирует само по себе микронную точность перемещения механизма.

Сервопривод LC20L-1000W

LC20L-1000W — электронный сервопривод, предназначенный для управления совместимым серводвигателем и обработки сигналов обратной связи.

Сервопривод формирует управляющие токи двигателя, контролирует его работу и выполняет заданные алгоритмы движения.

Основные задачи:

• Управление вращением двигателя.
• Регулирование скорости.
• Контроль положения.
• Обработка сигналов энкодера.
• Настройка параметров движения.
• Диагностика состояния сервосистемы.
• Реализация защитных функций.

В исходном описании также заявлены защита от перегрузки, короткого замыкания и перегрева, возможность программной настройки и мониторинга параметров.

Точные интерфейсы связи, режимы управления и параметры питания определяются документацией LC20L-1000W.

Управление движением

Комплект предназначен для управления перемещением механизмов по заданным алгоритмам.

В зависимости от возможностей сервопривода и контроллера могут использоваться:

• Управление положением.
• Управление скоростью.
• Плавный разгон и торможение.
• Позиционирование по заданным координатам.
• Контроль отклонения фактического положения.
• Выполнение повторяющихся циклов движения.

Поддерживаемые способы передачи команд определяются аппаратной и программной конфигурацией сервопривода LC20L-1000W.

Подключение к программируемым контроллерам

Комплект может использоваться с промышленными контроллерами и специализированными системами управления движением при наличии совместимого интерфейса управления.

Возможные варианты:

• Промышленные ПЛК.
• Контроллеры FLProg с соответствующими функциями управления приводами.
• Контроллеры на базе STM32.
• Системы управления станками с ЧПУ.
• Специализированные контроллеры движения.

Перед подключением необходимо проверить поддерживаемые управляющие сигналы, электрические уровни и требования сервопривода.

Соединительные кабели

В состав комплекта заявлены соединительные кабели для подключения двигателя и системы обратной связи.

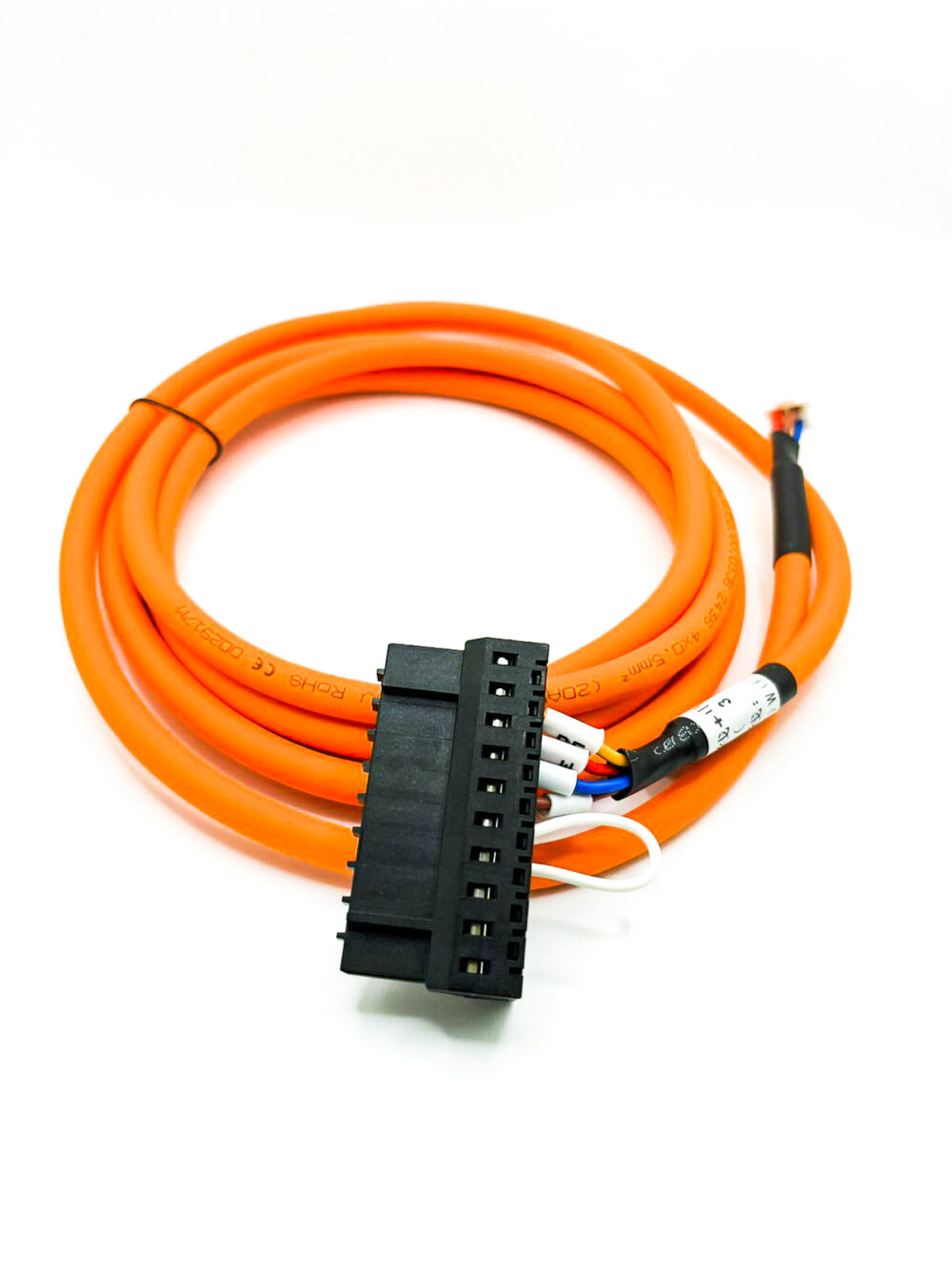

• Силовой кабель: предназначен для соединения двигателя с силовыми выходами сервопривода.

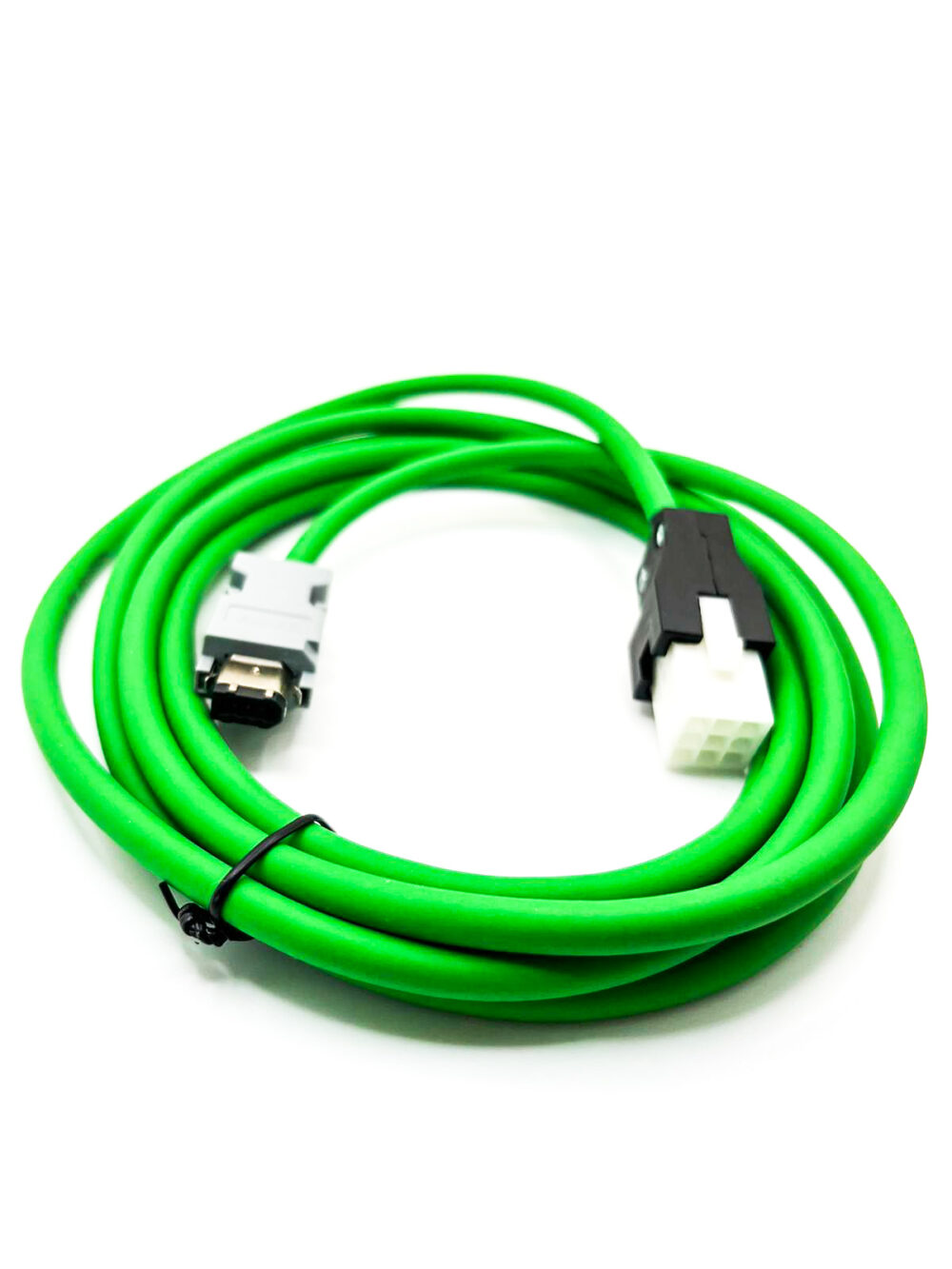

• Кабель энкодера: предназначен для передачи сигналов положения двигателя.

В исходном описании указаны следующие характеристики кабелей:

• Силиконовая изоляция.
• Экранированная конструкция.
• Длина 3 м.
• Разъёмы серии MS3106/MS3102.
• Устойчивость к температурным и механическим воздействиям.

Фактические характеристики кабелей и типы разъёмов необходимо уточнять для конкретной комплектации поставки.

При монтаже необходимо соблюдать требования к подключению, экранированию и прокладке силовых и сигнальных линий.

Защитные функции

В исходном описании для сервопривода LC20L-1000W заявлены защитные функции, направленные на повышение надёжности системы.

• Защита от перегрузки по току.
• Защита от короткого замыкания.
• Защита от перегрева.
• Контроль состояния сервопривода.
• Диагностика ошибок при поддержке соответствующих функций.

Защитные функции не заменяют правильный подбор оборудования, настройку допустимых параметров и соблюдение требований электробезопасности.

Настройка и ввод в эксплуатацию

Перед началом работы необходимо выполнить подключение компонентов и настройку параметров сервосистемы.

Основные этапы:

• Проверка соответствия двигателя и сервопривода.
• Подключение силового кабеля двигателя.
• Подключение кабеля энкодера.
• Подключение питания сервопривода.
• Настройка параметров двигателя.
• Выбор режима управления.
• Проверка направления вращения.
• Настройка ускорения и замедления.
• Проверка работы обратной связи.
• Пробный запуск без механической нагрузки.

Настройка выполняется согласно технической документации двигателя и сервопривода.

Области применения

• Фрезерные и токарные станки с ЧПУ.
• Лазерные и гравировальные установки.
• Упаковочные и пакетоформирующие машины.
• Автоматизированные производственные линии.
• Робототехника и манипуляторы.
• Координатные столы.
• Конвейерное оборудование.
• Пищевое и текстильное оборудование.
• Измерительные установки.
• Испытательные и лабораторные стенды.

Преимущества комплекта DataPark

• Мощность 1000 Вт: применение в системах промышленного управления движением.
• Сервосистема с обратной связью: контроль положения и скорости двигателя.
• Компактное исполнение: предполагаемый фланец 80 мм.
• Гибкость управления: использование совместимых контроллеров движения.
• Точное позиционирование: контроль движения с использованием энкодера.
• Настройка параметров: адаптация системы к задачам оборудования.
• Диагностика: контроль состояния сервопривода.
• Соединительные кабели: упрощение монтажа оборудования.
• Широкая область применения: станки с ЧПУ, производственные линии, робототехника и испытательные установки.
