LC57H256 + CL3-E57H — комплект шагового двигателя NEMA 23 с энкодером, драйвером замкнутого контура управления (Closed Loop) и соединительными кабелями для точного позиционирования и автоматизации движения.

Комплект предназначен для построения систем управления движением в станках с ЧПУ, координатных столах, робототехнике, упаковочном оборудовании, автоматизированных установках и испытательных стендах.

В отличие от обычных шаговых систем с разомкнутым контуром, двигатель с энкодером позволяет драйверу получать информацию о фактическом положении вала и корректировать управление с учётом обратной связи.

Это повышает устойчивость системы к изменениям нагрузки и позволяет обнаруживать отклонения фактического положения от заданного при наличии соответствующих функций драйвера.

Состав комплекта

• Шаговый двигатель LC57H256: двухфазный двигатель NEMA 23 со встроенным энкодером.
• Драйвер CL3-E57H: драйвер шагового двигателя с замкнутым контуром управления.
• Силовой кабель: для соединения двигателя с драйвером.
• Кабель энкодера: для передачи сигналов обратной связи.

Совместное использование двигателя, драйвера и кабелей позволяет упростить сборку системы управления движением и сократить время подбора необходимых компонентов.

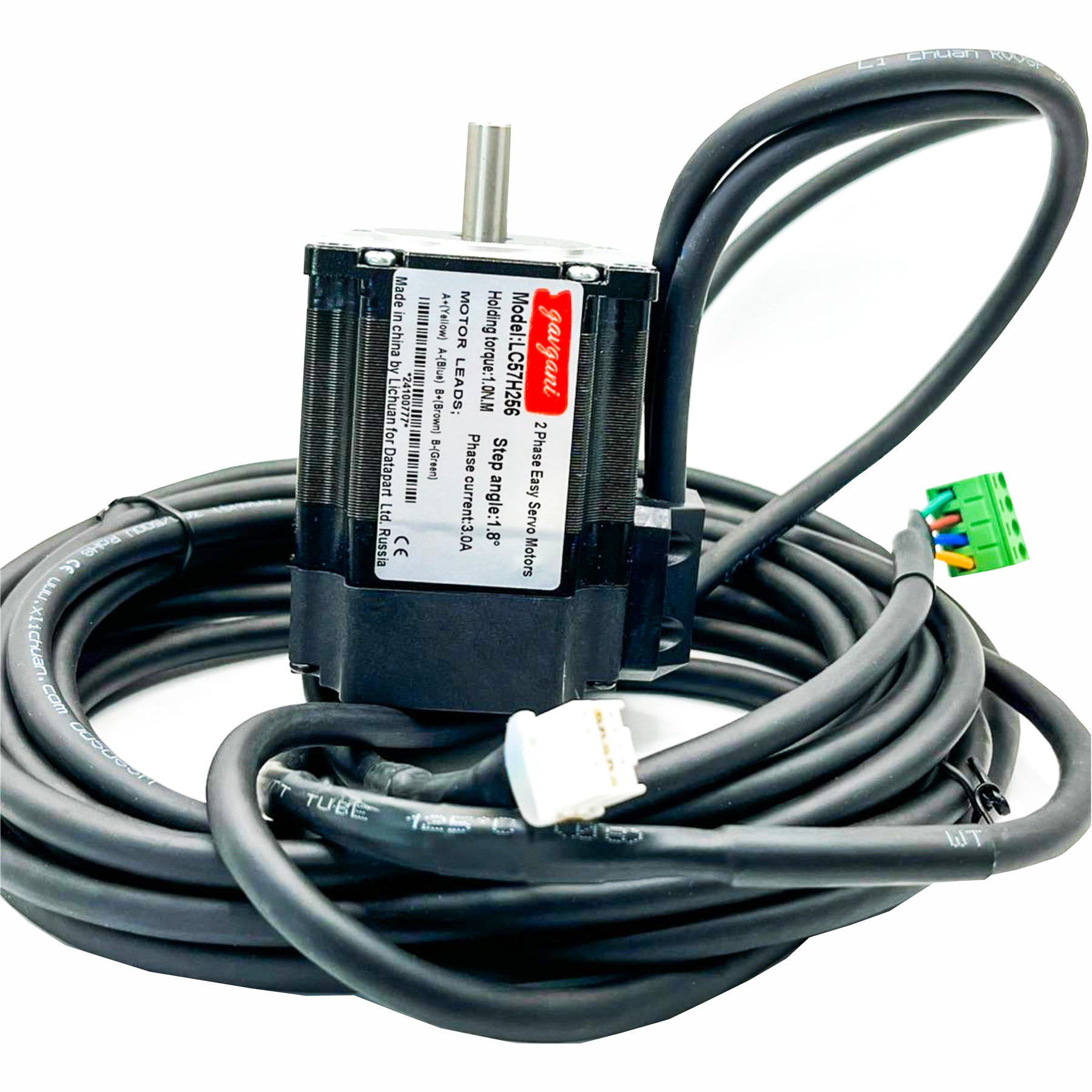

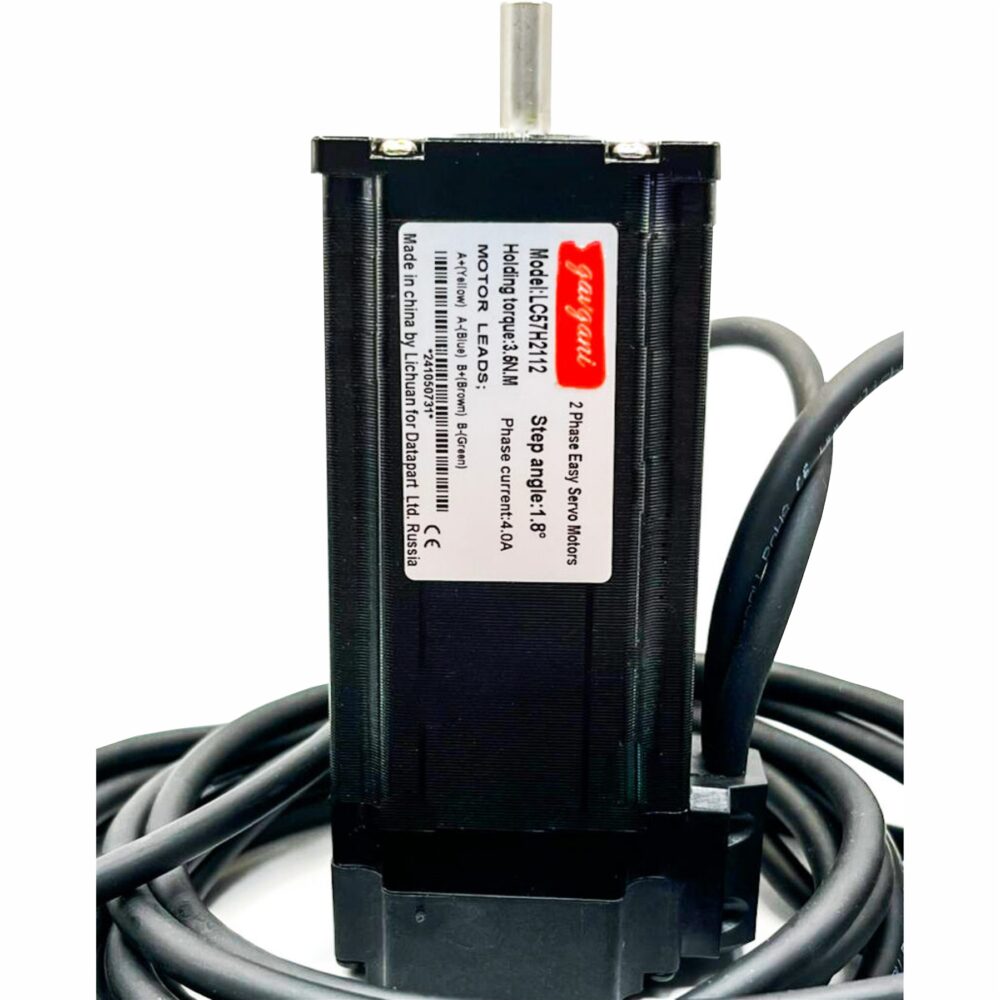

Технические характеристики двигателя LC57H256

• Тип двигателя: двухфазный гибридный шаговый двигатель с обратной связью.
• Типоразмер: NEMA 23.
• Размер фланца: 57 × 57 мм.
• Система управления: замкнутый контур совместно с драйвером CL3-E57H.
• Энкодер: 1000 импульсов на оборот (по исходному описанию).
• Крутящий момент: заявлен диапазон 1–3,5 Н·м для различных исполнений серии.
• Длина корпуса: 76–134 мм в зависимости от исполнения.
• Рабочая температура: от −20 до +50 °C.
• Допустимая радиальная нагрузка: до 75 Н.
• Допустимая осевая нагрузка: до 15 Н.

Точный удерживающий момент, длина корпуса и электрические параметры двигателя определяются конкретной модификацией LC57H256.

Замкнутый контур управления Closed Loop

Главная особенность комплекта — использование энкодера для контроля фактического положения вала двигателя.

Во время работы драйвер получает управляющие импульсы от контроллера и одновременно обрабатывает сигналы обратной связи от энкодера.

Это позволяет сравнивать заданное и фактическое положение двигателя и корректировать управление при возникновении отклонений.

Преимущества замкнутого контура:

• Контроль фактического положения вала.
• Компенсация отклонений положения в пределах возможностей двигателя и драйвера.
• Повышение устойчивости к изменениям механической нагрузки.
• Возможность обнаружения ошибок позиционирования.
• Снижение вероятности незамеченной потери шагов.
• Более стабильная работа при правильно настроенной системе.

Замкнутый контур не исключает полностью ошибки позиционирования. При превышении допустимой нагрузки или скорости двигатель может потерять синхронизацию, а драйвер — сформировать сигнал ошибки при наличии соответствующей функции.

Энкодер и обратная связь

Двигатель LC57H256 оснащён энкодером, предназначенным для передачи информации о положении вала в драйвер.

В исходном описании указано разрешение 1000 импульсов на оборот.

Энкодер используется для:

• Контроля положения вала.
• Определения направления вращения.
• Получения информации о скорости движения.
• Контроля отклонений от заданного положения.
• Работы системы замкнутого контура управления.

Фактическое количество отсчётов на оборот зависит от типа энкодера и способа обработки его сигналов драйвером.

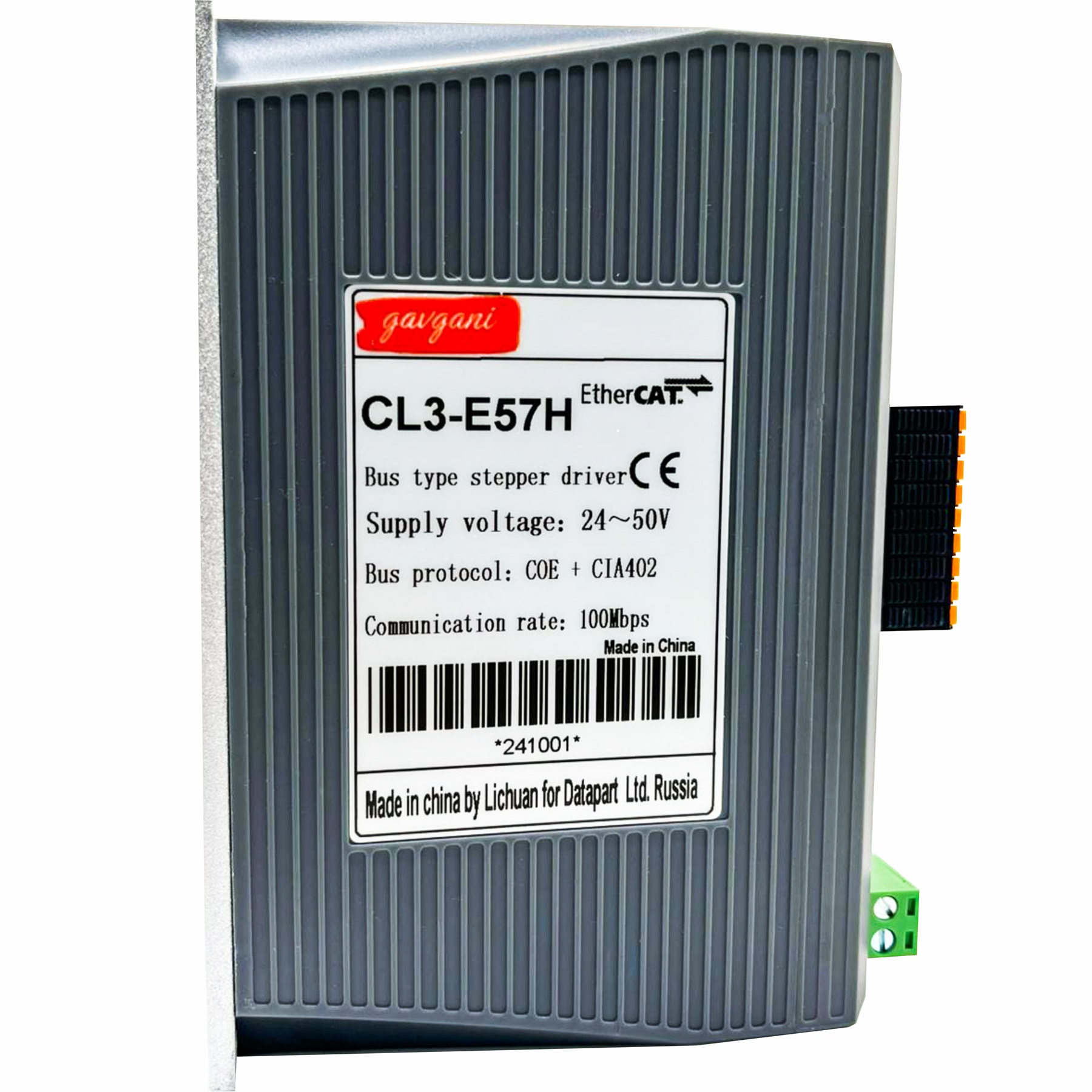

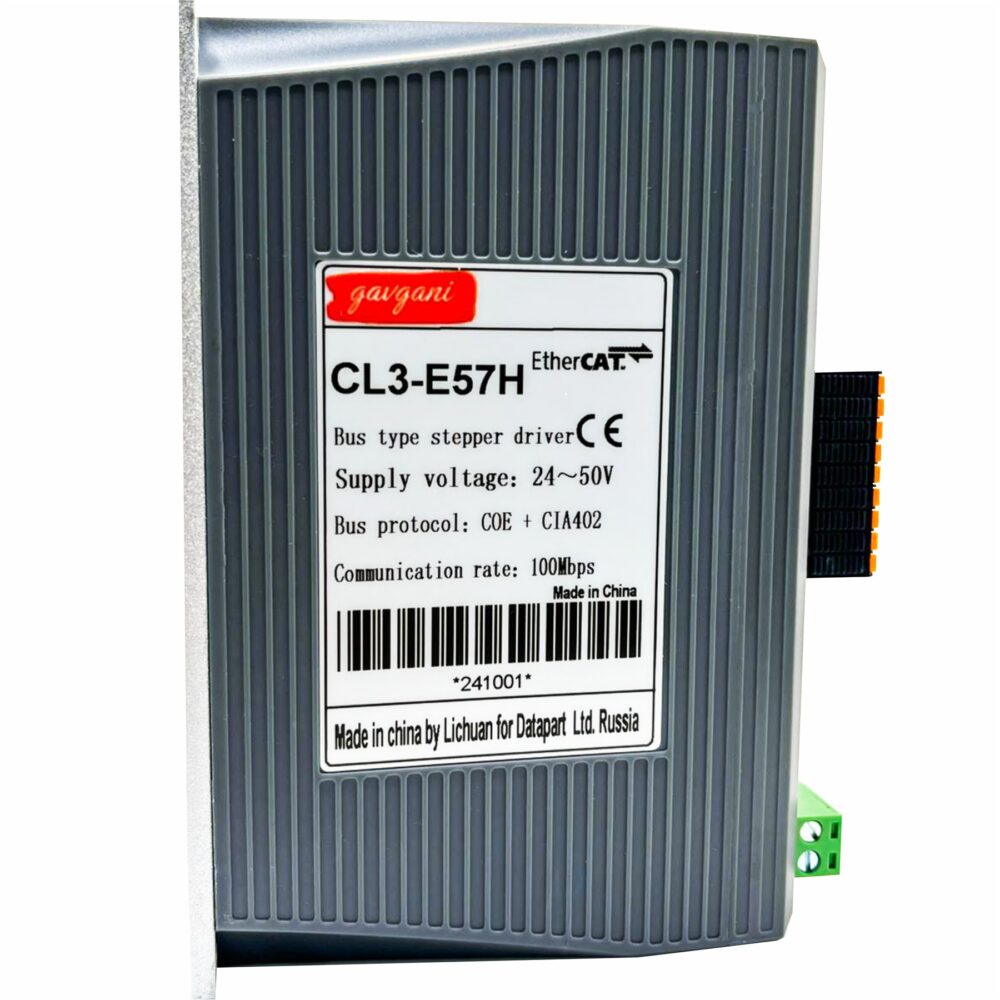

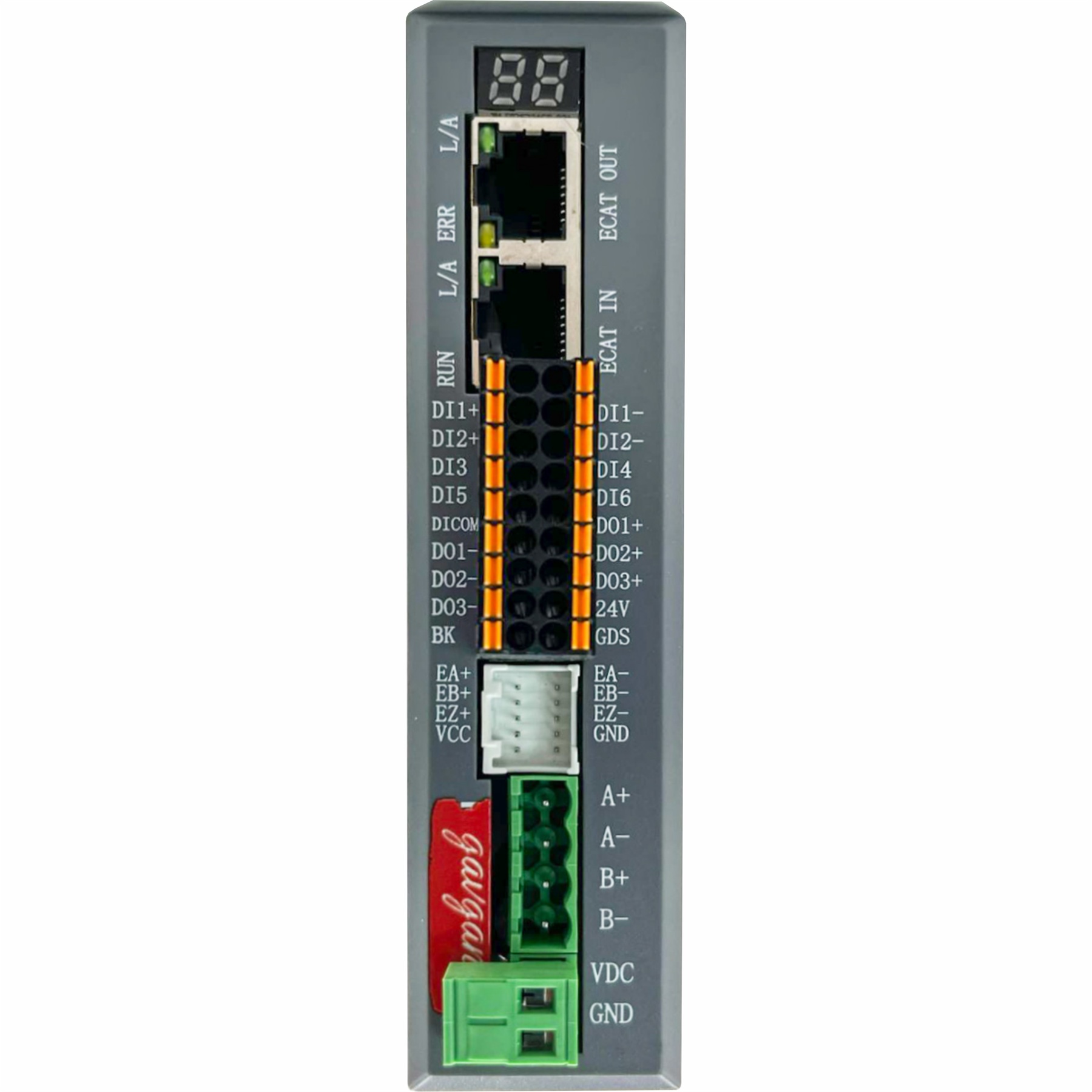

Технические характеристики драйвера CL3-E57H

• Тип устройства: драйвер двухфазного шагового двигателя с обратной связью.
• Совместимый двигатель: LC57H256.
• Заявленное напряжение питания: 24–50 В DC.
• Заявленный ток: до 4 А.
• Управление: импульсы PUL/DIR.
• Микрошаговое управление: заявлено деление до 256 микрошагов.
• Обратная связь: подключение энкодера двигателя.
• Настройка: параметры управления двигателем согласно возможностям драйвера.
• Защитные функции: заявлена защита от перегрузки по току, короткого замыкания и перегрева.

Драйвер предназначен для обработки управляющих импульсов и формирования токов в обмотках двигателя с учётом информации от энкодера.

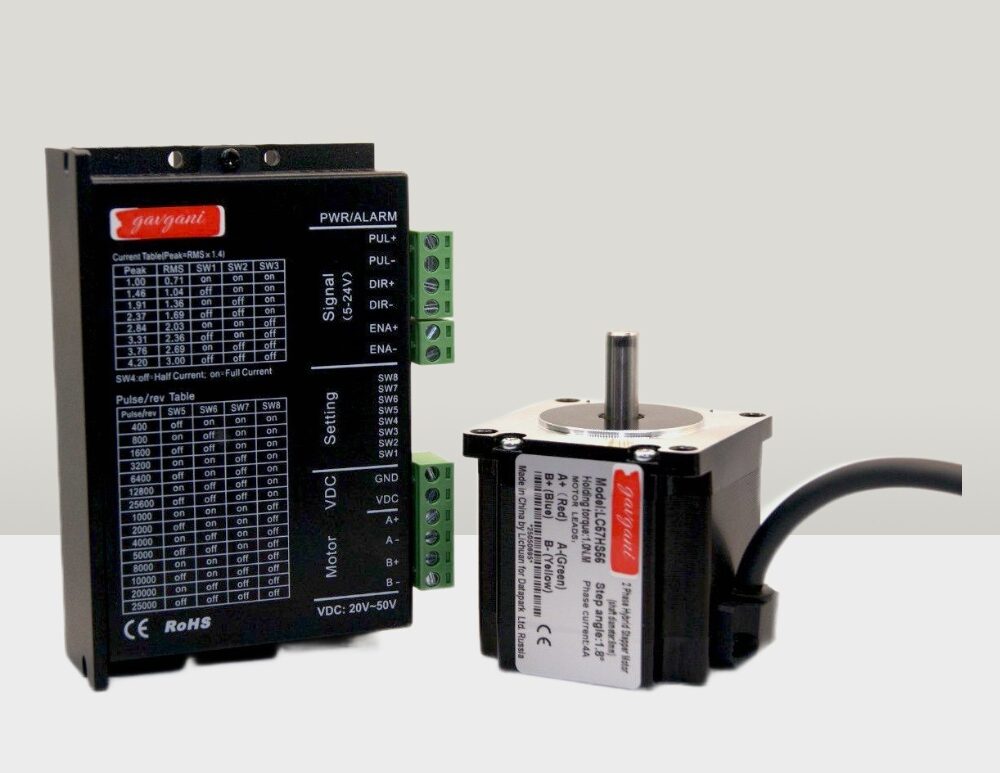

Управление через PUL/DIR

Комплект поддерживает распространённый способ управления шаговыми двигателями с использованием сигналов:

• PUL (STEP): импульсы, задающие перемещение и скорость.
• DIR: выбор направления вращения.

Количество управляющих импульсов определяет заданное перемещение, а их частота — заданную скорость вращения.

Драйвер преобразует управляющие команды в сигналы для обмоток двигателя и использует данные энкодера для контроля движения.

Подключение к программируемым контроллерам

Комплект LC57H256 + CL3-E57H может использоваться с контроллерами, поддерживающими формирование совместимых сигналов PUL/DIR.

Возможные варианты:

• Контроллеры FLProg с высокоскоростными транзисторными выходами.
• Промышленные ПЛК с функциями управления шаговыми приводами.
• Контроллеры на базе STM32.
• Микроконтроллерные системы Arduino.
• Системы на базе RP2040 и RP2350.
• Другие устройства с совместимыми импульсными выходами.

Перед подключением необходимо проверить электрические уровни управляющих сигналов, требования входов драйвера и допустимую частоту импульсов.

Соединительные кабели

В состав комплекта входят кабели для соединения двигателя и энкодера с драйвером.

• Силовой кабель: предназначен для подключения обмоток двигателя к силовым выходам драйвера.
• Кабель энкодера: предназначен для передачи сигналов обратной связи.

Использование соответствующих кабелей упрощает монтаж и помогает уменьшить вероятность ошибок подключения.

При установке необходимо соблюдать назначение контактов, требования к экранированию и рекомендации производителя по прокладке силовых и сигнальных линий.

Настройка системы управления

Для корректной работы комплекта необходимо согласовать параметры двигателя и драйвера.

Основные этапы настройки:

• Подключение силовых обмоток двигателя.
• Подключение кабеля энкодера.
• Подключение источника питания драйвера.
• Настройка допустимого тока двигателя.
• Выбор параметров импульсного управления.
• Настройка микрошагового режима.
• Проверка направления вращения.
• Проверка работы обратной связи.
• Пробный запуск без механической нагрузки.

Настройка должна выполняться согласно руководству драйвера CL3-E57H и характеристикам установленного двигателя.

Области применения

• Станки с ЧПУ.
• Координатные столы.
• Лазерные гравировальные установки.
• Упаковочные и маркировочные машины.
• Робототехника и мехатроника.
• Автоматизированные конвейеры.
• Механизмы подачи и позиционирования.
• Лабораторные установки.
• Испытательные стенды.
• Учебные проекты по управлению движением.

Преимущества комплекта LC57H256 + CL3-E57H

• Замкнутый контур: контроль фактического положения двигателя.
• Энкодер: обратная связь с заявленным разрешением 1000 импульсов на оборот.
• Совместимый драйвер: CL3-E57H для управления двигателем.
• Управление PUL/DIR: подключение к совместимым контроллерам.
• Микрошаговое управление: возможность настройки плавности движения.
• Контроль положения: обнаружение отклонений при поддержке соответствующих функций драйвера.
• Гибкость применения: ЧПУ, робототехника и автоматизированные установки.
• Соединительные кабели: упрощение монтажа двигателя и энкодера.
• Комплексное решение: основные компоненты системы управления движением в одном комплекте.
