DataPark LCMT-04SLC17NB-60M01330B + LC10E-400W — комплект сервопривода мощностью 400 Вт с интерфейсом EtherCAT для точного управления положением, скоростью и перемещением механизмов в промышленных системах автоматизации.

Комплект объединяет серводвигатель, сетевой сервопривод LC10E-400W и соединительные кабели, предназначенные для построения систем управления движением с обратной связью.

Оборудование подходит для станков с ЧПУ, координатных столов, упаковочных машин, робототехники, автоматизированных производственных линий и других установок, требующих точного позиционирования и согласованной работы исполнительных механизмов.

Использование сервосистемы с энкодером позволяет контролировать фактическое положение двигателя, корректировать движение и выполнять алгоритмы управления с учётом обратной связи.

Состав комплекта

• Серводвигатель LCMT-04SLC17NB-60M01330B: двигатель с заявленной номинальной мощностью 400 Вт.
• Сервопривод LC10E-400W: электронный блок управления с интерфейсом EtherCAT.
• Силовой кабель: для подключения двигателя к сервоприводу.
• Кабель энкодера: для передачи сигналов обратной связи.

Комплект позволяет упростить подбор основных компонентов сервосистемы и сократить время монтажа оборудования.

Серводвигатель LCMT-04SLC17NB-60M01330B

LCMT-04SLC17NB-60M01330B — серводвигатель для систем управления движением с обратной связью.

Основные характеристики, заявленные в исходном описании:

• Производитель: DataPark.
• Модель: LCMT-04SLC17NB-60M01330B.
• Номинальная мощность: 400 Вт.
• Размер фланца: 60 мм.
• Номинальный крутящий момент: 1,91 Н·м.
• Пиковый крутящий момент: до 5,73 Н·м.
• Система управления: замкнутый контур с обратной связью.
• Энкодер: датчик положения вала.
• Степень защиты: заявлено IP65.
• Рабочая температура: заявлено от −20 до +50 °C.

Точные значения номинальной скорости, тока, крутящего момента и характеристик энкодера необходимо сверить с заводской документацией конкретного исполнения.

Замкнутый контур управления

Главная особенность сервосистемы — использование обратной связи по положению двигателя.

Во время работы сервопривод получает управляющие команды и сравнивает заданные параметры движения с фактическими данными энкодера.

Это позволяет:

• Контролировать положение вала двигателя.
• Регулировать скорость вращения.
• Корректировать отклонения положения.
• Управлять ускорением и замедлением.
• Контролировать работу механизма при изменении нагрузки.
• Обнаруживать ошибки управления при наличии соответствующих функций сервопривода.

Точность позиционирования зависит от разрешения энкодера, настройки системы, механической передачи и условий эксплуатации.

Энкодер и точность позиционирования

Серводвигатель оснащается системой обратной связи, позволяющей сервоприводу получать информацию о положении и движении вала.

В исходном описании упоминаются энкодеры с разрешением 17 и 23 бита.

• 17 бит: до 131 072 различимых положений на оборот.
• 23 бита: до 8 388 608 различимых положений на оборот.

Конкретный тип и разрешение энкодера определяются исполнением двигателя LCMT-04SLC17NB-60M01330B.

Высокое разрешение обратной связи позволяет реализовывать точные алгоритмы позиционирования, однако само по себе не гарантирует микронную точность перемещения механизма.

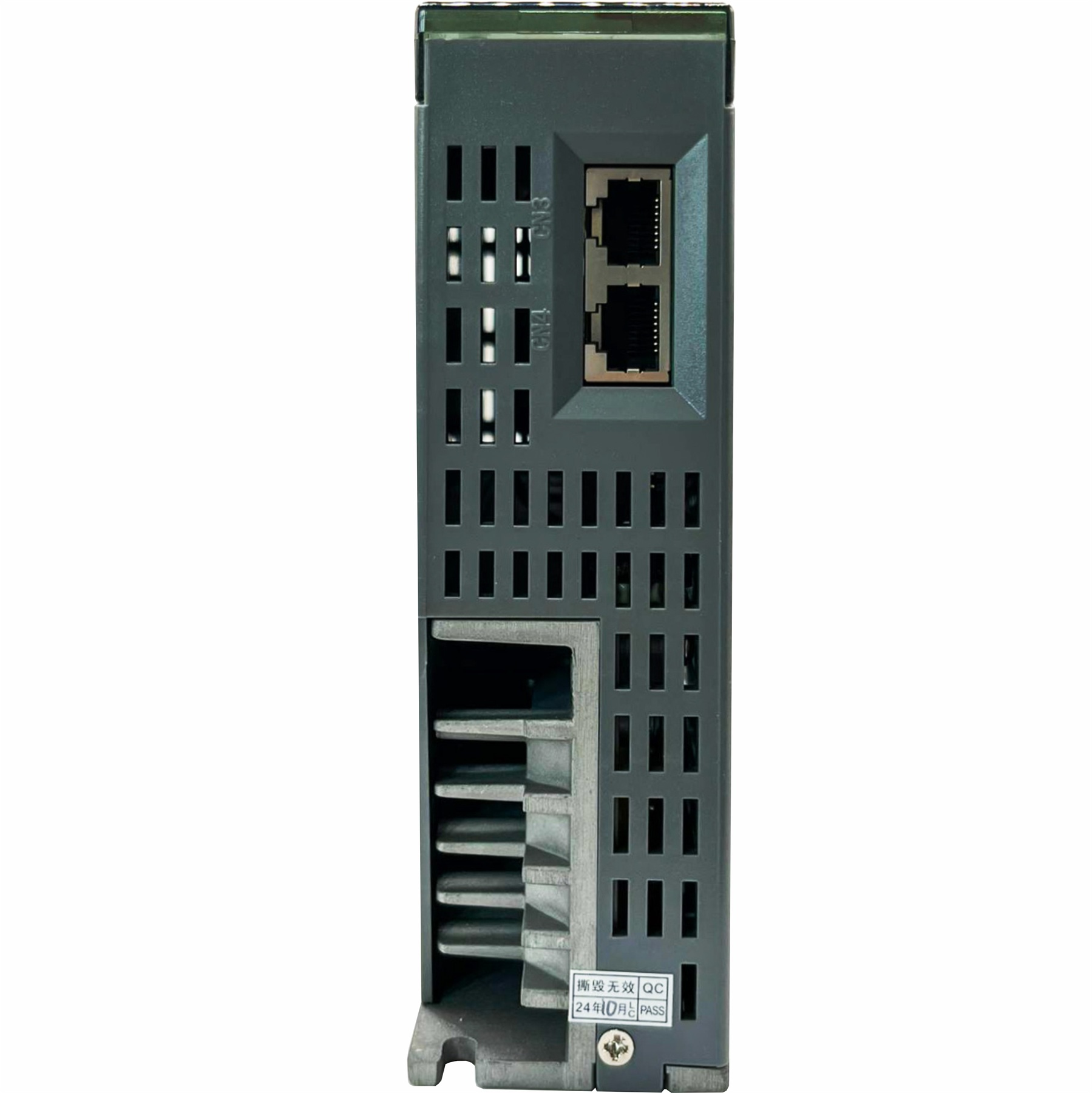

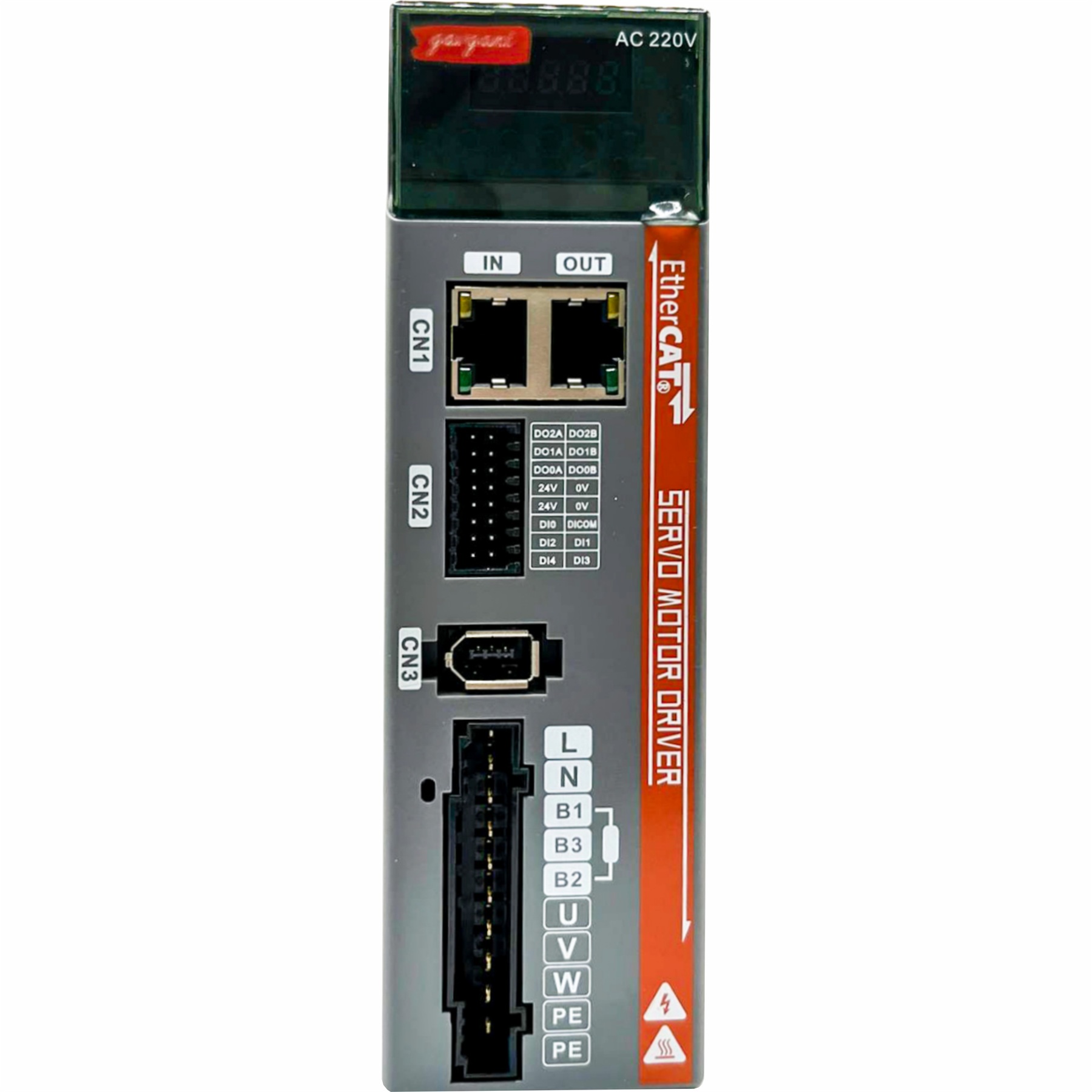

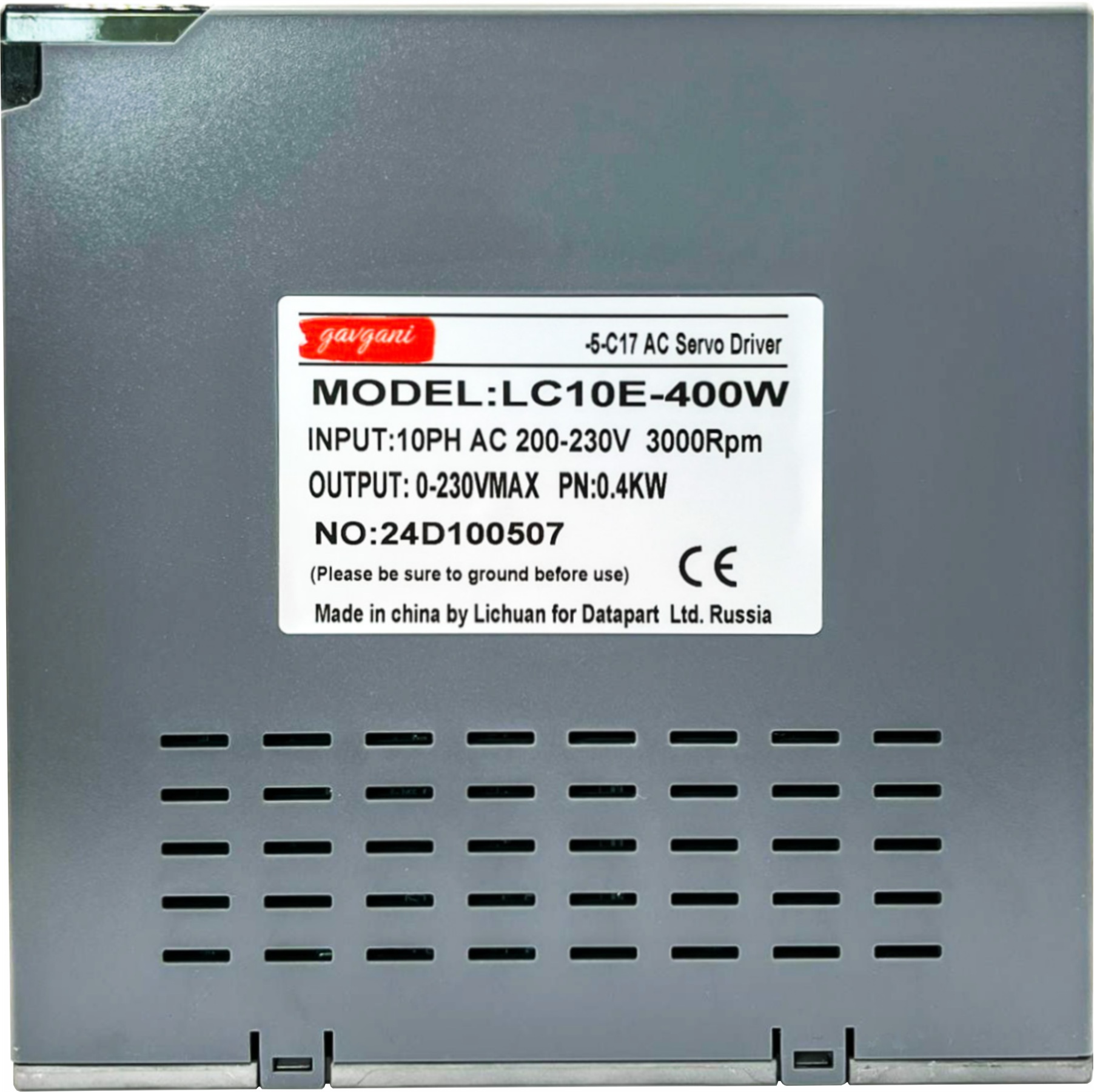

Сервопривод LC10E-400W с EtherCAT

LC10E-400W — электронный блок управления серводвигателем, предназначенный для работы в системах автоматизации с сетевым интерфейсом EtherCAT.

EtherCAT используется для быстрого обмена данными между контроллером управления движением и совместимыми приводами.

Возможные задачи сервопривода:

• Управление вращением двигателя.
• Регулирование скорости.
• Контроль положения.
• Обработка сигналов энкодера.
• Настройка параметров движения.
• Диагностика состояния привода.
• Обмен данными с совместимым EtherCAT-контроллером.

Поддерживаемые режимы управления, параметры питания и функции диагностики определяются технической документацией LC10E-400W.

Преимущества интерфейса EtherCAT

EtherCAT — промышленная технология обмена данными, применяемая в системах автоматизации и управления движением.

Использование EtherCAT позволяет организовать сетевое взаимодействие между совместимыми контроллерами и сервоприводами.

Преимущества технологии:

• Быстрый обмен управляющими данными.
• Поддержка распределённых систем управления движением.
• Возможность координации нескольких приводов.
• Передача диагностической информации.
• Снижение количества отдельных управляющих сигнальных линий.
• Интеграция с совместимыми промышленными контроллерами.

Для работы требуется контроллер с поддержкой EtherCAT Master и совместимая конфигурация сети.

Подключение к программируемым контроллерам

Комплект может использоваться в составе систем управления на базе промышленных ПЛК и специализированных контроллеров движения с поддержкой EtherCAT.

Возможные варианты применения:

• Промышленные ПЛК с EtherCAT Master.
• Контроллеры движения с поддержкой EtherCAT.
• Системы автоматизации станков с ЧПУ.
• Многоосевые системы позиционирования.
• Распределённые системы управления приводами.

Наличие Ethernet-разъёма на контроллере само по себе не означает поддержку EtherCAT. Для подключения требуется соответствующий EtherCAT Master и совместимое программное обеспечение.

Управление движением

Сервосистема предназначена для управления перемещением механизмов по заданным алгоритмам.

В зависимости от возможностей сервопривода и контроллера могут применяться:

• Управление положением.
• Управление скоростью.
• Плавный разгон и торможение.
• Позиционирование по заданным координатам.
• Контроль отклонения фактического положения.
• Координация нескольких приводов.
• Выполнение повторяющихся циклов движения.

Соединительные кабели

В состав комплекта заявлены кабели для подключения двигателя и системы обратной связи.

• Силовой кабель: предназначен для соединения серводвигателя с силовыми выходами сервопривода.
• Кабель энкодера: предназначен для передачи сигналов положения двигателя.

В исходном описании указаны силиконовая изоляция, экранирование, длина 3 м и разъёмы серии MS3106/MS3102.

Точные характеристики кабелей, тип разъёмов и фактическую комплектацию необходимо уточнять для поставляемого набора.

Правильное подключение силовых и сигнальных кабелей важно для устойчивой работы сервосистемы и снижения влияния электромагнитных помех.

Защитные функции

В исходном описании для сервопривода заявлены защитные функции, предназначенные для повышения надёжности работы системы.

• Защита от перегрузки по току.
• Защита от короткого замыкания.
• Защита от перегрева.
• Контроль состояния сервопривода.
• Диагностика ошибок при поддержке соответствующих функций.

Защитные функции не заменяют правильный подбор оборудования, настройку допустимых параметров и соблюдение требований электробезопасности.

Настройка и ввод в эксплуатацию

Перед началом работы необходимо выполнить подключение компонентов и настройку параметров сервосистемы.

Основные этапы:

• Проверка соответствия двигателя и сервопривода.
• Подключение силового кабеля двигателя.
• Подключение кабеля энкодера.
• Подключение питания сервопривода.
• Настройка параметров двигателя.
• Настройка EtherCAT-соединения.
• Выбор режима управления.
• Проверка направления вращения.
• Настройка ускорения и замедления.
• Проверка работы обратной связи.
• Пробный запуск без механической нагрузки.

Настройка выполняется в соответствии с руководством производителя сервопривода и характеристиками установленного двигателя.

Области применения

• Фрезерные и токарные станки с ЧПУ.
• Гравировальное оборудование.
• Лазерные установки.
• Упаковочные и пакетоформирующие машины.
• Автоматизированные конвейеры.
• Робототехника и манипуляторы.
• Координатные столы и системы позиционирования.
• Многоосевые системы управления движением.
• Пищевое и текстильное оборудование.
• Измерительные установки.
• Испытательные и лабораторные стенды.

Преимущества комплекта DataPark с EtherCAT

• Мощность: заявленная номинальная мощность 400 Вт.
• Сервосистема с обратной связью: контроль положения и скорости двигателя.
• Компактный двигатель: фланец 60 мм.
• Сетевое управление: интерфейс EtherCAT.
• Многоосевая автоматизация: возможность координации приводов при поддержке контроллера.
• Гибкость настройки: выбор параметров работы сервопривода.
• Диагностика: контроль состояния системы и обработка ошибок.
• Соединительные кабели: упрощение монтажа оборудования.
• Широкая область применения: станки с ЧПУ, производственные линии, робототехника и испытательные установки.
