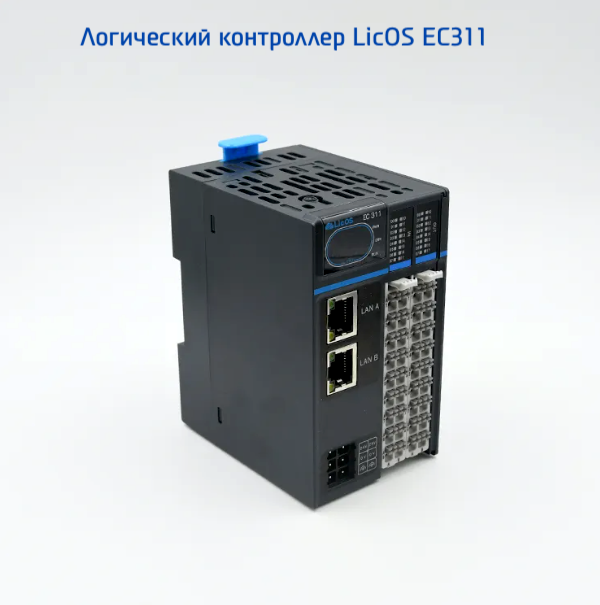

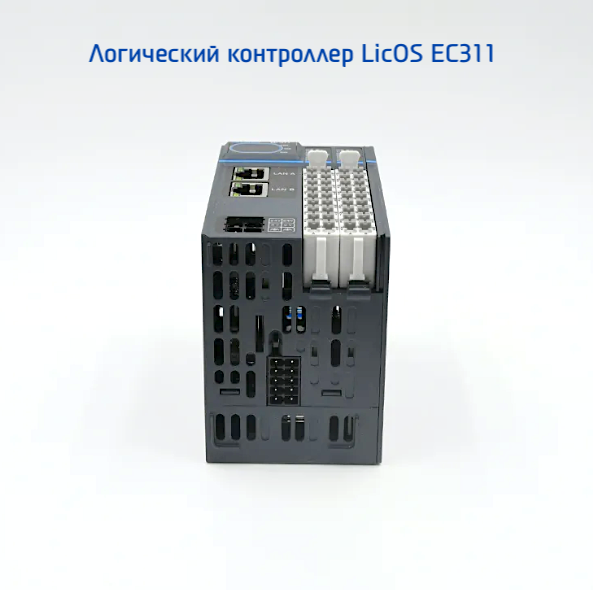

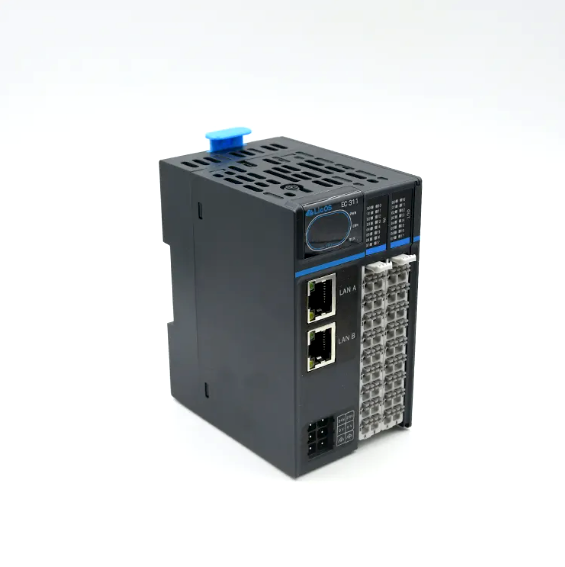

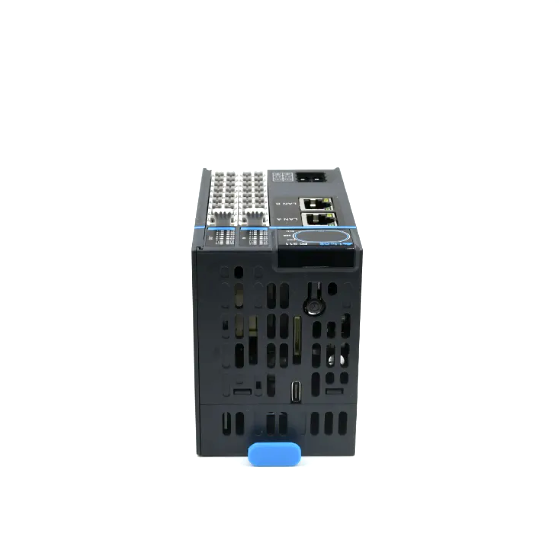

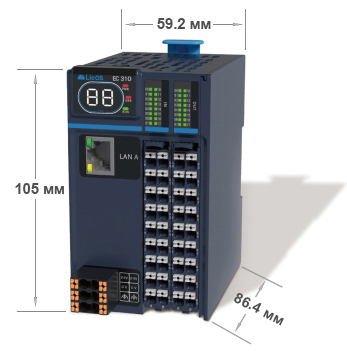

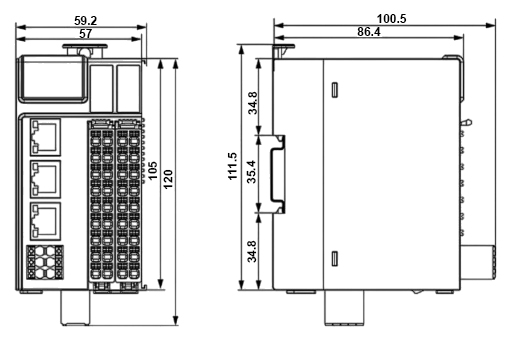

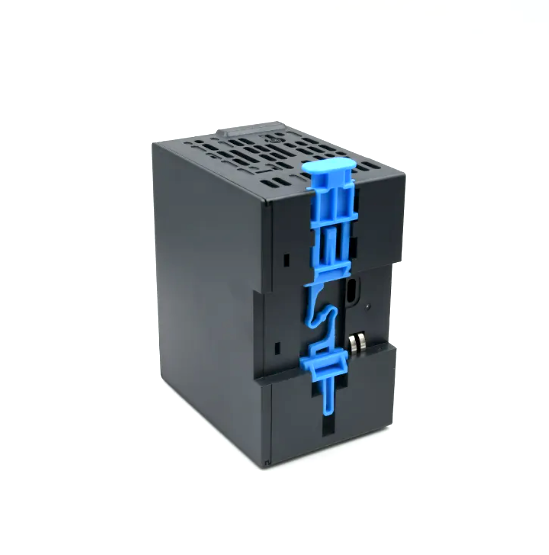

EC311 — промышленный программируемый логический контроллер LicOS на базе двухъядерного ARM Cortex-A7 с 16 дискретными входами, 16 транзисторными выходами PNP и двумя независимыми Ethernet-портами.

Контроллер предназначен для автоматизации технологических процессов, управления производственным оборудованием, инженерными системами зданий и построения распределённых систем управления.

EC311 работает под управлением операционной системы Linux RT и поддерживает программирование в среде CODESYS 3.5 или Licos Smart Control V5.

Благодаря производительной аппаратной платформе, встроенным каналам ввода/вывода, двум сетевым интерфейсам и возможности подключения дополнительных модулей контроллер подходит для создания масштабируемых систем промышленной автоматизации.

Основные технические характеристики

• Процессор: двухъядерный ARM Cortex-A7, 2 × 1,2 ГГц.
• Операционная система: Linux RT.
• Производительность: заявлено 4 нс на логическую операцию.
• Память программ: 16 МБ.
• Память данных: до 32 МБ.
• Область входных данных: 512 КБ.
• Область выходных данных: 512 КБ.
• Энергонезависимая память Retain: 1 МБ.
• Дискретные входы: 16 DI, 24 В, NPN/PNP.
• Дискретные выходы: 16 DO, транзисторные PNP, 24 В.
• Номинальное питание: 24 В DC.
• Диапазон питания: 19,2–33 В DC.
• Потребляемая мощность: до 24 Вт с полным комплектом модулей ввода/вывода.
• Ethernet: 2 независимых порта 100 Мбит/с.
• USB: Type-C.
• Карта памяти: SD до 32 ГБ.
• Среда программирования: CODESYS V3.5 SP18 Patch 5 или Licos Smart Control V5.

Дискретные входы и транзисторные выходы

Контроллер оснащён 16 дискретными входами 24 В, поддерживающими подключение совместимых датчиков с логикой NPN и PNP.

Дискретные входы могут использоваться для получения сигналов от:

• Кнопок и переключателей.
• Концевых выключателей.
• Датчиков положения и приближения.
• Сигнальных контактов оборудования.
• Датчиков технологических процессов с дискретным выходом.

В исходных характеристиках заявлена поддержка обработки прерываний от дискретных входов.

16 транзисторных выходов PNP предназначены для управления внешними устройствами постоянного тока.

Возможные варианты подключения:

• Промежуточные реле.
• Электромагнитные клапаны.
• Световые и звуковые сигнализаторы.
• Управляющие входы исполнительных устройств.
• Другие совместимые нагрузки постоянного тока.

Транзисторные выходы PNP коммутируют положительный потенциал питания нагрузки. При подключении необходимо учитывать допустимый ток каждого канала и особенности электрической схемы.

Расширение системы ввода/вывода

EC311 поддерживает расширение количества входов и выходов с использованием совместимых модулей серии GL200.

• Локальное расширение: подключение до 16 модулей ввода/вывода.
• Горячая замена: заявлена поддержка замены модулей без отключения питания системы.
• Удалённое расширение: до 1024 модулей на 64 удалённых станциях ввода/вывода.
• Сетевое подключение: использование Modbus TCP и совместимых промышленных сетей.
• Масштабирование: увеличение количества каналов по мере развития системы автоматизации.

Такая архитектура позволяет размещать модули ввода/вывода рядом с технологическим оборудованием, сокращать протяжённость сигнальных линий и создавать распределённые системы управления.

Два независимых Ethernet-порта

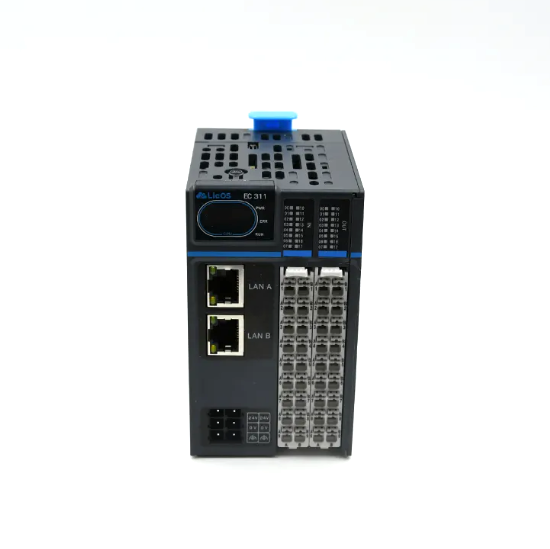

Одной из особенностей EC311 является наличие двух независимых Ethernet-интерфейсов 100 Мбит/с — LAN A и LAN B.

Они позволяют организовать обмен данными с различными группами оборудования и разделить промышленную сеть на отдельные сегменты.

Возможные варианты использования:

• Подключение операторских панелей HMI.
• Интеграция со SCADA-системами.
• Обмен данными с удалёнными модулями ввода/вывода.
• Подключение промышленных устройств Ethernet.
• Разделение сетей управления и диспетчеризации.
• Маршрутизация данных между LAN A и LAN B при соответствующей настройке.

Промышленные сети и протоколы связи

EC311 предусматривает использование различных промышленных протоколов для обмена данными и интеграции с оборудованием.

• Modbus TCP: клиент/сервер.
• PROFINET: обмен данными с совместимыми промышленными устройствами.
• EtherNet/IP: интеграция с промышленными сетями.
• EtherCAT: режим Master.
• MQTT: обмен данными с системами IoT и мониторинга.
• OPC UA: сервер для передачи данных внешним системам.

Доступность отдельных протоколов, сетевых ролей и функций зависит от установленной программной конфигурации и соответствующих лицензий.

Дополнительные интерфейсы

Контроллер оснащён интерфейсами для программирования, обслуживания и хранения данных.

• USB Type-C: подключение для программирования и обслуживания.
• SD-карта: слот для карт памяти объёмом до 32 ГБ.
• Ethernet LAN A: независимый сетевой интерфейс 100 Мбит/с.
• Ethernet LAN B: независимый сетевой интерфейс 100 Мбит/с.

Наличие двух сетевых портов позволяет создавать различные конфигурации промышленных сетей в зависимости от задач проекта.

Программирование в CODESYS и Licos Smart Control

Для разработки программ управления предусмотрены:

• CODESYS V3.5 SP18 Patch 5.
• Licos Smart Control V5 на основе CODESYS V3.5 SP18 Patch 5.

Среда разработки позволяет создавать программы управления с использованием инструментов стандарта IEC 61131-3.

В зависимости от программной конфигурации доступны:

• Логические операции, таймеры и счётчики.
• Обработка дискретных сигналов.
• Управление технологическими процессами.
• Работа с промышленными сетевыми протоколами.
• Обмен данными с внешними устройствами.
• Создание интерфейсов визуализации.

Поддержка многоядерной архитектуры позволяет распределять задачи между двумя ядрами процессора при соответствующей настройке программного обеспечения.

Веб-визуализация и удалённый мониторинг

Поддержка WebVisu позволяет создавать интерфейсы отображения технологических процессов, доступные через веб-браузер.

Возможные функции:

• Отображение состояния оборудования.
• Контроль входных и выходных сигналов.
• Просмотр технологических параметров.
• Визуализация процессов и режимов работы.
• Отображение предупреждений и аварий.
• Удалённое управление разрешёнными функциями оборудования.

При организации удалённого доступа необходимо предусмотреть защиту промышленной сети и разграничение прав пользователей.

Дополнительные возможности

• Linux RT: операционная система для выполнения задач управления в реальном времени.
• Многоядерная обработка: распределение программных задач между двумя ядрами процессора.
• Память Retain: сохранение необходимых данных в энергонезависимой области.
• SD-карта: использование внешнего накопителя для совместимых программных задач.
• Два Ethernet-порта: возможность разделения промышленных сетей.
• Масштабирование: подключение локальных и удалённых модулей ввода/вывода.

Области применения

• Автоматизация производственных линий и технологического оборудования.
• Управление насосными станциями и системами водоснабжения.
• Автоматизация вентиляционных и климатических установок.
• Системы управления инженерным оборудованием зданий.
• Распределённые системы сбора и обработки данных.
• Интеграция с HMI и SCADA.
• Промышленные сети и системы диспетчеризации.
• Автоматизация складского и конвейерного оборудования.
• Энергетические системы и технологический мониторинг.
• Испытательные стенды и исследовательские комплексы.

Преимущества EC311

• Высокая производительность: двухъядерный ARM Cortex-A7, 1,2 ГГц.
• Встроенные каналы: 16 дискретных входов и 16 транзисторных выходов PNP.
• Операционная система: Linux RT.
• Два Ethernet-порта: независимые сети LAN A и LAN B.
• Масштабируемость: до 16 локальных модулей и распределённое расширение.
• Развитые коммуникации: поддержка промышленных сетевых протоколов.
• Программирование: CODESYS 3.5 и Licos Smart Control V5.
• Визуализация: поддержка WebVisu.
• Гибкость применения: от локальных систем управления до распределённых комплексов автоматизации.

Техническая документация

Скачать руководство пользователя EC Series (DOCX)
