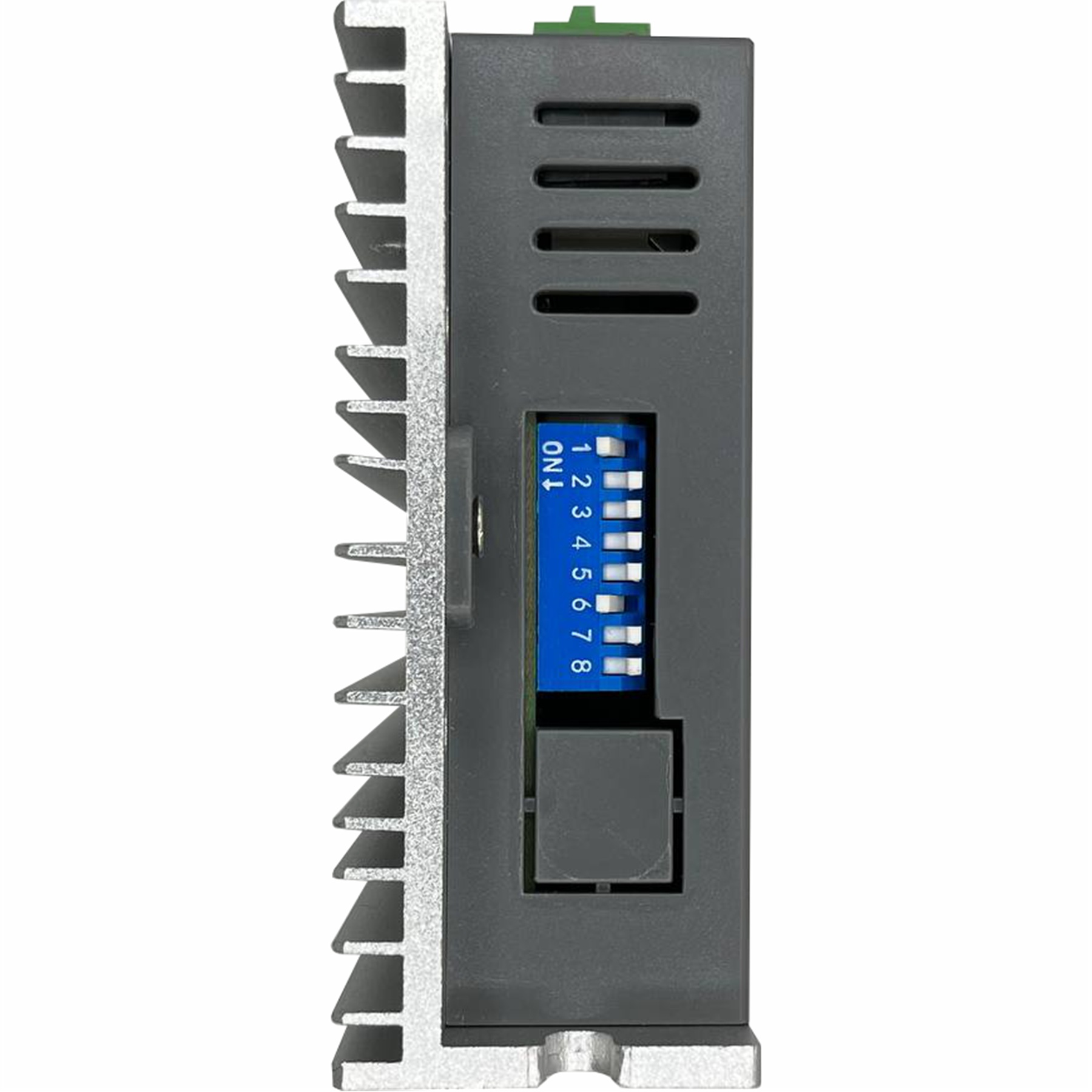

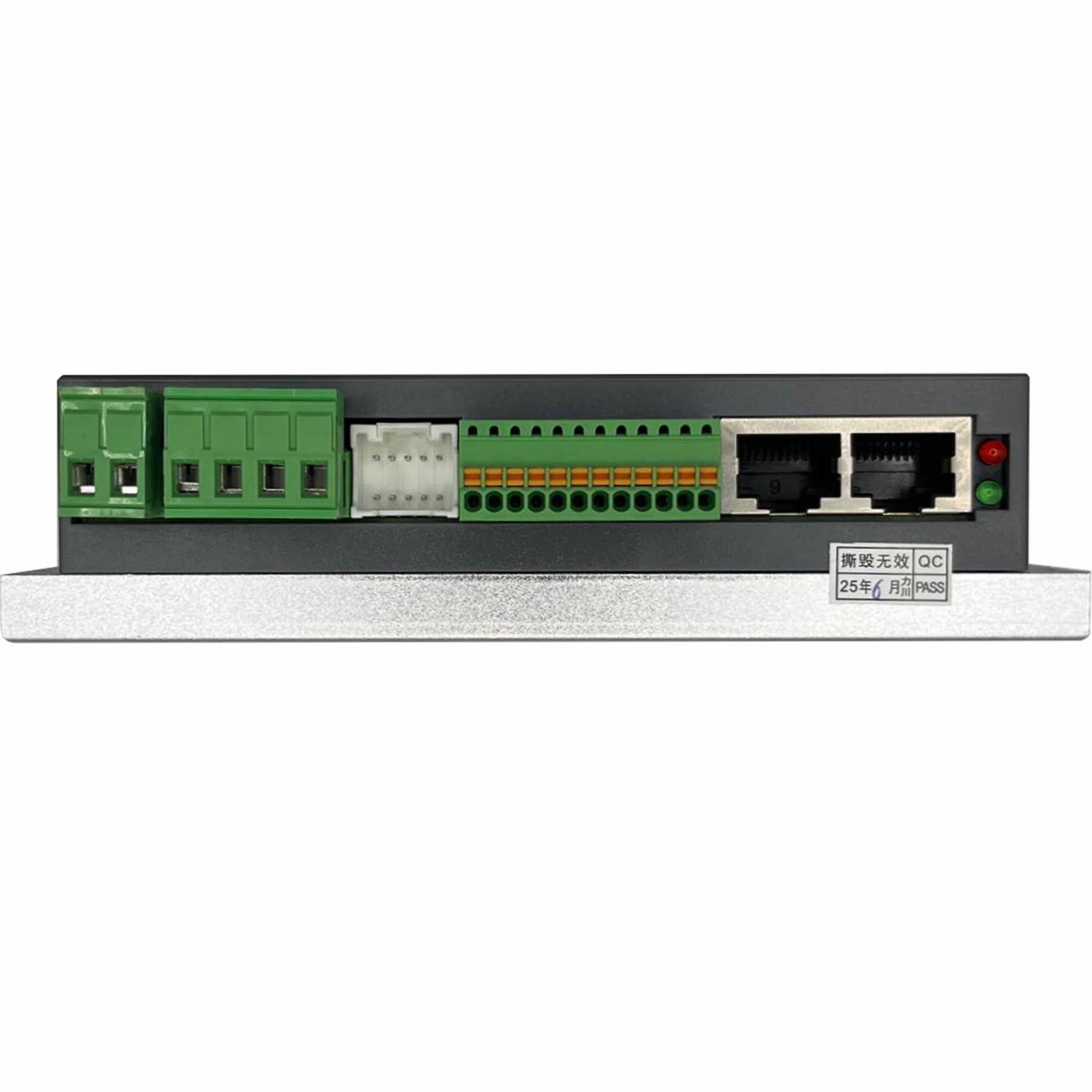

CL57-R — интеллектуальный драйвер двухфазного шагового двигателя с замкнутым контуром управления (Closed Loop), интерфейсом RS-485 и поддержкой протокола Modbus RTU для промышленной автоматизации и точного позиционирования.

Драйвер объединяет функции управления шаговым двигателем, обработки сигналов энкодера и встроенного одноосного контроллера движения.

Благодаря поддержке Modbus RTU, программируемым входам и выходам, режиму JOG, возврату в нулевую точку и многоэтапному позиционированию CL57-R подходит для станков с ЧПУ, робототехники, упаковочного оборудования, автоматизированных линий и других систем управления движением.

Основные технические характеристики

• Модель: CL57-R.
• Тип устройства: драйвер шагового двигателя с замкнутым контуром управления.
• Поддерживаемые двигатели: совместимые двухфазные шаговые двигатели с энкодером.
• Система управления: Closed Loop.
• Обратная связь: энкодер двигателя.
• Интерфейс связи: RS-485.
• Протокол обмена: Modbus RTU.
• Максимальный заявленный ток: 6 А.
• Дискретные входы: 7 DI.
• Дискретные выходы: 3 DO.
• Многоосевая система: заявлена возможность подключения до 32 приводов по RS-485.
• Встроенный контроллер движения: одноосный.
• Режим ручного перемещения: JOG.
• Возврат в исходное положение: Homing.
• Многоэтапное управление: до 16 сегментов движения.
• Настройка связи: адрес устройства и скорость обмена.
• Защитные функции: заявлена защита от перегрузки, перенапряжения, короткого замыкания и ошибок позиционирования.

Замкнутый контур управления Closed Loop

CL57-R использует обратную связь от энкодера для контроля фактического положения шагового двигателя.

Во время работы драйвер сравнивает заданное положение с фактическим и корректирует управление двигателем при возникновении отклонений.

Преимущества замкнутого контура:

• Контроль фактического положения вала.
• Коррекция отклонений в пределах возможностей привода.
• Повышение устойчивости к изменениям механической нагрузки.
• Обнаружение ошибок позиционирования.
• Снижение вероятности незамеченной потери шагов.
• Более стабильная работа при правильно настроенной системе.

Замкнутый контур не исключает полностью ошибки позиционирования. При превышении допустимой нагрузки или скорости возможны отклонения и формирование аварийного сигнала.

Управление через RS-485 и Modbus RTU

Одним из основных преимуществ CL57-R является поддержка промышленного интерфейса RS-485 с протоколом Modbus RTU.

Это позволяет организовать обмен данными между драйвером и совместимым программируемым контроллером, операторской панелью или системой автоматизации.

В зависимости от доступных регистров и команд драйвера могут реализовываться:

• Передача команд управления движением.
• Задание параметров скорости.
• Задание целевого положения.
• Запуск и остановка перемещения.
• Получение информации о состоянии привода.
• Чтение диагностических данных.
• Настройка параметров работы.

Конкретный перечень функций определяется картой регистров Modbus RTU драйвера CL57-R.

Подключение до 32 приводов

В исходном описании заявлена возможность объединения до 32 приводов в одной системе управления через RS-485.

Каждому устройству назначается собственный адрес, позволяющий контроллеру обращаться к отдельным приводам.

Такая архитектура подходит для построения многоосевых систем автоматизации.

Фактическое количество подключаемых устройств зависит от характеристик интерфейсов, схемы подключения, длины линии и параметров сети.

Обмен по Modbus RTU не гарантирует синхронное движение нескольких осей без дополнительной организации управления.

Встроенный одноосный контроллер движения

CL57-R сочетает функции драйвера шагового двигателя и одноосного контроллера движения.

Это позволяет выполнять отдельные операции позиционирования без необходимости формирования каждого управляющего импульса внешним контроллером.

В исходном описании заявлены:

• Ручное перемещение JOG.
• Возврат в нулевую точку Homing.
• 16-сегментное управление движением.
• Настройка скорости и положения.
• Управление через программируемые входы.
• Обмен командами по Modbus RTU.

Режим JOG

Режим JOG предназначен для ручного перемещения двигателя в выбранном направлении.

Он может использоваться при настройке оборудования, наладке механизмов и проверке движения отдельных осей.

Возможные применения:

• Ручное перемещение координатного стола.
• Настройка положения исполнительного механизма.
• Проверка направления вращения.
• Наладка производственного оборудования.

Возврат в нулевую точку Homing

Функция Homing предназначена для определения исходного положения механизма.

Она используется в системах, где перед началом работы необходимо установить известную координату.

В зависимости от настроек и возможностей драйвера возврат в нулевую точку может выполняться с использованием совместимых датчиков положения.

Функция востребована в координатных столах, станках с ЧПУ, робототехнике и автоматизированных механизмах.

16-сегментное управление движением

В CL57-R заявлена возможность выполнения программируемых последовательностей движения, состоящих из 16 сегментов.

Такая функция может использоваться для автоматизации повторяющихся перемещений.

Возможные задачи:

• Позиционирование механизма в нескольких точках.
• Последовательное перемещение исполнительного устройства.
• Управление подачей материала.
• Автоматизация циклических операций.
• Выполнение заданных перемещений в технологическом процессе.

Конкретные параметры сегментов и способы их запуска определяются документацией драйвера.

Программируемые входы и выходы

В исходном описании CL57-R указаны 7 дискретных входов и 3 дискретных выхода.

Они предназначены для взаимодействия драйвера с внешними устройствами и системой управления.

Возможные функции входов:

• Получение команд от кнопок управления.
• Подключение концевых выключателей.
• Получение сигналов от датчиков положения.
• Запуск предусмотренных режимов движения.

Выходы могут использоваться для передачи сигналов состояния привода и других предусмотренных производителем функций.

Назначение каналов, электрические параметры и возможность программирования определяются документацией CL57-R.

Энергоэффективность и снижение нагрева

Драйвер предусматривает регулирование тока двигателя в зависимости от режима работы.

Такой подход может уменьшать нагрев обмоток и энергопотребление по сравнению с постоянной работой на максимальном токе.

Основные преимущества:

• Регулирование тока в зависимости от нагрузки.
• Снижение энергопотребления при подходящих условиях.
• Уменьшение нагрева двигателя.
• Повышение эффективности работы системы.

Фактические показатели зависят от характеристик двигателя, нагрузки и настроек драйвера.

Совместимость с контроллерами и HMI

Благодаря RS-485 и Modbus RTU CL57-R может использоваться в системах автоматизации с совместимыми программируемыми контроллерами и операторскими панелями.

Возможные варианты подключения:

• Промышленные ПЛК с Modbus RTU Master.
• Контроллеры FLProg с поддержкой Modbus RTU Master.
• Операторские панели HMI с Modbus RTU Master.
• Контроллеры на базе STM32.
• Микроконтроллерные системы с интерфейсом RS-485.
• Промышленные системы управления движением.

Для настройки обмена необходимо учитывать адрес устройства, скорость связи, формат данных и карту регистров Modbus RTU.

Защитные функции

В исходном описании CL57-R заявлены защитные функции, направленные на повышение надёжности системы управления.

• Защита от перегрузки по току.
• Защита от перенапряжения.
• Защита от межфазных коротких замыканий.
• Контроль ошибок позиционирования.
• Диагностика аварийных состояний.

Точный перечень защит и условия их срабатывания определяются документацией производителя.

Настройка и ввод в эксплуатацию

Для корректной работы необходимо согласовать параметры драйвера с характеристиками двигателя, энкодера и системы управления.

Основные этапы:

• Проверка совместимости двигателя и драйвера.
• Подключение обмоток двигателя.
• Подключение энкодера.
• Подключение источника питания.
• Настройка параметров двигателя.
• Настройка адреса Modbus RTU.
• Выбор скорости обмена.
• Настройка режимов движения.
• Проверка направления вращения.
• Проверка работы обратной связи.
• Пробный запуск без механической нагрузки.

Настройка выполняется согласно руководству производителя CL57-R.

Области применения

• Фрезерные и гравировальные станки с ЧПУ.
• Координатные столы.
• Лазерные установки.
• Робототехника и манипуляторы.
• Упаковочные и сортировочные линии.
• Текстильное оборудование.
• Конвейерные системы.
• Механизмы подачи и позиционирования.
• Автоматизированные производственные линии.
• Испытательные и лабораторные стенды.

Преимущества CL57-R

• Замкнутый контур: контроль положения двигателя по сигналам энкодера.
• Modbus RTU: управление и обмен данными через RS-485.
• Встроенный контроллер: функции одноосного управления движением.
• JOG: ручное перемещение двигателя.
• Homing: возврат в исходное положение.
• 16-сегментное управление: выполнение программируемых последовательностей движения.
• 7 DI и 3 DO: подключение внешних устройств управления и сигнализации.
• Многоосевая архитектура: заявлена возможность подключения до 32 приводов по RS-485.
• Регулирование тока: возможность уменьшения нагрева и энергопотребления.
• Защитные функции: контроль перегрузок и аварийных состояний.
• Гибкость применения: ЧПУ, робототехника и промышленная автоматизация.
