LCDA357H — интеллектуальный драйвер трёхфазного шагового двигателя с замкнутым контуром управления (Closed Loop), обратной связью от энкодера и цифровой обработкой сигналов для систем промышленной автоматизации.

Драйвер предназначен для управления скоростью, направлением вращения и позиционированием совместимых трёхфазных шаговых двигателей.

Использование цифровых алгоритмов управления и обратной связи позволяет контролировать фактическое положение двигателя, корректировать отклонения и повышать устойчивость системы при изменении механической нагрузки.

LCDA357H может применяться в станках с ЧПУ, робототехнике, координатных механизмах, упаковочном оборудовании, производственных линиях и испытательных установках.

Основные технические характеристики

• Модель: LCDA357H.
• Тип устройства: драйвер трёхфазного шагового двигателя.
• Поддерживаемые двигатели: совместимые трёхфазные шаговые двигатели с энкодером.
• Система управления: замкнутый контур Closed Loop.
• Обратная связь: энкодер двигателя.
• Технология управления: цифровая обработка сигналов DSP и векторное управление.
• Микрошаговое управление: заявлено от 200 до 51 200 управляющих импульсов на оборот.
• Последовательный интерфейс: заявлен RS-232.
• Промышленный интерфейс: заявлен RS-485.
• Протокол связи: заявлен Modbus RTU.
• Дискретные входы: заявлено 7 DI.
• Дискретные выходы: заявлено 3 DO.
• Многоосная система: заявлена возможность подключения до 32 устройств через RS-485.

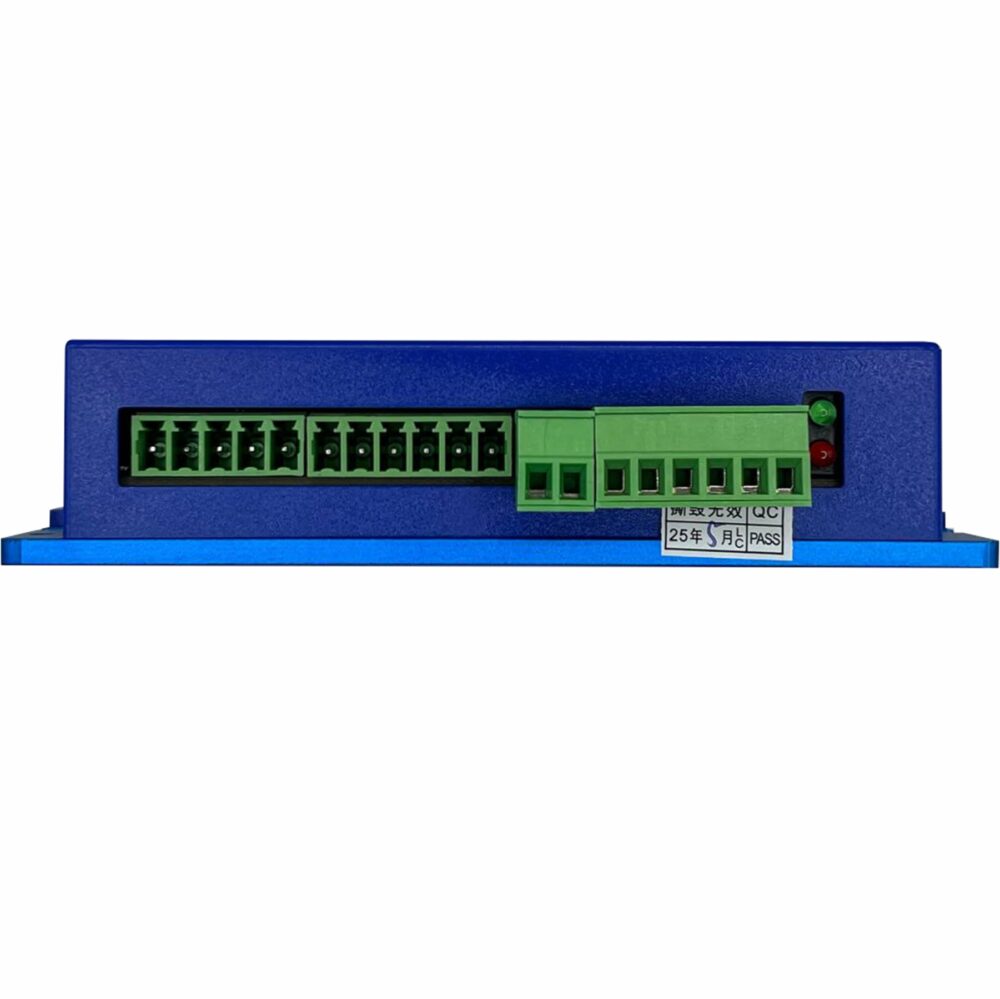

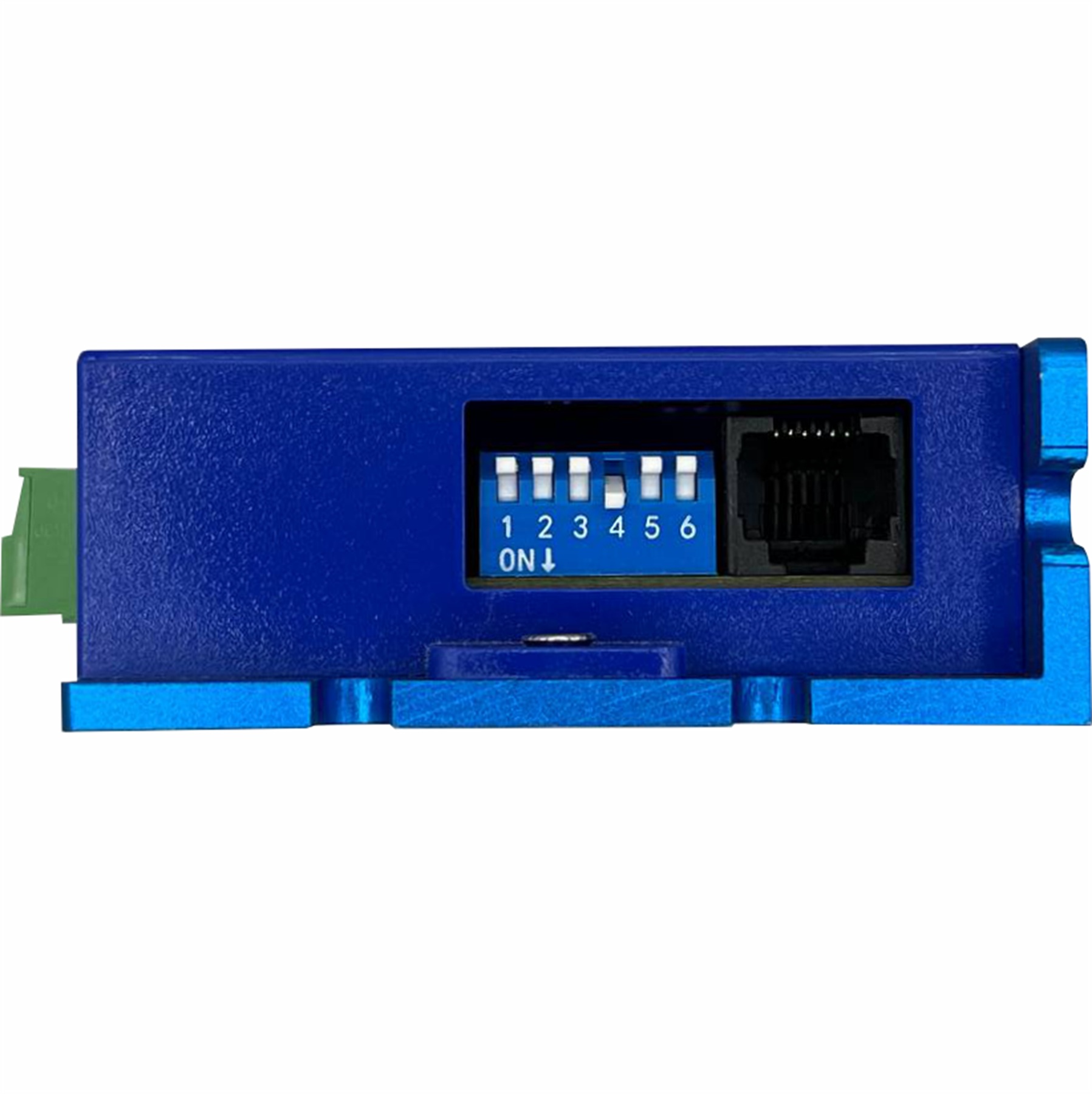

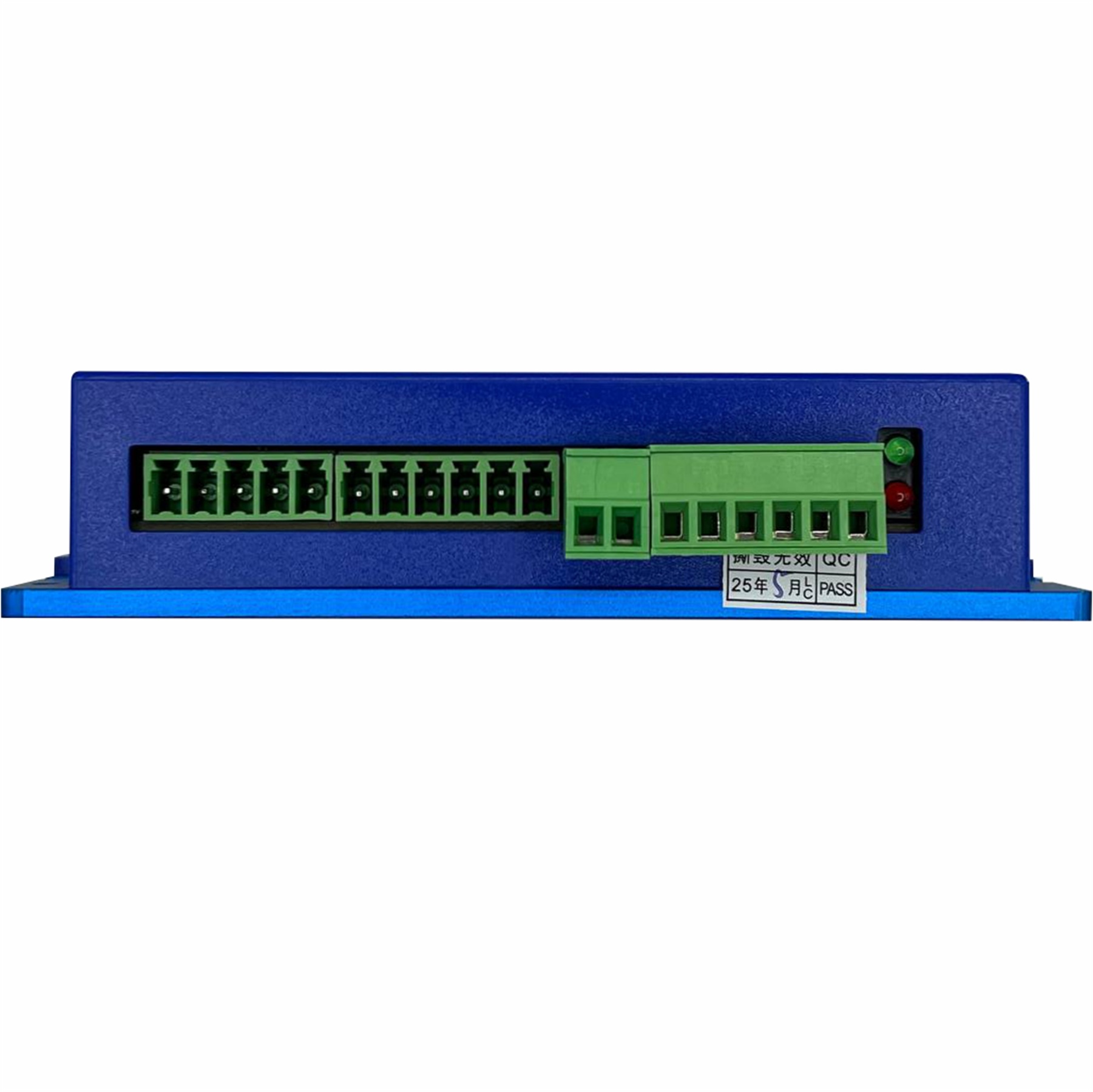

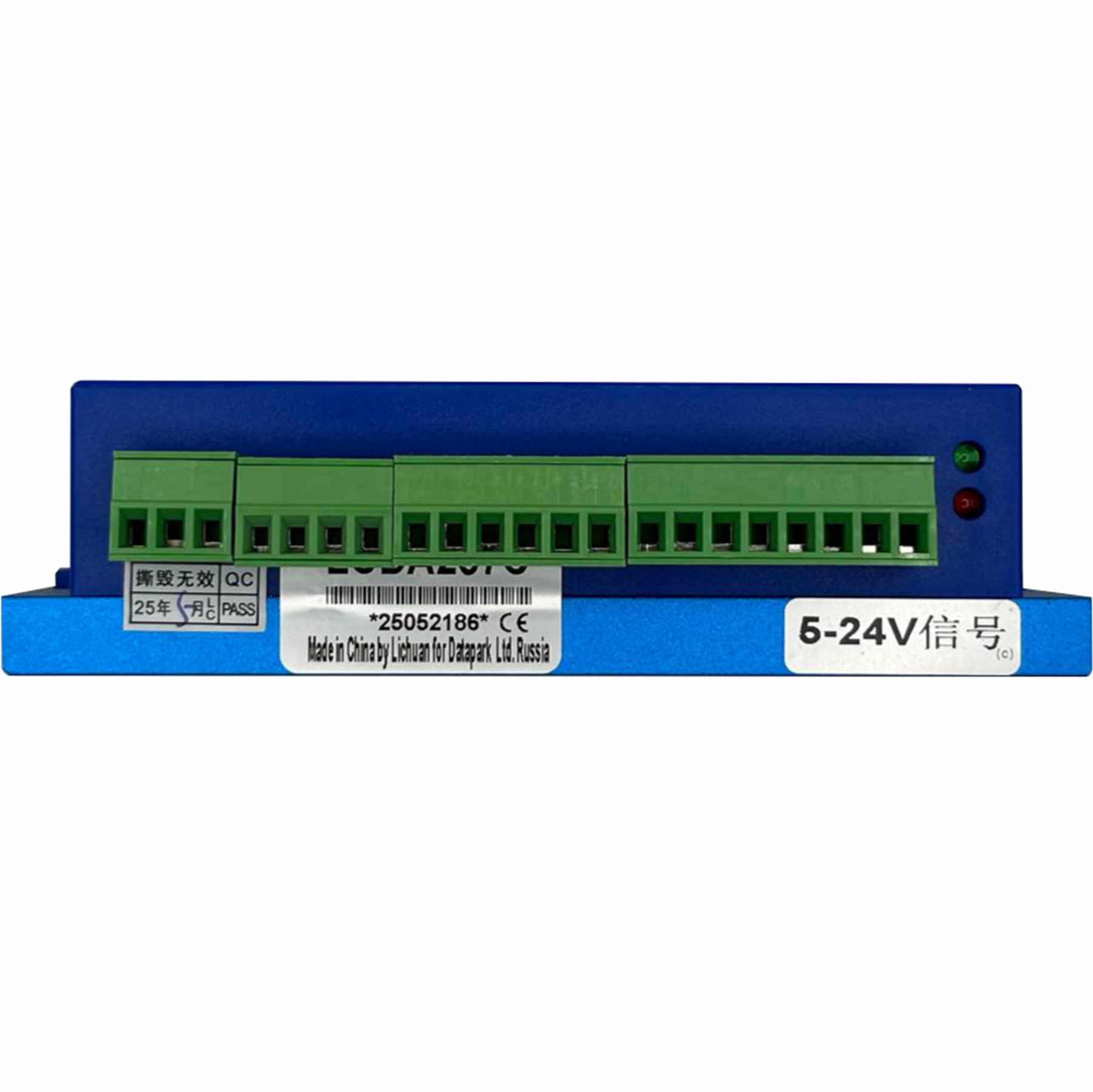

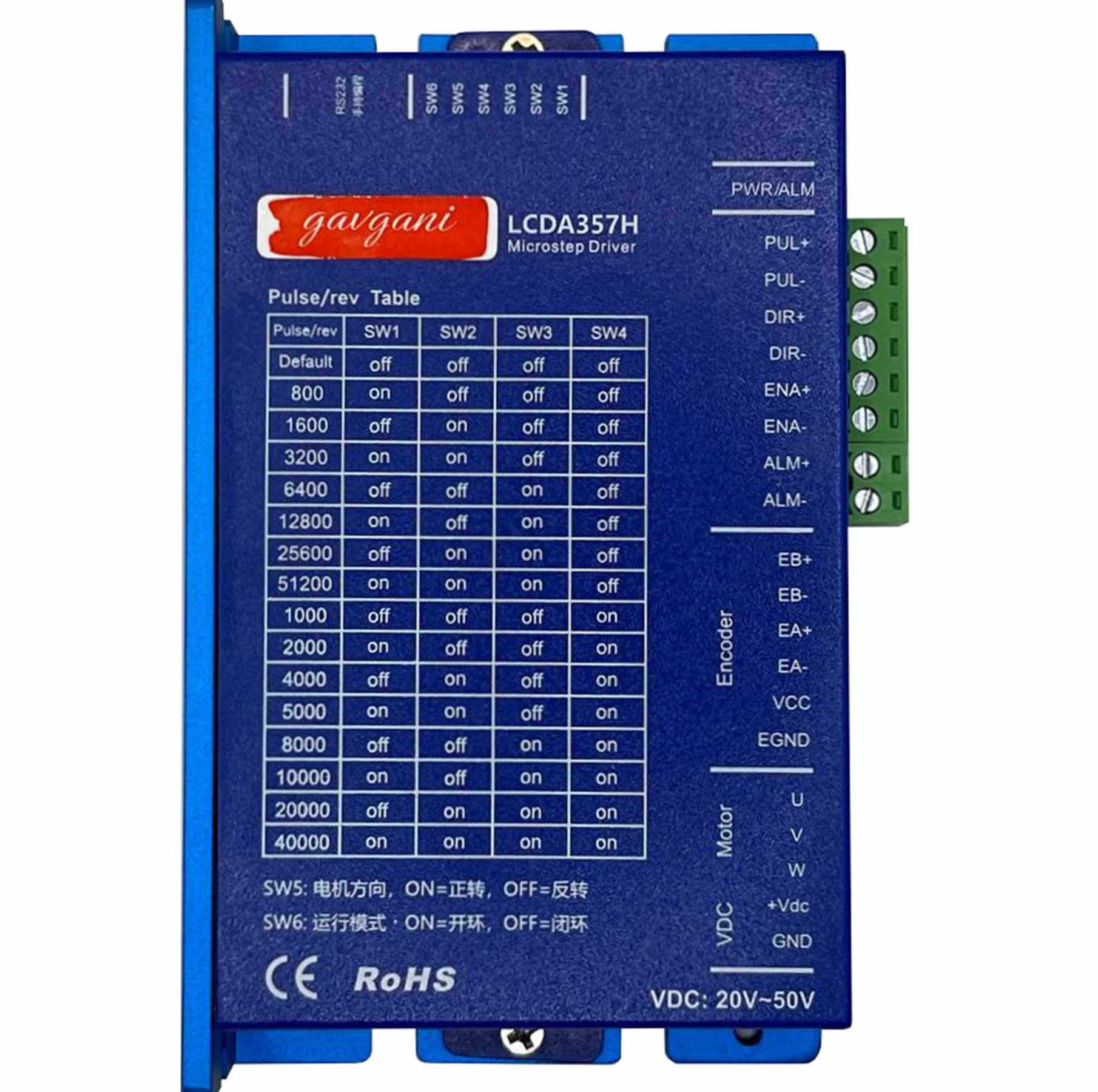

• Настройка: DIP-переключатели и функции автоматической настройки.
• Диагностика: светодиодная индикация состояния и ошибок.
• Защитные функции: заявлена защита от перегрузки по току, перенапряжения, перегрева и короткого замыкания.

Управление трёхфазными шаговыми двигателями

LCDA357H предназначен для управления трёхфазными шаговыми двигателями, используемыми в системах автоматического позиционирования.

Драйвер формирует управляющие токи в обмотках двигателя и обеспечивает выполнение заданных перемещений.

Основные возможности:

• Управление направлением вращения.
• Регулирование скорости движения.
• Позиционирование механизмов.
• Контроль фактического положения двигателя.
• Коррекция отклонений по сигналам энкодера.
• Настройка параметров движения.

При подборе двигателя необходимо учитывать номинальный ток, индуктивность обмоток, тип энкодера и электрическую совместимость с драйвером.

Замкнутый контур управления Closed Loop

Главная особенность LCDA357H — использование обратной связи от энкодера.

Во время работы драйвер сравнивает заданное положение двигателя с фактическим и корректирует управление при возникновении отклонений.

Преимущества замкнутого контура:

• Контроль фактического положения вала.
• Коррекция отклонений в пределах возможностей привода.
• Повышение устойчивости к изменениям нагрузки.
• Обнаружение ошибок позиционирования.
• Снижение вероятности незамеченной потери шагов.
• Повышение стабильности работы системы.

Замкнутый контур не исключает полностью ошибки позиционирования. При превышении допустимой нагрузки или скорости возможны отклонения и формирование аварийного сигнала.

DSP и векторное управление

В исходном описании LCDA357H заявлено использование цифровой обработки сигналов DSP и алгоритмов векторного управления.

Эти технологии предназначены для регулирования токов двигателя и обработки информации обратной связи.

Возможные преимущества:

• Плавное управление вращением.
• Снижение вибраций при подходящих режимах работы.
• Уменьшение акустического шума.
• Регулирование тока в зависимости от режима движения.
• Повышение устойчивости системы к изменению нагрузки.

Микрошаговое управление

В исходном описании драйвера заявлено разрешение от 200 до 51 200 управляющих импульсов на оборот.

Микрошаговое управление позволяет формировать более мелкие командные перемещения двигателя.

Основные возможности:

• Настройка разрешения перемещения.
• Повышение плавности вращения.
• Уменьшение вибраций.
• Снижение шума при соответствующей настройке.
• Адаптация движения под особенности механизма.

Фактическая точность позиционирования зависит от двигателя, энкодера, механической передачи и нагрузки.

Количество управляющих импульсов на оборот не является гарантированной механической точностью позиционирования.

Интерфейсы RS-232 и RS-485

В исходном описании LCDA357H заявлена поддержка последовательных интерфейсов RS-232 и RS-485.

Также указана возможность обмена данными по протоколу Modbus RTU.

При наличии соответствующих функций интерфейсы могут использоваться для:

• Настройки параметров драйвера.
• Передачи управляющих команд.
• Получения информации о состоянии двигателя.
• Чтения диагностических данных.
• Интеграции с совместимыми программируемыми контроллерами.

Наличие интерфейсов и доступность конкретных команд необходимо подтвердить по технической документации LCDA357H.

Многоосные системы управления

В исходном описании заявлена возможность объединения до 32 приводов через RS-485.

При соответствующей аппаратной и программной поддержке такая конфигурация позволяет создавать системы управления несколькими механизмами.

Возможные задачи:

• Управление несколькими координатными осями.
• Автоматизация последовательных перемещений.
• Контроль нескольких исполнительных механизмов.
• Создание распределённых систем управления движением.

Фактическое количество подключаемых устройств и возможности синхронизации зависят от реализации интерфейса и протокола обмена.

Программируемые входы и выходы

В исходном описании LCDA357H указано наличие 7 дискретных входов и 3 дискретных выходов.

При подтверждении данной конфигурации входы и выходы могут использоваться для взаимодействия с внешними датчиками и системой управления.

Возможные задачи:

• Получение управляющих сигналов.
• Подключение концевых выключателей.
• Получение сигналов от датчиков положения.
• Передача информации о состоянии драйвера.
• Сигнализация аварийных состояний.

Назначение каналов и электрические параметры определяются документацией производителя.

Энергоэффективность и снижение нагрева

В LCDA357H заявлена функция регулирования тока двигателя в зависимости от режима работы.

Такой подход может уменьшать энергопотребление и нагрев обмоток по сравнению с постоянной работой на максимальном токе.

Основные преимущества:

• Регулирование тока двигателя.
• Снижение энергопотребления при подходящих условиях.
• Уменьшение нагрева обмоток.
• Повышение эффективности работы системы.

Фактические показатели зависят от характеристик двигателя, нагрузки и настроек драйвера.

Защита и диагностика

В исходном описании LCDA357H заявлены защитные функции и светодиодная диагностика.

• Защита от перегрузки по току.
• Защита от перенапряжения.
• Защита от перегрева.
• Защита от межфазных коротких замыканий.
• Контроль ошибок позиционирования.
• Светодиодная индикация аварийных состояний.

В исходном описании приведены примеры индикации:

• 1 вспышка — перегрузка по току.
• 2 вспышки — перенапряжение.
• 7 вспышек — превышение допустимого отклонения положения.

Коды ошибок необходимо сверять с руководством конкретной версии драйвера.

Подключение к программируемым контроллерам

LCDA357H может использоваться в составе систем управления движением совместно с промышленными контроллерами и специализированными устройствами.

Возможные варианты:

• Промышленные ПЛК с совместимыми интерфейсами управления.
• Контроллеры FLProg с подходящими средствами управления приводами.
• Контроллеры движения для станков с ЧПУ.
• Микроконтроллерные системы на базе STM32.
• Специализированные контроллеры позиционирования.

Перед подключением необходимо проверить электрические уровни сигналов, интерфейсы связи и совместимость используемого двигателя.

Настройка и ввод в эксплуатацию

Для корректной работы драйвера необходимо согласовать его параметры с характеристиками подключённого двигателя и энкодера.

Основные этапы:

• Проверка совместимости двигателя и драйвера.
• Подключение трёхфазных обмоток двигателя.
• Подключение энкодера.
• Подключение источника питания.
• Настройка параметров двигателя.
• Выбор режима управления.
• Настройка разрешения перемещения.
• Проверка направления вращения.
• Проверка работы обратной связи.
• Пробный запуск без механической нагрузки.

Настройка выполняется согласно руководству производителя LCDA357H.

Области применения

• Фрезерные и гравировальные станки с ЧПУ.
• Лазерные установки.
• Координатные столы.
• Робототехника и манипуляторы.
• Упаковочные и маркировочные машины.
• Текстильное оборудование.
• Автоматизированные конвейеры.
• Механизмы подачи и позиционирования.
• Промышленные производственные линии.
• Испытательные и лабораторные стенды.

Преимущества LCDA357H

• Трёхфазное управление: работа с совместимыми трёхфазными шаговыми двигателями.
• Замкнутый контур: контроль положения двигателя по сигналам энкодера.
• DSP-алгоритмы: цифровое управление токами двигателя.
• Микрошаговое управление: заявлено до 51 200 импульсов на оборот.
• Энергоэффективность: регулирование тока в зависимости от режима работы.
• Диагностика: светодиодная индикация состояния и ошибок.
• Защитные функции: контроль перегрузок и аварийных состояний.
• Гибкость применения: ЧПУ, робототехника и промышленная автоматизация.
