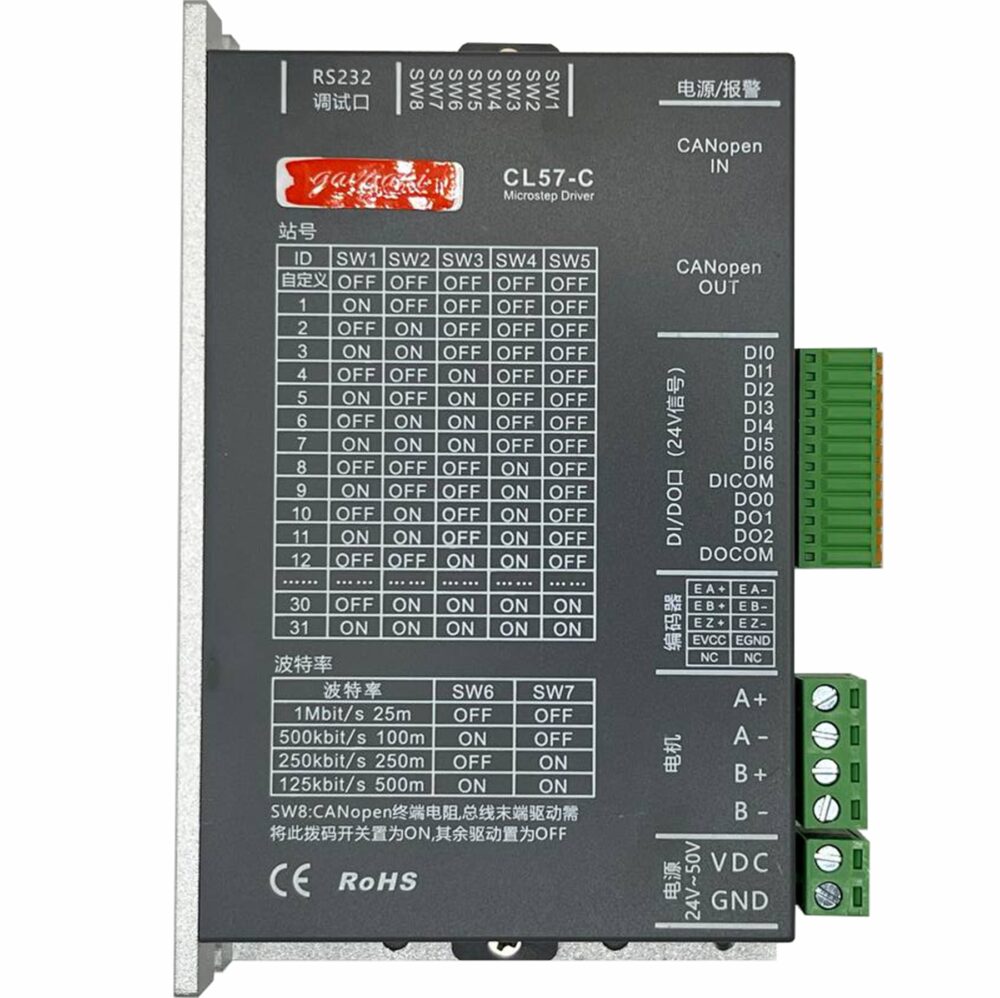

CL57-C — драйвер двухфазного шагового двигателя с замкнутым контуром управления (Closed Loop), обратной связью от энкодера и заявленной поддержкой интерфейсов RS-232 и CANopen.

Драйвер предназначен для управления скоростью, направлением вращения и позиционированием шаговых двигателей в станках с ЧПУ, робототехнике, автоматизированных производственных линиях и других системах промышленной автоматизации.

Использование замкнутого контура позволяет контролировать фактическое положение двигателя, корректировать отклонения и повышать устойчивость системы к изменениям механической нагрузки.

Основные технические характеристики

• Модель: CL57-C.
• Тип устройства: драйвер шагового двигателя с замкнутым контуром.
• Поддерживаемые двигатели: совместимые двухфазные шаговые двигатели.
• Типоразмеры двигателей: NEMA 17 и NEMA 23 при соответствии электрических параметров.
• Система управления: Closed Loop.
• Обратная связь: подключение совместимого энкодера.
• Микрошаговое управление: заявлено до 51 200 импульсов на оборот.
• Последовательный интерфейс: заявлен RS-232.
• Промышленный протокол: заявлен CANopen.
• Регулирование тока: динамическая настройка в зависимости от режима работы.
• Защитные функции: заявлена защита от перегрузки по току, перенапряжения и ошибок позиционирования.

Замкнутый контур управления Closed Loop

Главная особенность CL57-C — использование обратной связи от энкодера двигателя.

Во время работы драйвер получает управляющие команды и одновременно контролирует фактическое положение вала.

Это позволяет сравнивать заданное и фактическое положение двигателя и корректировать управление при возникновении отклонений.

Основные возможности замкнутого контура:

• Контроль положения двигателя.
• Коррекция отклонений в пределах возможностей привода.
• Повышение устойчивости к изменениям нагрузки.
• Возможность обнаружения ошибок позиционирования.
• Снижение вероятности незамеченной потери шагов.
• Повышение стабильности работы системы.

Замкнутый контур не исключает полностью ошибки позиционирования. При превышении допустимой нагрузки или скорости двигатель может потерять синхронизацию, а драйвер — сформировать аварийное сообщение при наличии соответствующей функции.

Микрошаговое управление

CL57-C поддерживает микрошаговое управление для получения более плавного движения шагового двигателя.

В исходном описании заявлено разрешение до 51 200 управляющих импульсов на оборот.

Микрошаговое управление позволяет:

• Уменьшать вибрации двигателя.
• Повышать плавность вращения.
• Снижать акустический шум при подходящих режимах работы.
• Получать более мелкие командные перемещения.
• Настраивать характеристики движения под конкретный механизм.

Фактическая точность позиционирования зависит от двигателя, энкодера, нагрузки и механической передачи.

Энергоэффективность и снижение нагрева

Драйвер предусматривает динамическое регулирование тока двигателя в зависимости от режима работы.

Такая технология может уменьшать энергопотребление и нагрев обмоток по сравнению с режимами постоянного максимального тока.

Основные преимущества:

• Регулирование тока в зависимости от нагрузки.
• Уменьшение нагрева двигателя при подходящих условиях.
• Снижение энергопотребления.
• Повышение эффективности использования двигателя.

Фактическое снижение температуры и энергопотребления зависит от нагрузки, режима движения и настроек системы.

Промышленные интерфейсы RS-232 и CANopen

В исходном описании CL57-C заявлена поддержка RS-232 и CANopen.

Эти средства связи могут использоваться для настройки оборудования и интеграции с совместимыми системами управления.

• RS-232: последовательный интерфейс для обмена данными с совместимыми устройствами.
• CANopen: промышленный протокол для взаимодействия с контроллерами и устройствами автоматизации.

Конкретные функции интерфейсов, поддерживаемые команды и режимы управления необходимо уточнять по документации данной модификации драйвера.

Совместимость с шаговыми двигателями

CL57-C предназначен для работы с совместимыми двухфазными шаговыми двигателями, оснащёнными энкодером.

В исходном описании указаны типоразмеры:

• NEMA 17.
• NEMA 23.

При подборе двигателя необходимо учитывать:

• Номинальный ток обмоток.
• Индуктивность двигателя.
• Тип и разрешение энкодера.
• Электрическую совместимость сигналов обратной связи.
• Требуемый крутящий момент.
• Условия эксплуатации.

Типоразмер NEMA определяет монтажные размеры двигателя, но сам по себе не гарантирует электрическую совместимость с драйвером.

Подключение к программируемым контроллерам

CL57-C может использоваться в системах управления движением совместно с промышленными контроллерами и микроконтроллерными устройствами при наличии подходящего интерфейса управления.

Возможные варианты:

• Промышленные ПЛК.
• Контроллеры FLProg с совместимыми средствами управления приводами.
• Контроллеры движения для станков с ЧПУ.
• Системы на базе STM32.
• Микроконтроллерные устройства Arduino.
• Специализированные CANopen-контроллеры.

Перед подключением необходимо проверить поддерживаемые интерфейсы, электрические уровни сигналов и требования программной конфигурации.

Защитные функции

В исходном описании CL57-C заявлены защитные функции, предназначенные для повышения надёжности системы управления.

• Защита от перегрузки по току.
• Защита от перенапряжения.
• Контроль ошибок позиционирования.
• Диагностика аварийных режимов работы.

Точный перечень защит и условия их срабатывания определяются документацией производителя.

Защитные функции не заменяют правильный выбор двигателя, источника питания и соблюдение требований электробезопасности.

Настройка и ввод в эксплуатацию

Для корректной работы драйвера необходимо согласовать его параметры с характеристиками подключённого двигателя и энкодера.

Основные этапы:

• Проверка совместимости двигателя и драйвера.
• Подключение обмоток двигателя.
• Подключение энкодера.
• Подключение источника питания.
• Настройка параметров двигателя.
• Выбор режима управления.
• Проверка направления вращения.
• Проверка работы обратной связи.
• Настройка параметров движения.
• Пробный запуск без механической нагрузки.

Настройка выполняется в соответствии с руководством производителя драйвера CL57-C.

Области применения

• Фрезерные и гравировальные станки с ЧПУ.
• Координатные столы.
• Лазерные установки.
• Робототехника и манипуляторы.
• Автоматизированные конвейеры.
• Упаковочные и сортировочные линии.
• Механизмы подачи и позиционирования.
• Испытательные и лабораторные стенды.
• Учебные проекты по управлению движением.

Преимущества CL57-C

• Замкнутый контур: контроль положения двигателя по сигналам энкодера.
• Микрошаговое управление: заявлено до 51 200 импульсов на оборот.
• Динамическое регулирование тока: возможность уменьшения нагрева и энергопотребления.
• Обратная связь: контроль отклонений фактического положения.
• Промышленные интерфейсы: заявлены RS-232 и CANopen.
• Защитные функции: защита от перегрузки и перенапряжения.
• Совместимость: работа с подходящими двухфазными шаговыми двигателями.
• Гибкость применения: ЧПУ, робототехника и промышленная автоматизация.
