DataPark LCMT-06SLC17NB-60M01930B + LC10E-600W — комплект сервопривода мощностью 600 Вт с интерфейсом EtherCAT для точного управления положением, скоростью и перемещением механизмов в промышленных системах автоматизации.

Комплект объединяет серводвигатель, сервопривод LC10E-600W и соединительные кабели для построения систем управления движением с обратной связью.

Оборудование предназначено для станков с ЧПУ, координатных столов, упаковочных машин, робототехники, автоматизированных производственных линий и других установок, требующих точного позиционирования и согласованной работы исполнительных механизмов.

Использование сервосистемы с энкодером позволяет контролировать фактическое положение двигателя, корректировать движение и выполнять алгоритмы управления с учётом обратной связи.

Состав комплекта

• Серводвигатель LCMT-06SLC17NB-60M01930B: двигатель с номинальной мощностью 600 Вт.
• Сервопривод LC10E-600W: электронный блок управления с интерфейсом EtherCAT.
• Силовой кабель: для подключения двигателя к сервоприводу.
• Кабель энкодера: для передачи сигналов обратной связи.

Комплект позволяет упростить подбор основных компонентов сервосистемы и сократить время монтажа оборудования.

Основные технические характеристики

• Производитель: DataPark.
• Модель двигателя: LCMT-06SLC17NB-60M01930B.
• Модель сервопривода: LC10E-600W.
• Номинальная мощность двигателя: 600 Вт.
• Размер фланца: 60 мм.
• Номинальный крутящий момент: 1,91 Н·м.
• Пиковый крутящий момент: до 5,73 Н·м.
• Номинальная скорость: расчётно около 3000 об/мин при мощности 600 Вт и моменте 1,91 Н·м.
• Система управления: замкнутый контур с обратной связью.
• Энкодер: предусмотрен датчик положения вала.
• Сетевой интерфейс сервопривода: EtherCAT.
• Напряжение питания системы: заявлен класс 220 В, точные параметры подключения определяются паспортом сервопривода.
• Степень защиты двигателя: заявлено IP65.
• Рабочая температура двигателя: заявлено от −20 до +50 °C.

Серводвигатель LCMT-06SLC17NB-60M01930B

LCMT-06SLC17NB-60M01930B — серводвигатель мощностью 600 Вт, предназначенный для систем промышленного управления движением.

Компактный фланец размером 60 мм позволяет использовать двигатель в механизмах с ограниченным монтажным пространством.

В исходных характеристиках указаны:

• Номинальный крутящий момент — 1,91 Н·м.
• Пиковый крутящий момент — до 5,73 Н·м.
• Степень защиты корпуса — IP65.
• Рабочая температура — от −20 до +50 °C.

Двигатель предназначен для управления движением с использованием обратной связи по положению вала.

Точные значения номинального тока, скорости вращения, параметров энкодера и наличие электромагнитного тормоза определяются конкретным исполнением двигателя.

Замкнутый контур управления

Сервосистема использует обратную связь от энкодера, позволяющую контролировать фактическое положение двигателя.

Во время работы сервопривод получает команды от управляющего контроллера и сравнивает заданные параметры движения с фактическими данными.

Это позволяет:

• Контролировать положение вала двигателя.
• Регулировать скорость вращения.
• Корректировать отклонения положения.
• Управлять ускорением и замедлением.
• Контролировать движение при изменении нагрузки.
• Выполнять алгоритмы точного позиционирования.
• Обнаруживать ошибки управления при поддержке соответствующих функций.

Точность позиционирования зависит от характеристик энкодера, настроек сервопривода, механической передачи и условий эксплуатации.

Энкодер и обратная связь

Серводвигатель оснащается энкодером, который передаёт информацию о положении и скорости вращения в сервопривод.

В исходном описании упоминаются энкодеры с разрешением 17 и 23 бита.

• 17-битный энкодер: до 131 072 различимых положений на оборот.
• 23-битный энкодер: до 8 388 608 различимых положений на оборот.

Конкретный тип и разрешение установленного энкодера необходимо уточнять по маркировке двигателя.

Высокое разрешение обратной связи позволяет реализовывать точные алгоритмы позиционирования, но не гарантирует само по себе микронную точность перемещения механизма.

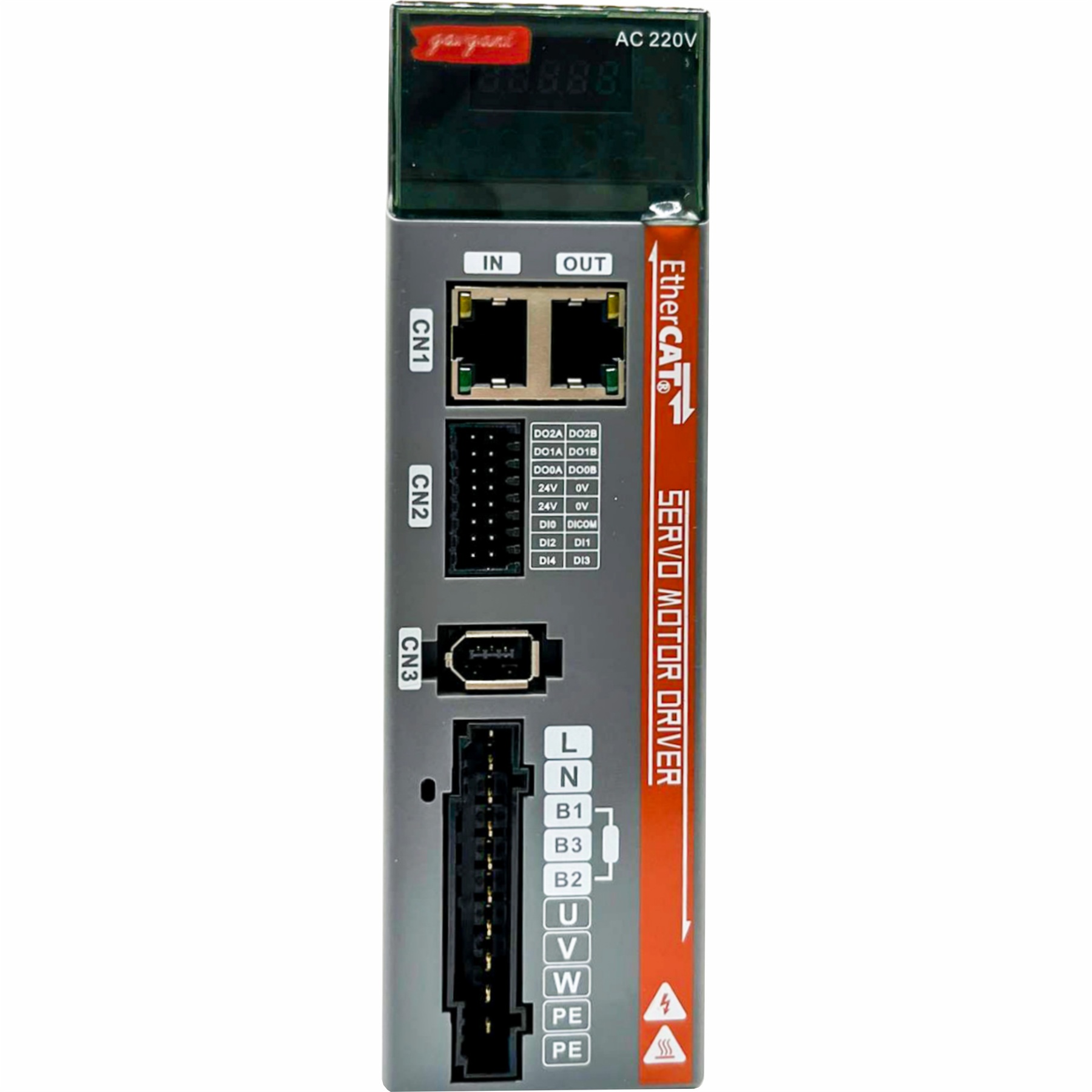

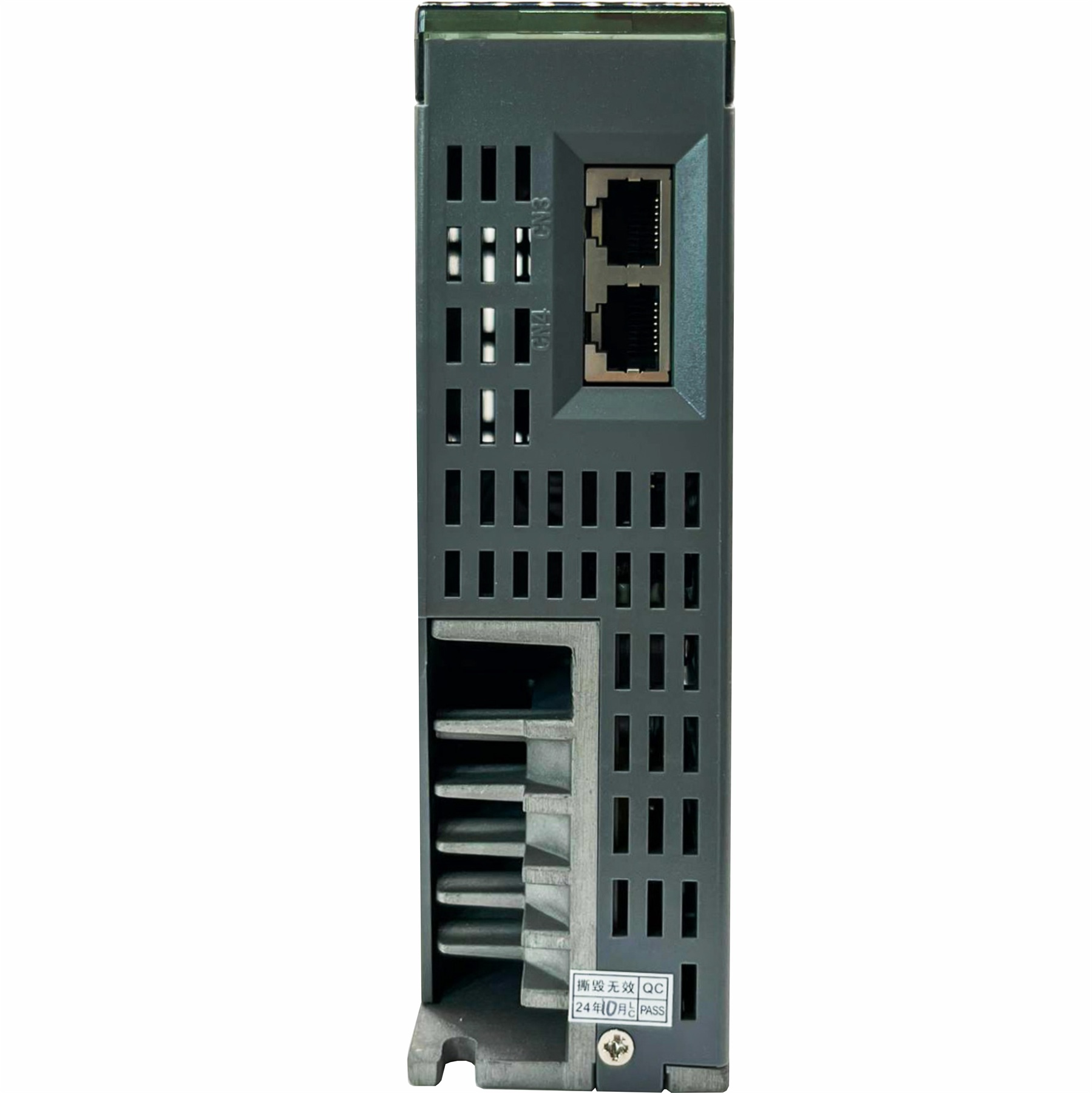

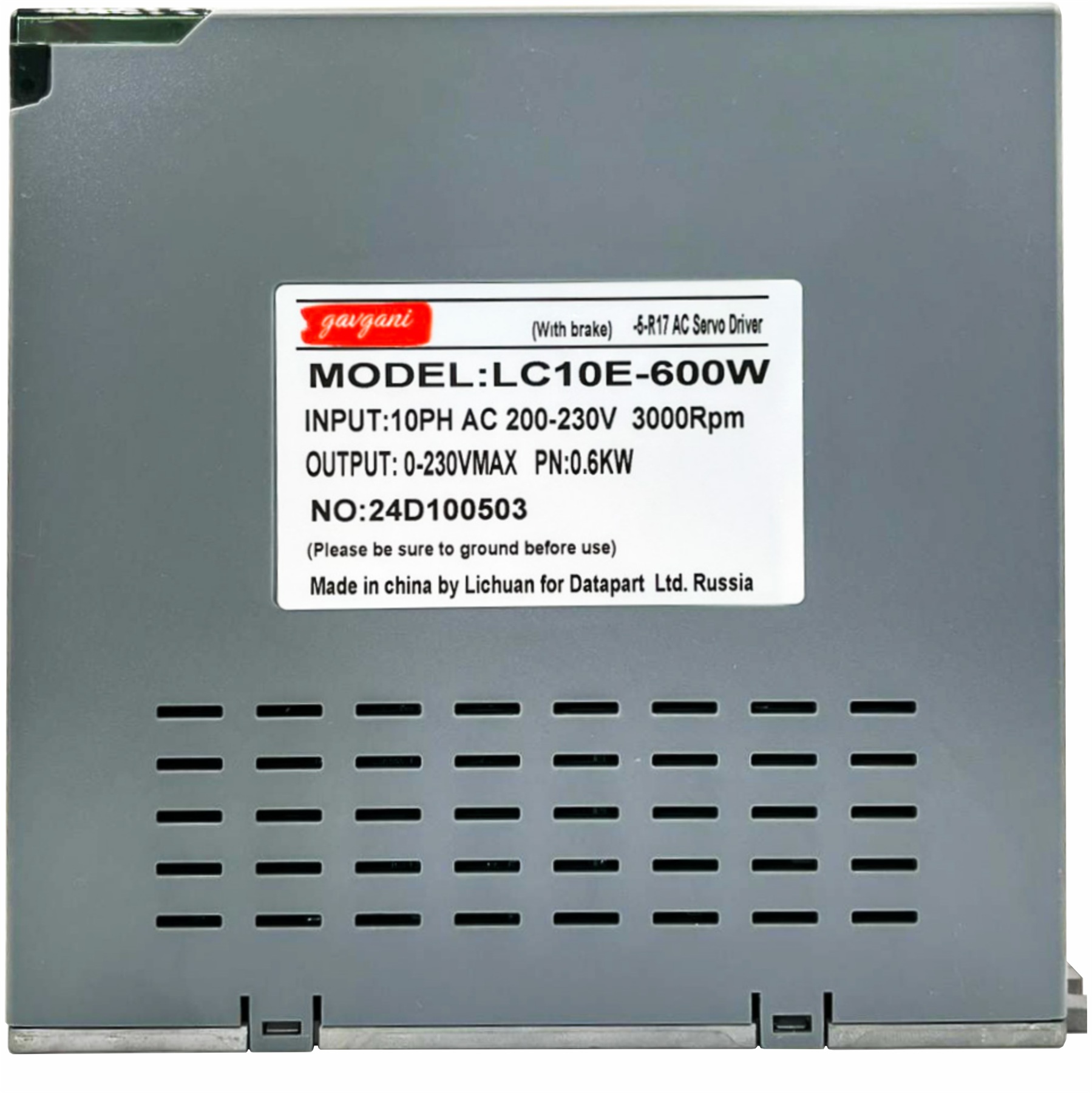

Сервопривод LC10E-600W с EtherCAT

LC10E-600W — электронный сервопривод, предназначенный для управления совместимым серводвигателем и обмена данными через промышленную сеть EtherCAT.

Сервопривод обрабатывает управляющие команды, формирует токи обмоток двигателя и использует данные энкодера для контроля движения.

Основные задачи:

• Управление вращением двигателя.
• Регулирование скорости.
• Контроль положения.
• Обработка сигналов энкодера.
• Настройка параметров движения.
• Диагностика состояния сервосистемы.
• Обмен данными с совместимым EtherCAT-контроллером.

В исходном описании также заявлены защита от перегрузки, короткого замыкания и перегрева, возможность программной настройки и мониторинга параметров.

Промышленный интерфейс EtherCAT

EtherCAT — промышленная технология обмена данными, предназначенная для высокоскоростного взаимодействия контроллеров и исполнительных устройств.

Использование EtherCAT позволяет организовать сетевое управление совместимыми сервоприводами и построить распределённую систему управления движением.

Преимущества технологии:

• Быстрый обмен управляющими данными.
• Передача информации о состоянии сервопривода.
• Возможность координации нескольких осей движения.
• Сокращение количества отдельных сигнальных соединений.
• Интеграция в промышленные системы автоматизации.
• Возможность построения многоосевых систем позиционирования.

Для работы требуется контроллер с поддержкой EtherCAT Master и совместимое программное обеспечение.

Подключение к программируемым контроллерам

Комплект LCMT-06SLC17NB-60M01930B + LC10E-600W может использоваться с промышленными контроллерами и специализированными системами управления движением, поддерживающими EtherCAT.

Возможные варианты:

• Промышленные ПЛК с EtherCAT Master.
• Контроллеры движения с поддержкой EtherCAT.
• Системы управления станками с ЧПУ.
• Многоосевые системы позиционирования.
• Распределённые системы промышленной автоматизации.

Наличие обычного Ethernet-порта у контроллера не означает автоматической поддержки EtherCAT.

Соединительные кабели

В состав комплекта входят соединительные кабели для подключения двигателя и системы обратной связи.

• Силовой кабель: предназначен для соединения двигателя с силовыми выходами сервопривода.
• Кабель энкодера: предназначен для передачи сигналов положения двигателя.

В исходном описании заявлены следующие особенности кабелей:

• Силиконовая изоляция.
• Экранированная конструкция.
• Длина 3 м.
• Разъёмы серии MS3106/MS3102.
• Устойчивость к температурным и механическим воздействиям.

Фактические характеристики кабелей и типы разъёмов определяются комплектацией поставки.

Для устойчивой работы системы необходимо соблюдать требования к подключению и прокладке силовых и сигнальных кабелей.

Защитные функции

В сервоприводе LC10E-600W заявлены защитные функции, направленные на повышение надёжности работы системы.

• Защита от перегрузки по току.
• Защита от короткого замыкания.
• Защита от перегрева.
• Контроль состояния сервопривода.
• Диагностика ошибок при поддержке соответствующих функций.

Защитные функции не заменяют правильный выбор оборудования, настройку допустимых параметров и соблюдение требований электробезопасности.

Настройка и ввод в эксплуатацию

Для корректной работы комплекта необходимо выполнить подключение компонентов и настройку параметров сервосистемы.

Основные этапы:

• Проверка соответствия двигателя и сервопривода.
• Подключение силового кабеля двигателя.
• Подключение кабеля энкодера.
• Подключение питания сервопривода.
• Настройка параметров двигателя.
• Настройка EtherCAT-соединения.
• Выбор режима управления.
• Проверка направления вращения.
• Настройка ускорения и замедления.
• Проверка работы обратной связи.
• Пробный запуск без механической нагрузки.

Настройка выполняется согласно технической документации двигателя и сервопривода.

Области применения

• Фрезерные и токарные станки с ЧПУ.
• Лазерные и гравировальные установки.
• Упаковочные и пакетоформирующие машины.
• Автоматизированные производственные линии.
• Робототехника и манипуляторы.
• Координатные столы.
• Многоосевые системы управления движением.
• Конвейерное оборудование.
• Пищевое и текстильное оборудование.
• Измерительные установки.
• Испытательные и лабораторные стенды.

Преимущества комплекта DataPark с EtherCAT

• Мощность 600 Вт: применение в системах промышленного управления движением.
• Компактный двигатель: фланец 60 мм.
• Обратная связь: контроль положения и скорости двигателя.
• Сетевое управление: интерфейс EtherCAT.
• Многоосевая автоматизация: возможность координации приводов при поддержке контроллера.
• Гибкая настройка: выбор параметров работы сервопривода.
• Диагностика: контроль состояния системы и обработка ошибок.
• Соединительные кабели: упрощение монтажа оборудования.
• Широкое применение: ЧПУ, робототехника, производственные линии и испытательные установки.
