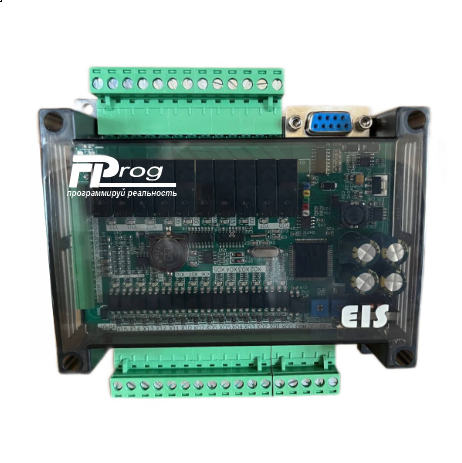

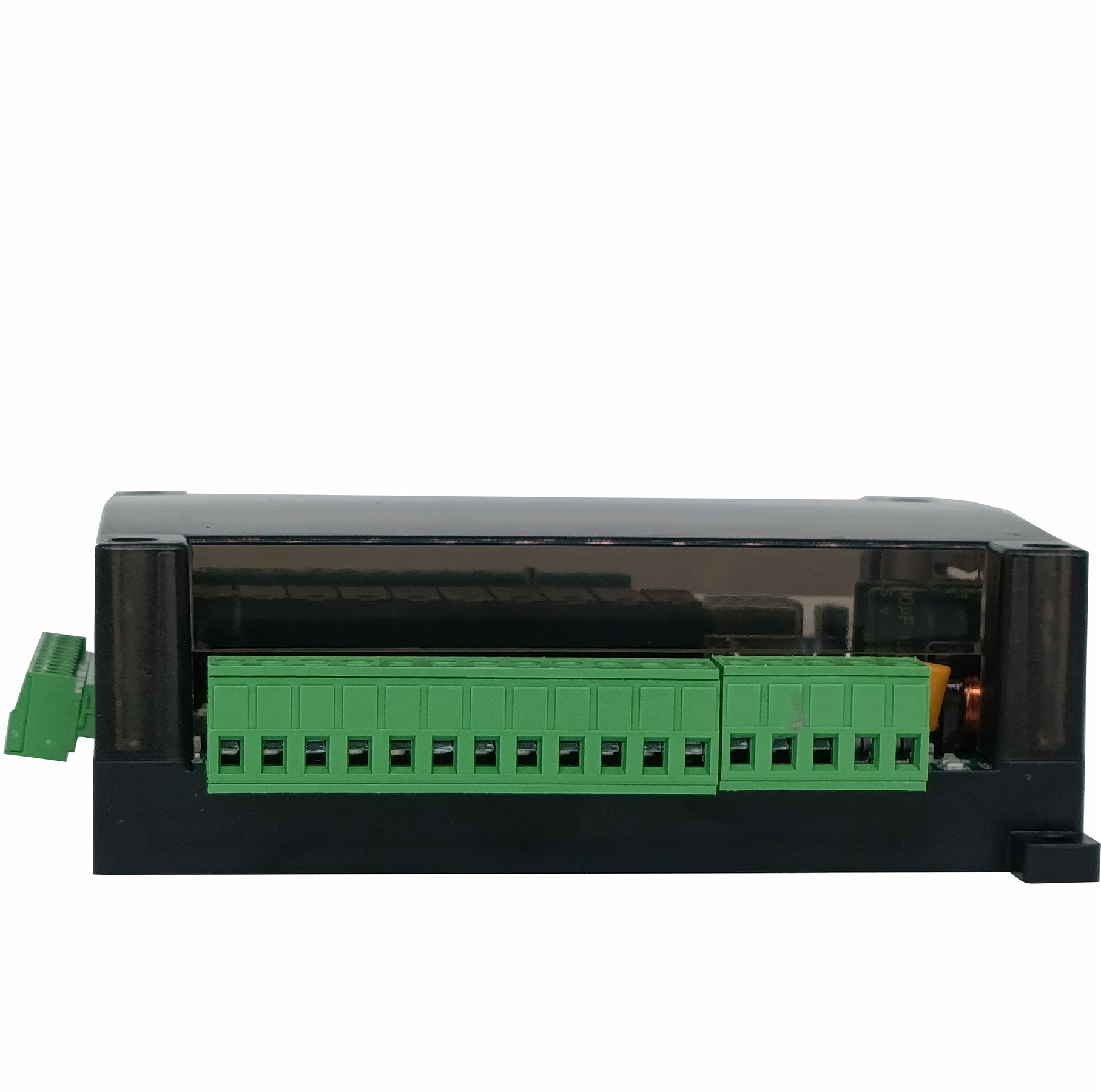

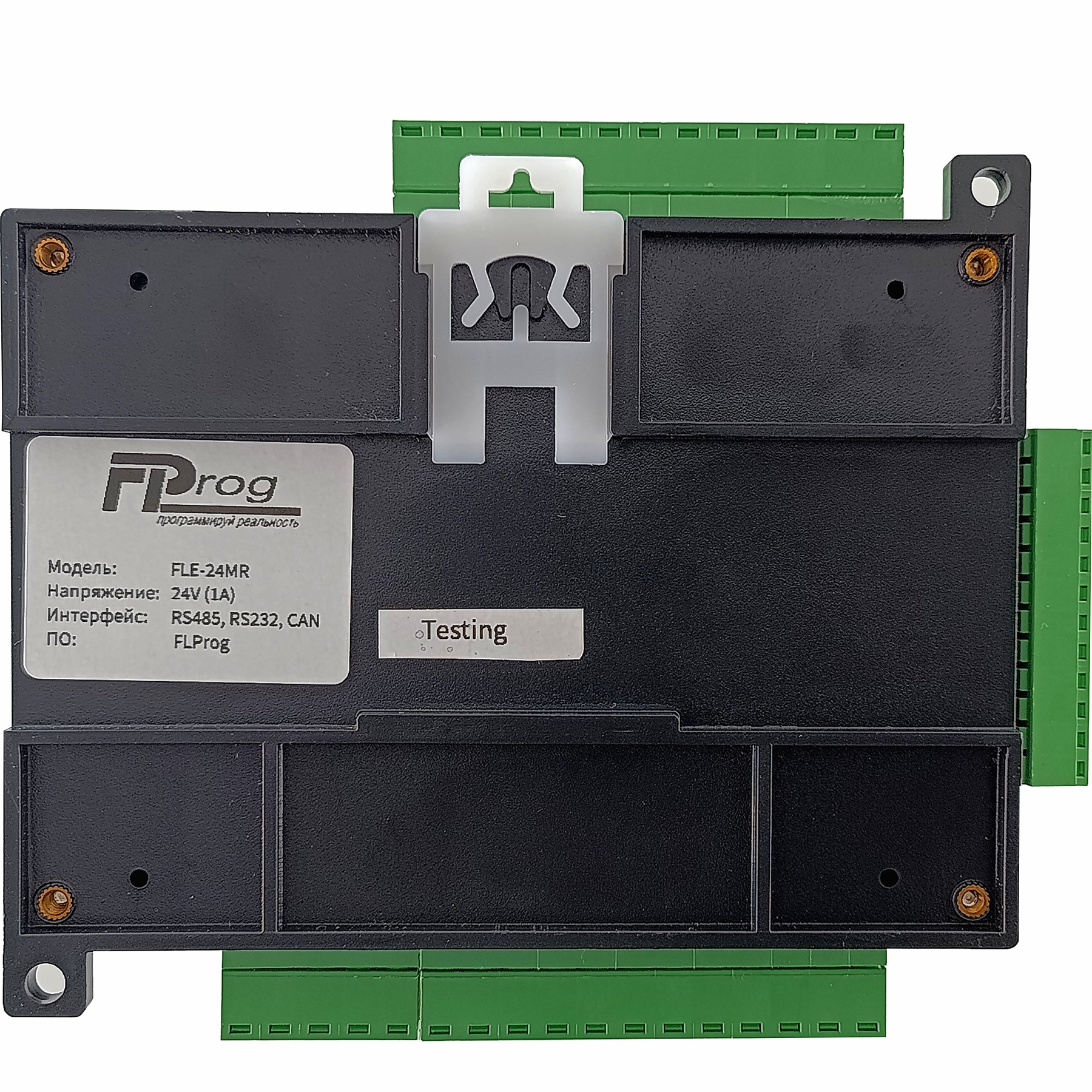

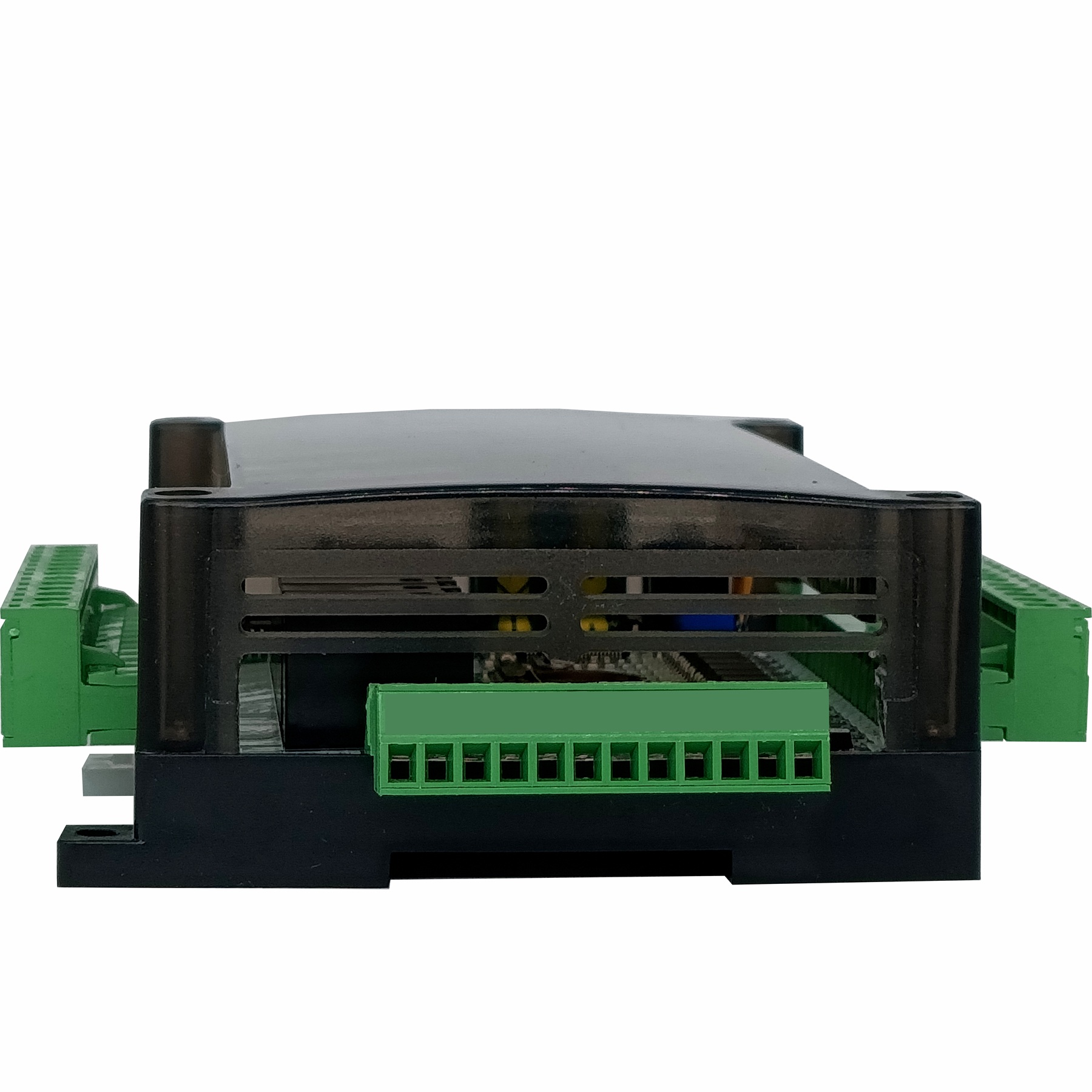

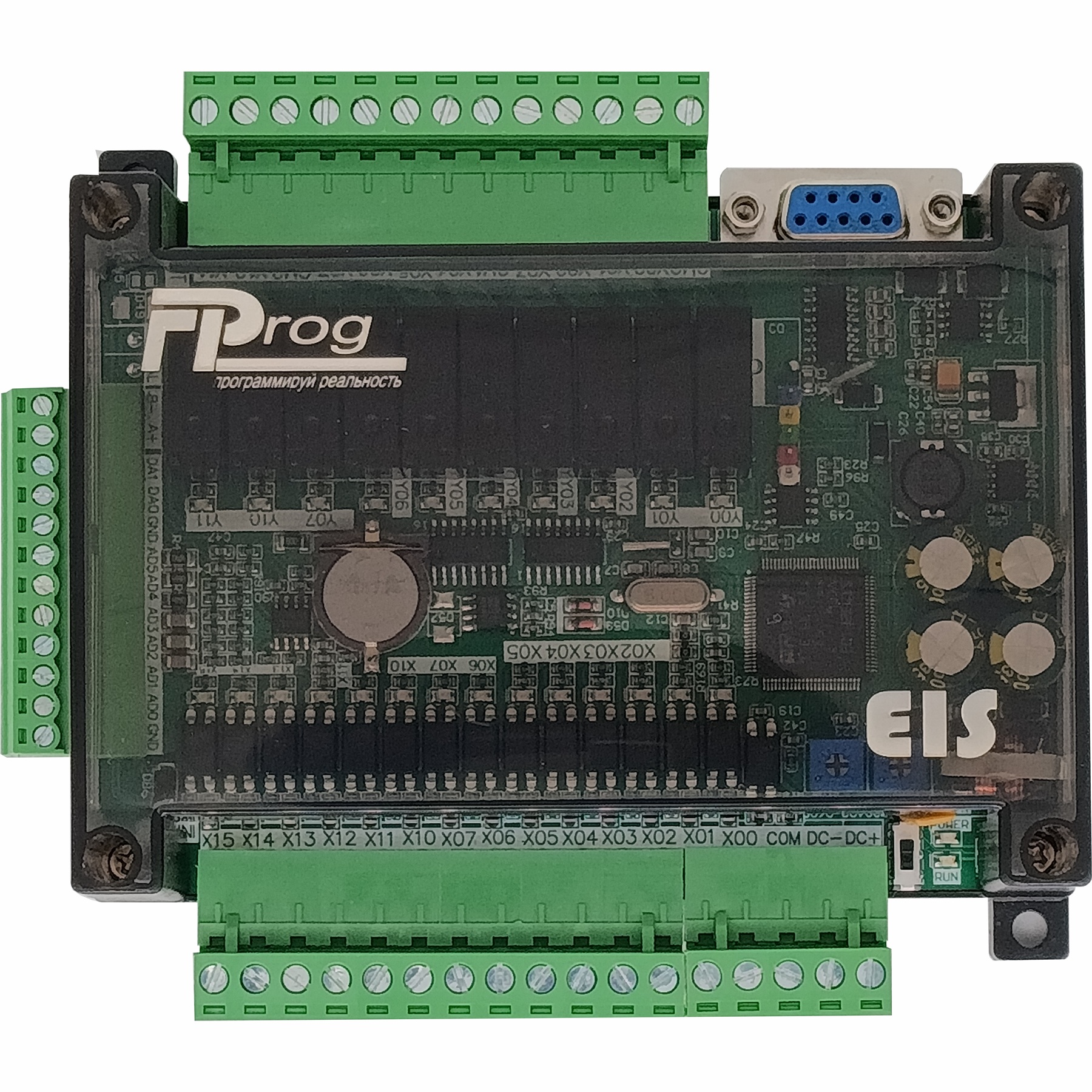

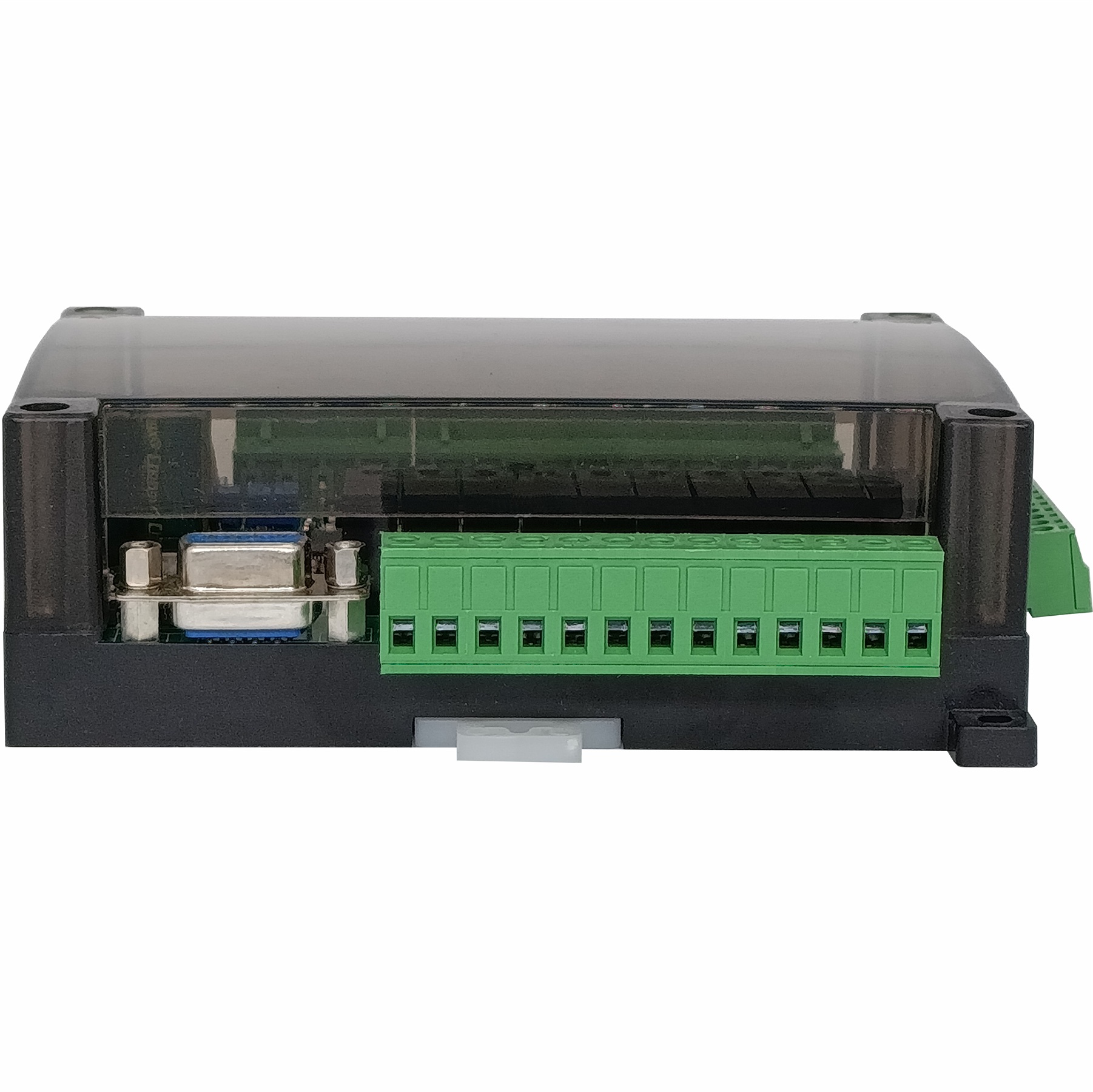

ПЛК FLE-24MR

Описание

Основанный на отлаженной и производительной платформе STM32F1 серии от STMicroelectronics, контроллер FLE-24MR представляет собой профессиональное решение для задач промышленной автоматизации среднего уровня и сложных любительских проектов. Его архитектура обеспечивает высокую скорость выполнения логических операций и обработки данных, критически важную для управления быстрыми процессами, такими как счет импульсов энкодеров, ШИМ-регулирование и работа с последовательными интерфейсами.

Контроллер спроектирован для максимальной гибкости ввода/вывода:

*   Цифровые входы (14x): Все входы типа NPN. 6 высокоскоростных каналов (до 12 кГц) выделены для подсчета импульсов или подключения инкрементальных энкодеров. Остальные входы – универсальные дискретные.

*   Цифровые выходы (10x): Выходы релейные, обеспечивающие коммутацию нагрузки до 5А. Идеальны для управления реле, соленоидами, световыми индикаторами, малыми двигателями постоянного тока.

*   Аналоговые входы (6x): Предусмотрено 3 входа с диапазоном 0-10В и 3 входа с диапазоном 0-20мА. Позволяют подключать датчики температуры (термопары, RTD через преобразователи), давления, уровня, расхода, потенциометры и т.д. с автоматическим масштабированием в программной среде.

*   Аналоговые выходы (2x): 2 независимых канала с выходным сигналом 0-10В. Используются для плавного управления частотными преобразователями, пропорциональными клапанами, задатчиками скорости/момента и другими устройствами с аналоговым входом.

*   Интерфейсы связи: Встроенные порты RS-485 (рекомендуется для промышленных сетей благодаря помехозащищенности) и RS-232. Поддерживают обмен данными по стандартным промышленным протоколам (таким как Modbus RTU Master/Slave), обеспечивая интеграцию с:

*   Панелями оператора (HMI)

*   SCADA-системами

*   Другими ПЛК и умными устройствами (частотники, датчики с интерфейсом)

*   Компьютерами для диагностики и настройки.

*   Часы реального времени (RTC): Встроенный модуль часов реального времени с автономной батарейкой (обычно CR2032) для ведения точного времени и даты. Критически важен для задач, требующих привязки к времени суток (графики работы, отчетность, управление освещением).

*   Среда разработки: Программирование и конфигурирование контроллера осуществляется в бесплатной среде FLProg. FLProg использует язык релейных диаграмм (LD) и функциональных блоков (FBD), что делает его интуитивно понятным как для инженеров-электриков, так и для программистов. Среда предоставляет полный доступ ко всем функциям контроллера, включая работу с энкодерами, аналоговыми сигналами, таймерами, счетчиками, ПИД-регуляторами, обработку строк и взаимодействие по протоколам связи.

Ключевые применения:

*   Автоматизация малых и средних технологических линий (конвейеры, упаковка, сортировка).

*   Управление насосными станциями и вентиляционными установками.

*   Контроль позиционирования с использованием шаговых двигателей и сервоприводов (через внешние драйверы).

*   Системы диспетчеризации и сбора данных (температура, давление, расход).

*   Управление освещением, климатом, доступом в зданиях.

*   Сложные проекты энтузиастов: робототехника, умная теплица/дом, самодельные станки с ЧПУ, тестовые стенды.

Преимущества FLE-24MR:

*   Производительность: Ядро ARM Cortex-M4 (STM32F1) обеспечивает высокую скорость вычислений.

*   Универсальность Ввода/Вывода: Идеальный баланс дискретных, аналоговых и высокоскоростных каналов.

*   Промышленная надежность: Рассчитан на работу в условиях производства.

*   Гибкость связи: RS-485/RS-232 для легкой интеграции в существующие системы.

*   Независимые часы (RTC): Для временных зависимых процессов.

*   Бесплатная и мощная среда FLProg: Значительно снижает стоимость разработки и ввода в эксплуатацию.

*   Поддержка энкодеров: Прямое подключение до 3 инкрементальных энкодеров.

*   Сообщество: Активное сообщество пользователей FLProg для обмена опытом и решениями.
