LC86H2150 + CL3-E86H — комплект двухфазного шагового двигателя NEMA 34 с энкодером, драйвером замкнутого контура управления (Closed Loop) и соединительными кабелями для автоматизации движения и точного позиционирования механизмов.

Комплект предназначен для создания систем управления движением в станках с ЧПУ, координатных столах, робототехнике, упаковочном оборудовании, автоматизированных производственных линиях и испытательных установках.

В отличие от обычных шаговых систем с разомкнутым контуром, двигатель с энкодером позволяет драйверу получать информацию о фактическом положении вала и корректировать управление с учётом обратной связи.

Использование двигателя типоразмера NEMA 34 позволяет применять комплект в механизмах, требующих более крупного двигателя и повышенного крутящего момента по сравнению с компактными приводами NEMA 17 и NEMA 23.

Состав комплекта

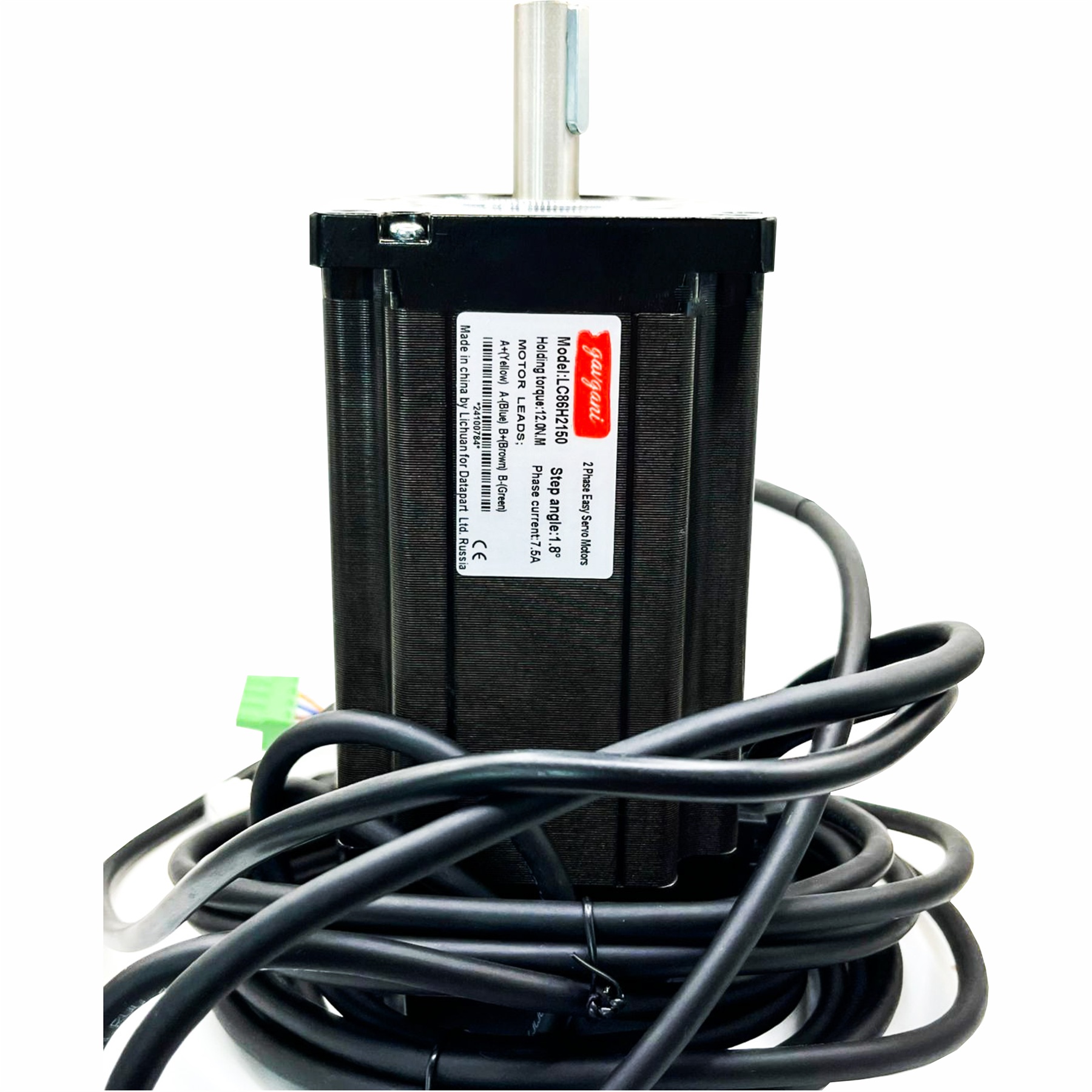

• Шаговый двигатель LC86H2150: двухфазный двигатель NEMA 34 со встроенным энкодером.

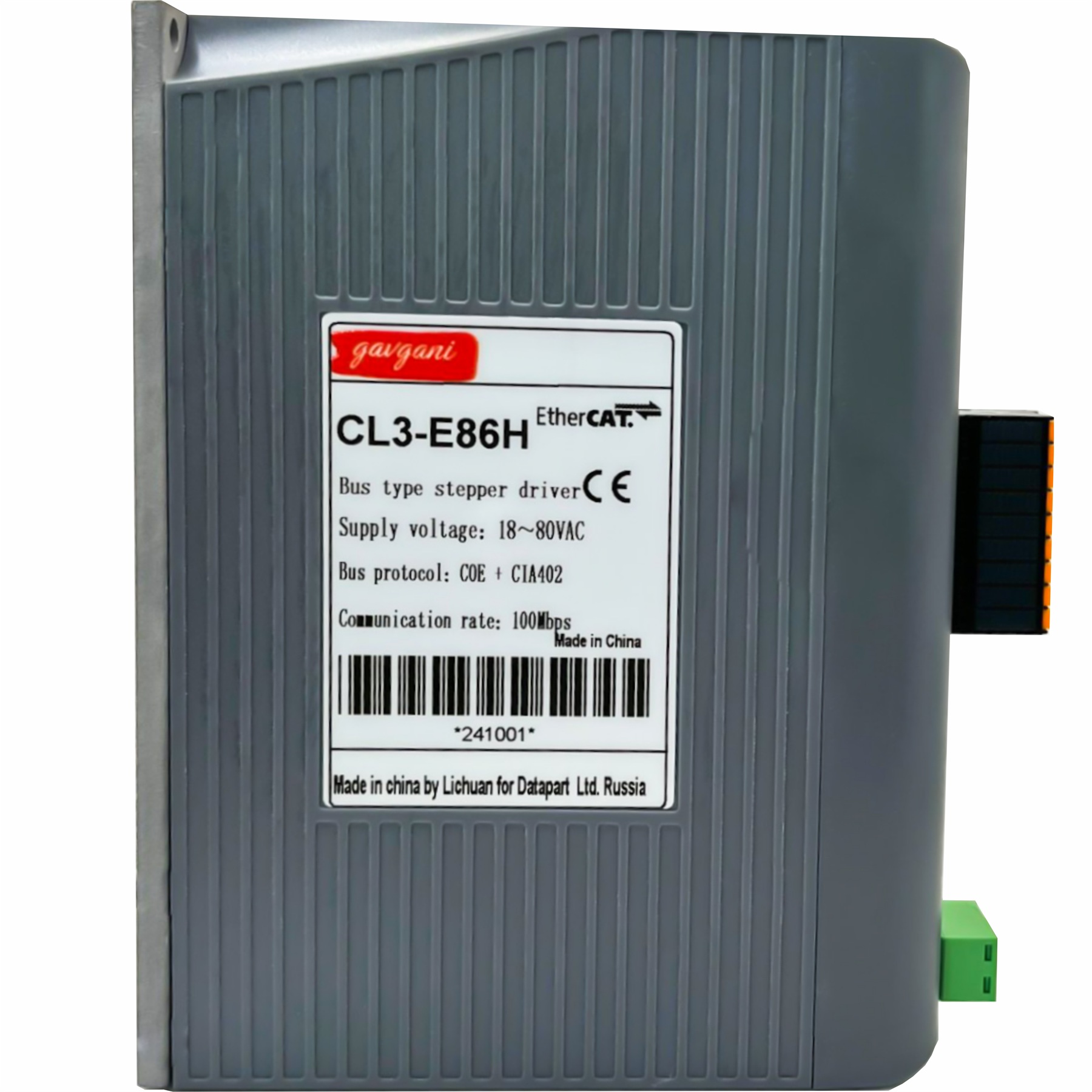

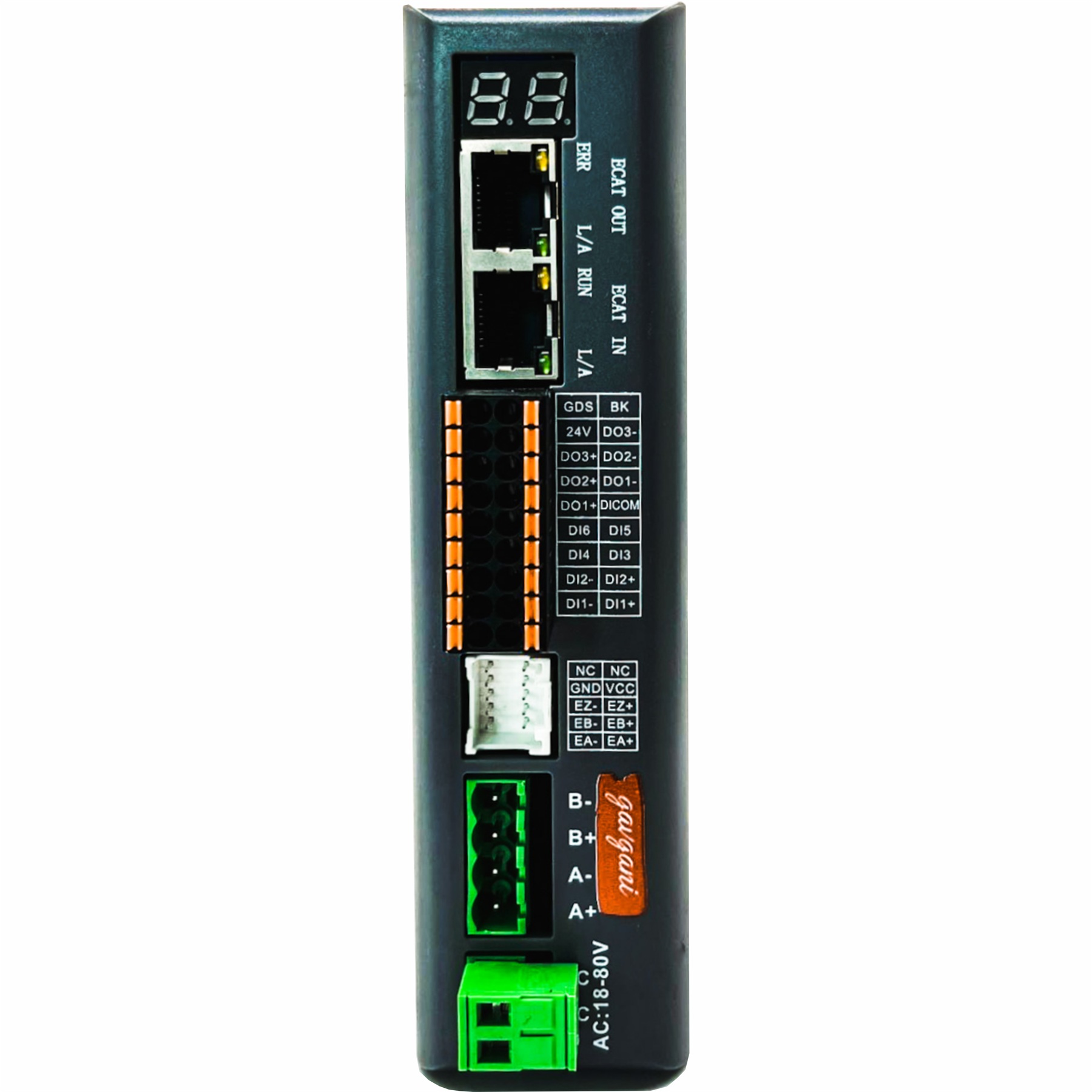

• Драйвер CL3-E86H: драйвер шагового двигателя с замкнутым контуром управления.
• Силовой кабель: для подключения обмоток двигателя к драйверу.
• Кабель энкодера: для передачи сигналов обратной связи.

Комплект объединяет основные компоненты системы управления движением, упрощая подбор оборудования и монтаж.

Шаговый двигатель LC86H2150

LC86H2150 — двухфазный гибридный шаговый двигатель типоразмера NEMA 34, предназначенный для работы с совместимым драйвером замкнутого контура.

Основные характеристики:

• Модель: LC86H2150.
• Тип двигателя: двухфазный гибридный шаговый.
• Типоразмер: NEMA 34.
• Система управления: Closed Loop.
• Обратная связь: встроенный энкодер.
• Разрешение энкодера: заявлено 1000 импульсов на оборот.
• Управление: совместно с драйвером CL3-E86H.

Двигатель предназначен для преобразования управляющих электрических сигналов во вращательное движение с возможностью контроля фактического положения вала.

Точный крутящий момент, номинальный ток, длина корпуса и допустимые механические нагрузки определяются паспортом конкретного исполнения LC86H2150.

Замкнутый контур управления Closed Loop

Главная особенность комплекта — использование энкодера для контроля положения двигателя в реальном времени.

Драйвер получает управляющие сигналы от контроллера и одновременно обрабатывает информацию о фактическом положении вала.

Это позволяет сравнивать заданное и фактическое положение двигателя и корректировать управление при возникновении отклонений.

Преимущества замкнутого контура:

• Контроль фактического положения вала.
• Компенсация отклонений в пределах возможностей привода.
• Повышение устойчивости к изменениям нагрузки.
• Возможность обнаружения ошибок позиционирования.
• Снижение вероятности незамеченной потери шагов.
• Более стабильная работа при правильно настроенной системе.

Замкнутый контур не исключает полностью ошибки позиционирования. При превышении допустимой нагрузки или скорости возможны отклонения и формирование сигнала ошибки драйвером.

Энкодер и обратная связь

Двигатель LC86H2150 оснащён энкодером, предназначенным для передачи информации о положении вала в драйвер CL3-E86H.

В исходном описании указано разрешение 1000 импульсов на оборот.

Энкодер используется для:

• Контроля положения двигателя.
• Определения направления вращения.
• Измерения скорости движения.
• Обнаружения отклонений от заданного положения.
• Работы системы замкнутого контура управления.

Фактическое количество отсчётов на оборот зависит от типа энкодера и способа обработки его сигналов.

Драйвер CL3-E86H

CL3-E86H — драйвер для управления совместимыми двухфазными шаговыми двигателями с энкодером.

Драйвер обрабатывает управляющие команды и формирует токи в обмотках двигателя с учётом информации обратной связи.

Основные возможности:

• Тип устройства: драйвер шагового двигателя Closed Loop.
• Совместимый двигатель: LC86H2150.
• Управление: импульсные сигналы PUL/DIR.
• Обратная связь: подключение энкодера двигателя.
• Микрошаговое управление: настройка разрешения перемещения.
• Настройка параметров: согласование работы драйвера с двигателем.
• Защитные функции: заявлена защита от перегрузки по току, короткого замыкания и перегрева.

Точные значения напряжения питания, выходного тока и доступных режимов микрошагового деления необходимо уточнять по руководству CL3-E86H.

Управление через PUL/DIR

Комплект поддерживает распространённый способ управления шаговыми двигателями с использованием сигналов:

• PUL (STEP): импульсы, определяющие заданное перемещение и скорость.
• DIR: выбор направления вращения.

Количество импульсов определяет заданное перемещение двигателя, а частота импульсов — заданную скорость вращения.

Драйвер преобразует управляющие сигналы в токи обмоток двигателя и использует данные энкодера для контроля движения.

Подключение к программируемым контроллерам

Комплект LC86H2150 + CL3-E86H может использоваться с контроллерами, поддерживающими формирование совместимых сигналов PUL/DIR.

Возможные варианты:

• Контроллеры FLProg с подходящими высокоскоростными транзисторными выходами.
• Промышленные ПЛК с функциями управления шаговыми приводами.
• Контроллеры на базе STM32.
• Микроконтроллерные системы Arduino.
• Системы на базе RP2040 и RP2350.
• Другие устройства с совместимыми импульсными выходами.

Перед подключением необходимо проверить электрические уровни управляющих сигналов, требования входов драйвера и допустимую частоту импульсов.

Соединительные кабели

В состав комплекта входят кабели для подключения двигателя и энкодера к драйверу.

• Силовой кабель: предназначен для подключения обмоток двигателя к драйверу.
• Кабель энкодера: предназначен для передачи сигналов обратной связи.

Использование соответствующих соединительных кабелей упрощает монтаж и помогает уменьшить вероятность ошибок подключения.

При установке необходимо соблюдать назначение контактов, требования к экранированию и рекомендации производителя по прокладке силовых и сигнальных линий.

Настройка системы управления

Для корректной работы комплекта необходимо согласовать параметры двигателя и драйвера.

Основные этапы настройки:

• Подключение обмоток двигателя.
• Подключение энкодера.
• Подключение источника питания драйвера.
• Настройка допустимого тока двигателя.
• Выбор параметров импульсного управления.
• Настройка микрошагового режима.
• Проверка направления вращения.
• Проверка работы обратной связи.
• Пробный запуск без механической нагрузки.

Настройка должна выполняться согласно руководству драйвера CL3-E86H и характеристикам установленного двигателя.

Области применения

• Станки с ЧПУ.
• Координатные столы и механизмы перемещения.
• Лазерные гравировальные установки.
• Упаковочные и маркировочные машины.
• Робототехника и мехатроника.
• Автоматизированные конвейеры.
• Механизмы подачи и позиционирования.
• Промышленное технологическое оборудование.
• Испытательные и лабораторные стенды.
• Учебные проекты по управлению движением.

Преимущества комплекта LC86H2150 + CL3-E86H

• Двигатель NEMA 34: применение в механизмах, требующих крупного шагового привода.
• Замкнутый контур: контроль фактического положения двигателя.
• Энкодер: обратная связь для контроля движения.
• Совместимый драйвер: CL3-E86H для управления двигателем.
• Управление PUL/DIR: подключение к совместимым контроллерам.
• Микрошаговое управление: настройка плавности движения.
• Контроль положения: обнаружение отклонений при поддержке соответствующих функций драйвера.
• Соединительные кабели: упрощение монтажа двигателя и энкодера.
• Комплексное решение: основные компоненты системы управления движением в одном комплекте.
