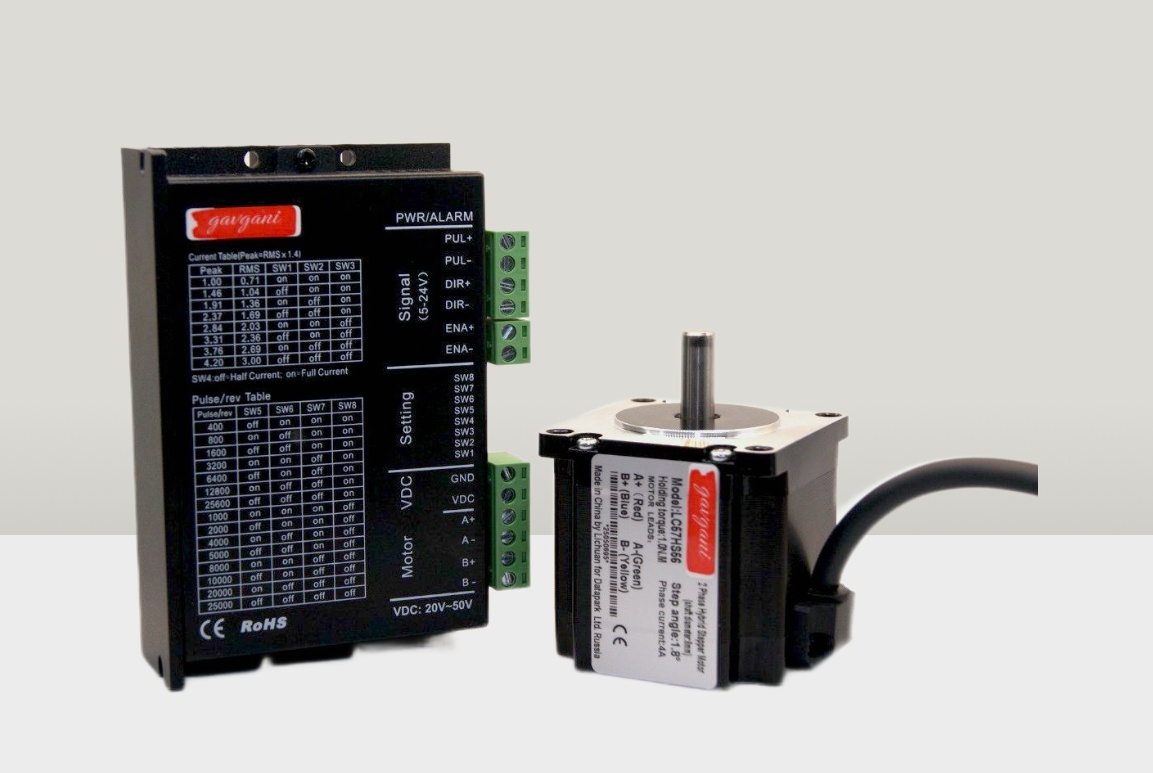

Комплект LC57HS56 + MC542E — шаговый двигатель NEMA 23 и цифровой драйвер для точного управления перемещением, скоростью вращения и позиционированием механизмов.

Комплект предназначен для создания систем управления движением в станках с ЧПУ, координатных столах, робототехнике, конвейерном оборудовании, автоматизированных установках и учебных проектах.

В состав комплекта входят:

• Шаговый двигатель LC57HS56: двухфазный биполярный двигатель NEMA 23 с угловым шагом 1,8°.
• Драйвер MC542E: цифровой драйвер шагового двигателя с настройкой выходного тока, микрошагового режима и поддержкой импульсного управления.

Совместное использование двигателя и драйвера позволяет построить систему позиционирования с управлением от программируемого контроллера, микроконтроллера или другого устройства, формирующего совместимые импульсные сигналы.

Технические характеристики двигателя LC57HS56

• Тип двигателя: двухфазный гибридный шаговый.
• Типоразмер: NEMA 23.
• Размер фланца: 57 × 57 мм.
• Угловой шаг: 1,8°.
• Количество полных шагов: 200 на оборот.
• Номинальный ток фазы: 2,8 А.
• Удерживающий момент: 12,6 кгс·см (приблизительно 1,24 Н·м).
• Диаметр вала: 6,35 мм.
• Длина вала: 20,6 мм.
• Индуктивность фазы: 2,5 мГн.
• Сопротивление фазы: 0,9 Ом.
• Количество выводов: 4.
• Схема подключения: биполярная.
• Заявленный температурный диапазон: от −20 до +85 °C.

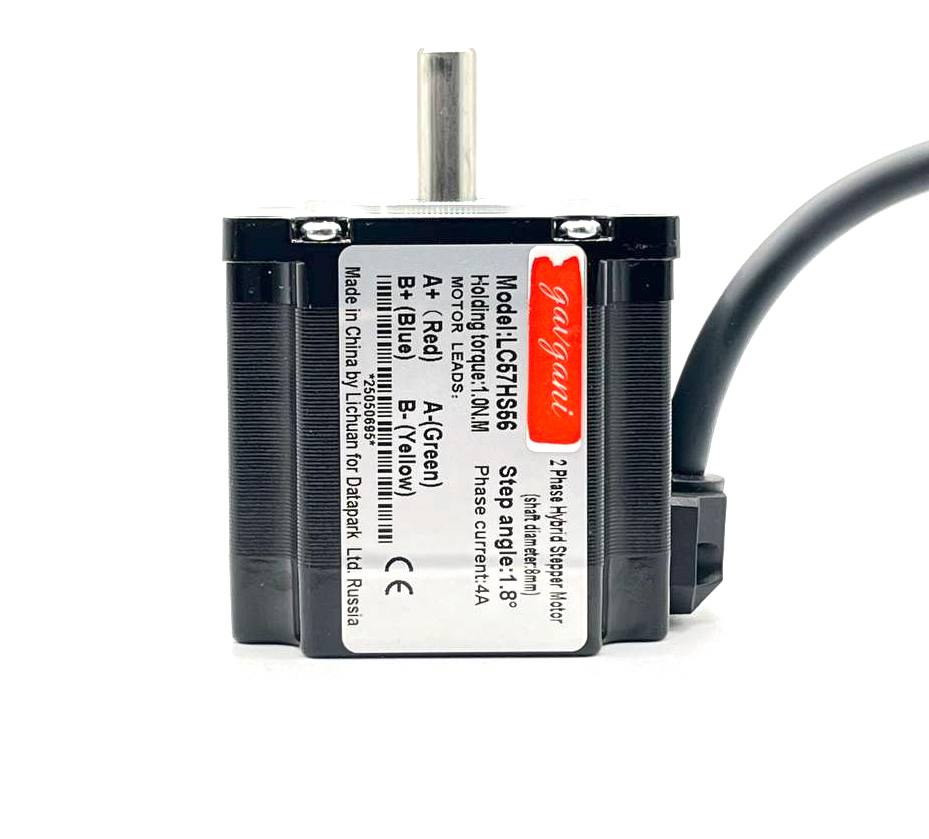

Особенности шагового двигателя LC57HS56

LC57HS56 предназначен для преобразования управляющих электрических импульсов в дискретное вращательное движение.

При стандартном угловом шаге 1,8° двигатель выполняет 200 полных шагов на один оборот вала.

Использование микрошагового управления позволяет формировать более плавное движение и уменьшать вибрации при соответствующей настройке драйвера.

Основные возможности двигателя:

• Позиционирование механизмов.
• Управление углом поворота вала.
• Регулирование скорости вращения.
• Удержание заданного положения при подаче тока.
• Работа с механическими передачами, винтовыми парами и направляющими.

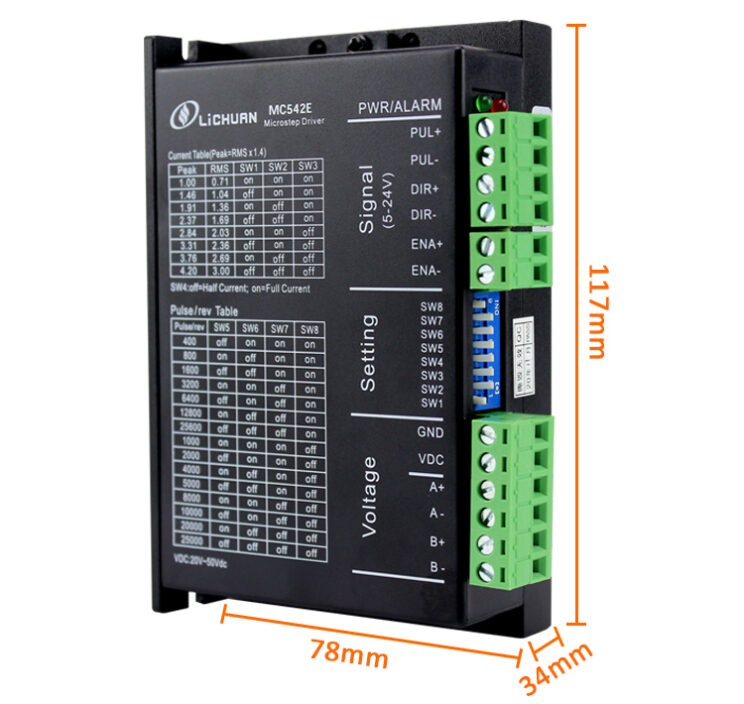

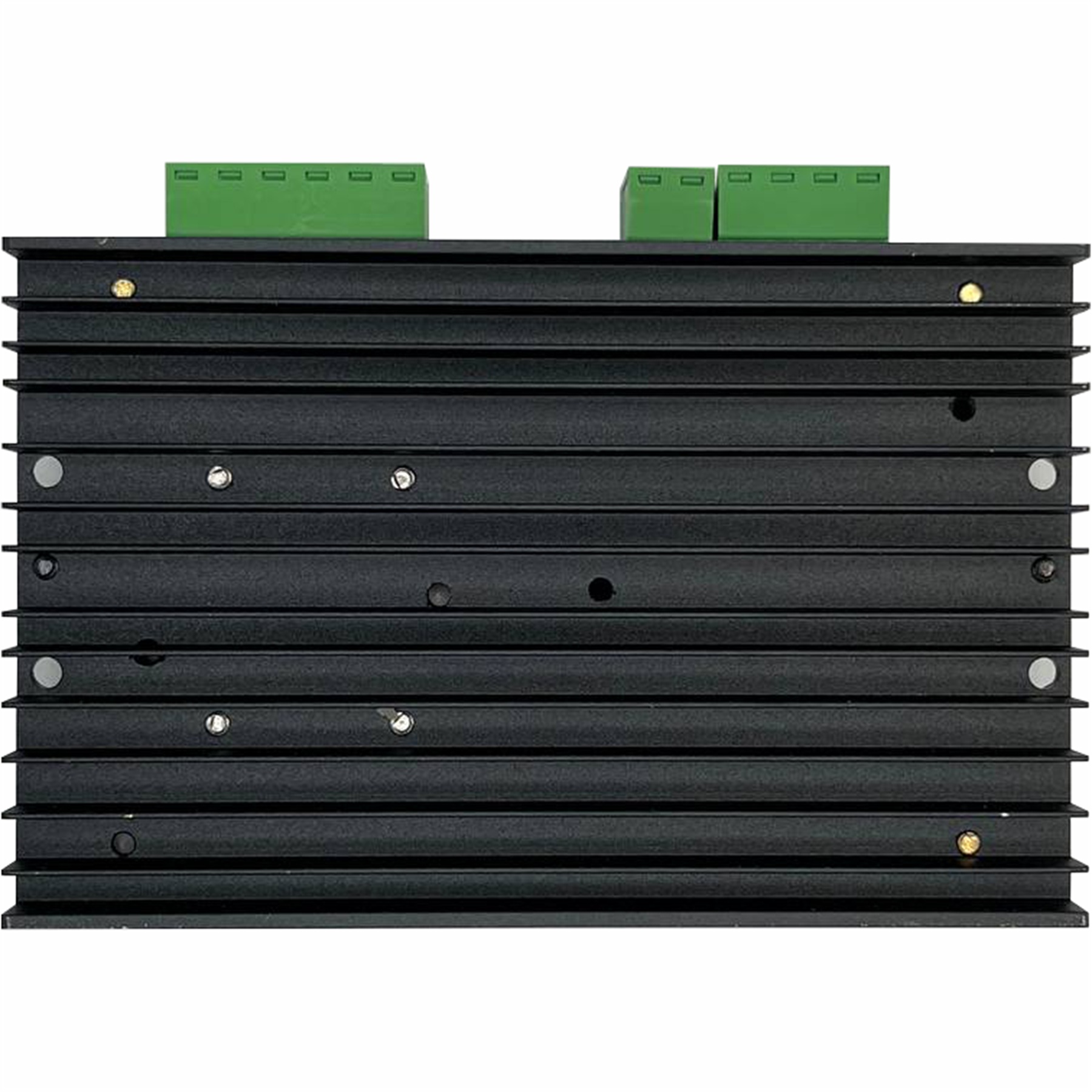

Технические характеристики драйвера MC542E

• Тип устройства: цифровой драйвер двухфазного шагового двигателя.
• Поддерживаемые двигатели: совместимые двухфазные шаговые двигатели, включая NEMA 17 и NEMA 23.
• Рабочее питание: 20–40 В DC (консервативный диапазон до уточнения паспорта).
• Заявленный диапазон выходного тока: 1,0–4,2 А.
• Максимальная частота входных импульсов: 200 кГц.
• Микрошаговое управление: до 25 600 импульсов на оборот.
• Количество выбираемых разрешений: 15.
• Режимы управления: PUL/DIR и CW/CCW.
• Управляющие входы: оптоизолированные.
• Настройка: DIP-переключатели.
• Автоматическая настройка: заявлена функция адаптации параметров двигателя.
• Снижение тока в простое: автоматическое.
• Защитные функции: защита от короткого замыкания, перенапряжения и перегрузки по току.

Микрошаговое управление

Драйвер MC542E поддерживает микрошаговое управление, позволяющее разделять стандартный шаг двигателя на более мелкие перемещения.

Для двигателя LC57HS56 один полный оборот соответствует 200 полным шагам.

При использовании различных режимов микрошагового деления можно получить:

• 200 импульсов на оборот — полный шаг.
• 400 импульсов на оборот — половина шага.
• 800 импульсов на оборот — 1/4 шага.
• 1600 импульсов на оборот — 1/8 шага.
• 3200 импульсов на оборот — 1/16 шага.
• 6400 импульсов на оборот — 1/32 шага.
• 12 800 импульсов на оборот — 1/64 шага.
• 25 600 импульсов на оборот — 1/128 шага.

Конкретный набор доступных режимов определяется настройками драйвера MC542E.

Микрошаговое управление позволяет повысить плавность движения и уменьшить вибрации, однако фактическая точность позиционирования зависит также от двигателя, нагрузки и механической системы.

Управление через PUL/DIR

Драйвер поддерживает распространённый способ управления шаговыми двигателями с использованием двух основных сигналов:

• PUL (STEP): импульсы, определяющие количество шагов и скорость вращения.
• DIR: сигнал выбора направления вращения.

Количество поступивших импульсов определяет заданное перемещение двигателя, а частота импульсов — заданную скорость вращения.

Такой способ управления позволяет подключать драйвер к совместимым программируемым контроллерам и микроконтроллерам.

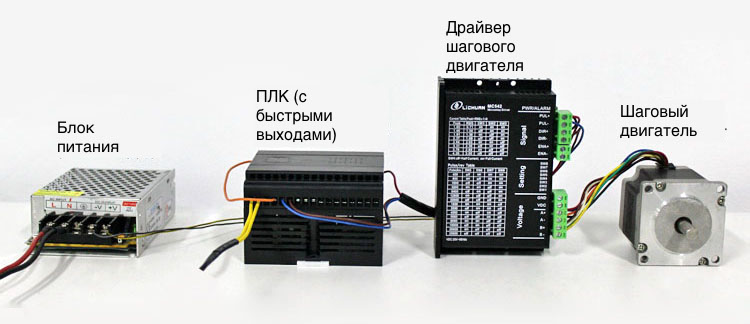

Подключение к программируемым контроллерам

Комплект LC57HS56 + MC542E может использоваться с контроллерами, поддерживающими формирование управляющих импульсов PUL/DIR.

Возможные варианты применения:

• Контроллеры FLProg с подходящими высокоскоростными выходами.
• Контроллеры на базе STM32.
• Контроллеры на базе RP2040 и RP2350.
• Совместимые промышленные ПЛК.
• Микроконтроллерные системы управления движением.

При подключении необходимо учитывать электрические параметры входов драйвера, тип выходов контроллера и допустимую частоту управляющих импульсов.

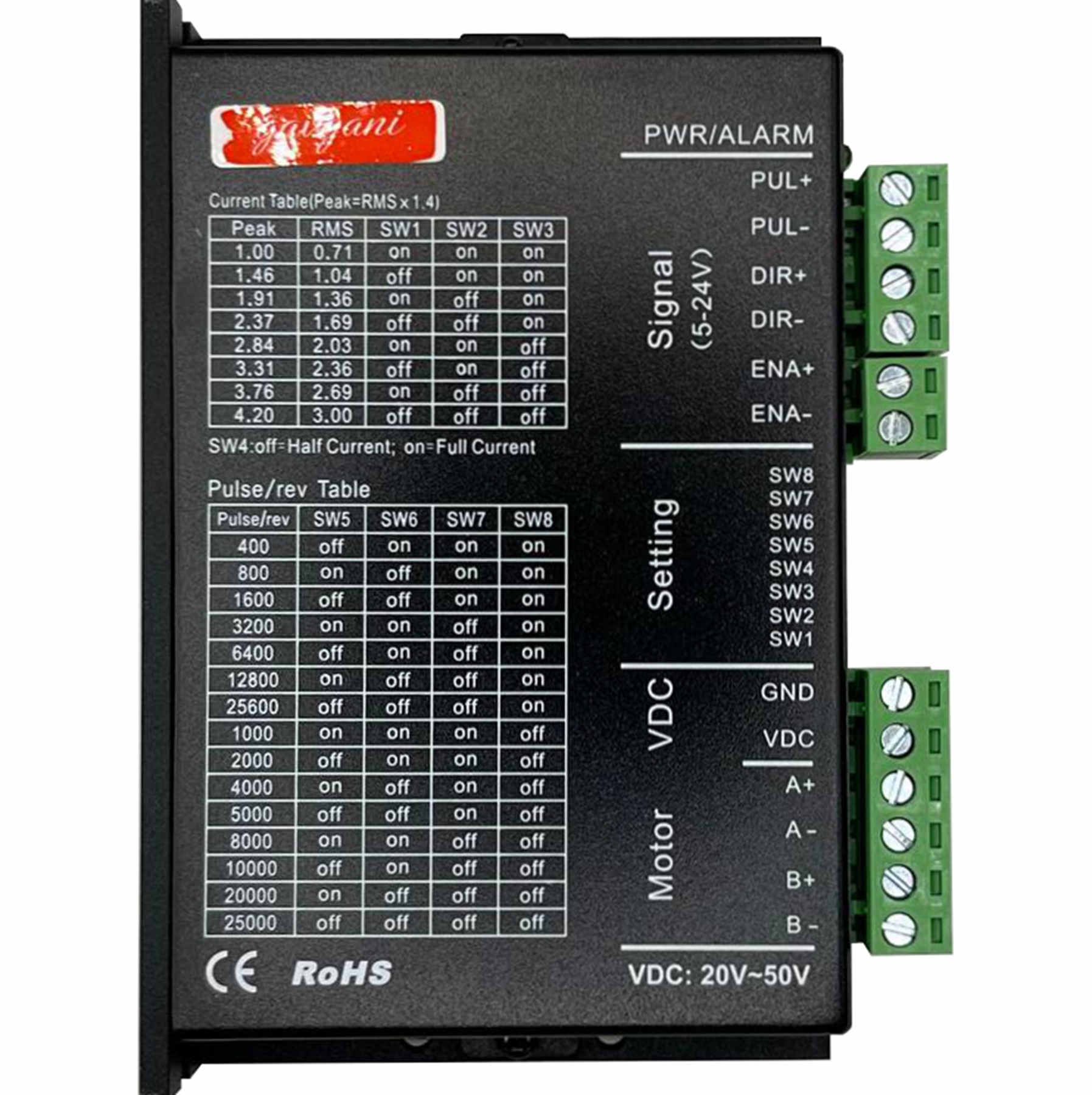

Настройка драйвера MC542E

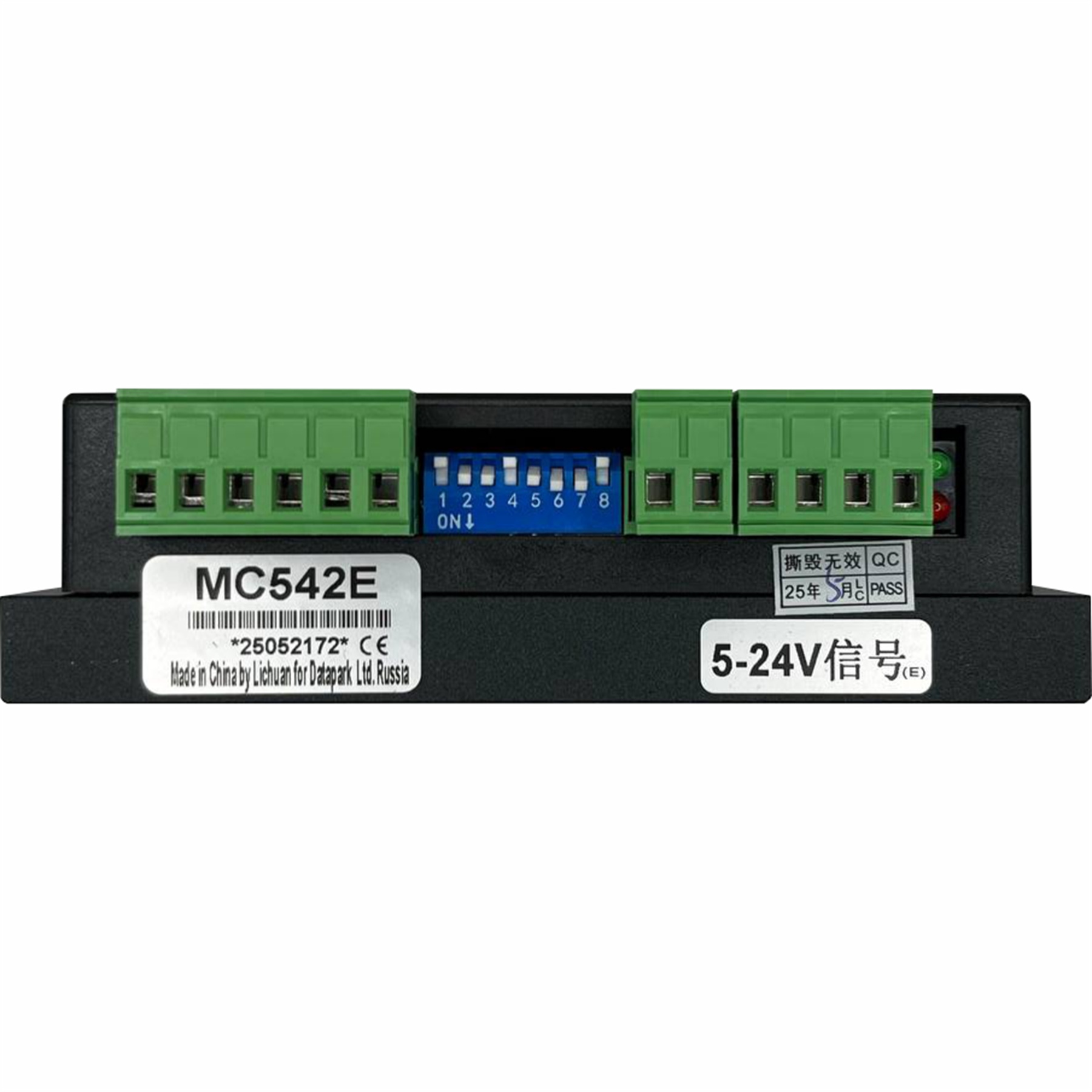

Драйвер предусматривает настройку параметров работы двигателя с помощью DIP-переключателей.

Основные настройки:

• Выбор выходного тока двигателя.
• Установка микрошагового разрешения.
• Настройка режима снижения тока в простое.
• Использование автоматической настройки параметров двигателя.

Перед началом работы необходимо установить выходной ток в соответствии с характеристиками двигателя LC57HS56.

Изменение настроек микрошагового режима рекомендуется выполнять при остановленном двигателе и с соблюдением инструкции производителя драйвера.

Плавность движения и снижение вибраций

MC542E использует технологию управления током обмоток двигателя, предназначенную для формирования плавного движения.

Микрошаговое управление и автоматическая настройка параметров позволяют уменьшать вибрации и акустический шум при правильном подборе режима работы.

Автоматическое снижение тока в простое помогает уменьшить нагрев двигателя и энергопотребление при отсутствии движения.

Защитные функции

В драйвере MC542E заявлены защитные функции, направленные на повышение надёжности системы управления.

• Защита от короткого замыкания.
• Защита от перенапряжения.
• Защита от перегрузки по току.
• Автоматическое снижение тока в простое.

Защитные функции не заменяют правильный выбор источника питания, соблюдение схемы подключения и настройку допустимого тока двигателя.

Области применения

• Станки с ЧПУ.
• Координатные столы и линейные механизмы.
• Гравировальные и маркировочные установки.
• Лазерное оборудование.
• Робототехника и мехатроника.
• Автоматизированные конвейеры.
• Механизмы подачи и позиционирования.
• Испытательные и лабораторные стенды.
• Учебные проекты по управлению шаговыми двигателями.
• Экспериментальные системы промышленной автоматизации.

Преимущества комплекта LC57HS56 + MC542E

• Готовое сочетание компонентов: шаговый двигатель NEMA 23 и цифровой драйвер.
• Точное управление: стандартный шаг двигателя 1,8°.
• Микрошаговое управление: до 25 600 импульсов на оборот.
• Высокая частота управления: до 200 кГц.
• Универсальный интерфейс: поддержка PUL/DIR.
• Настройка тока: возможность согласования драйвера с двигателем.
• Плавность движения: микрошаговое управление и адаптация параметров.
• Энергоэффективность: снижение тока двигателя в простое.
• Защитные функции: защита от короткого замыкания и перегрузок.
• Широкая область применения: ЧПУ, робототехника, автоматизация и учебные проекты.
