Описание

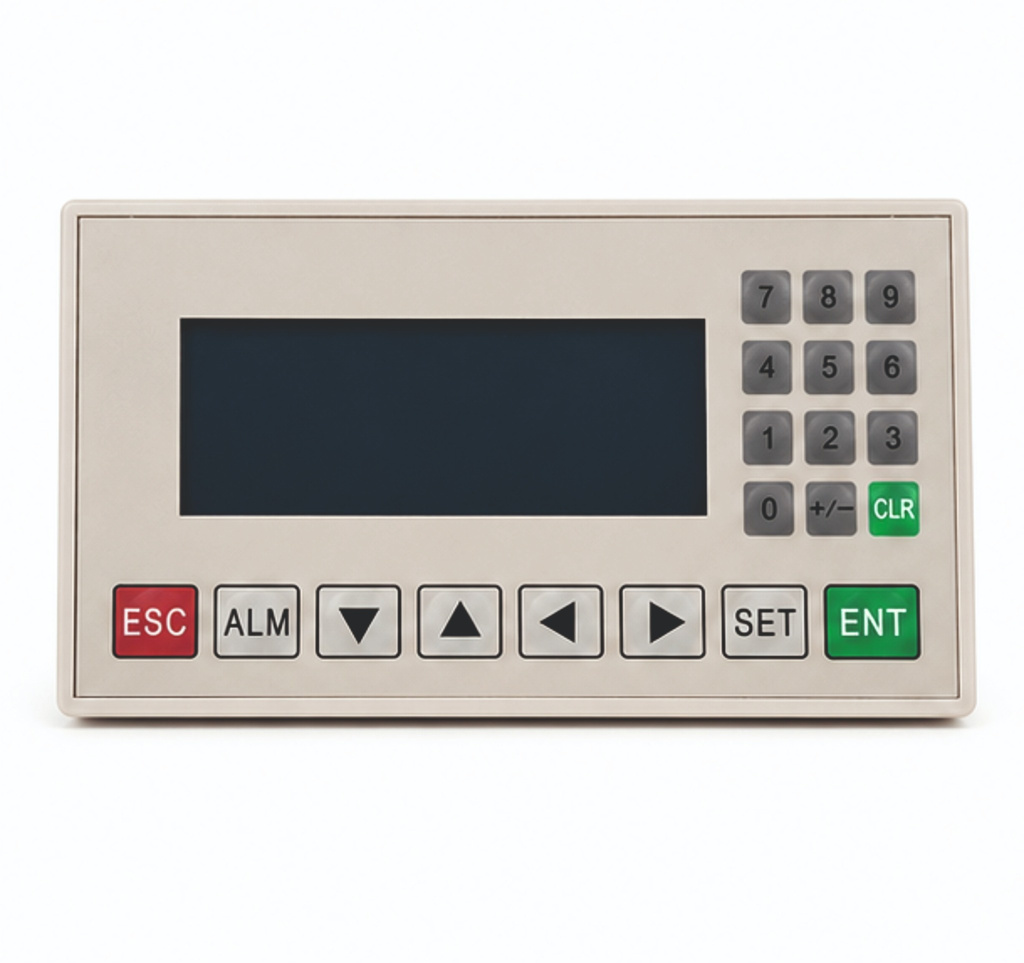

FLE4S-D320-V1 стирает границу между панелью оператора и промышленным контроллером. Если классические HMI-панели (включая OP320) служат только для визуализации и передачи базовых команд, то FLE4S-D320-V1 берет на себя выполнение всей логики управления технологическим процессом. Это позволяет отказаться от покупки отдельного ПЛК, сэкономить место в щите управления и сократить бюджет проекта. Устройство устанавливается в стандартный вырез OP320, что делает его идеальным выбором для безболезненной модернизации (ретрофита) устаревшего оборудования.

Вычислительная мощность и надежность

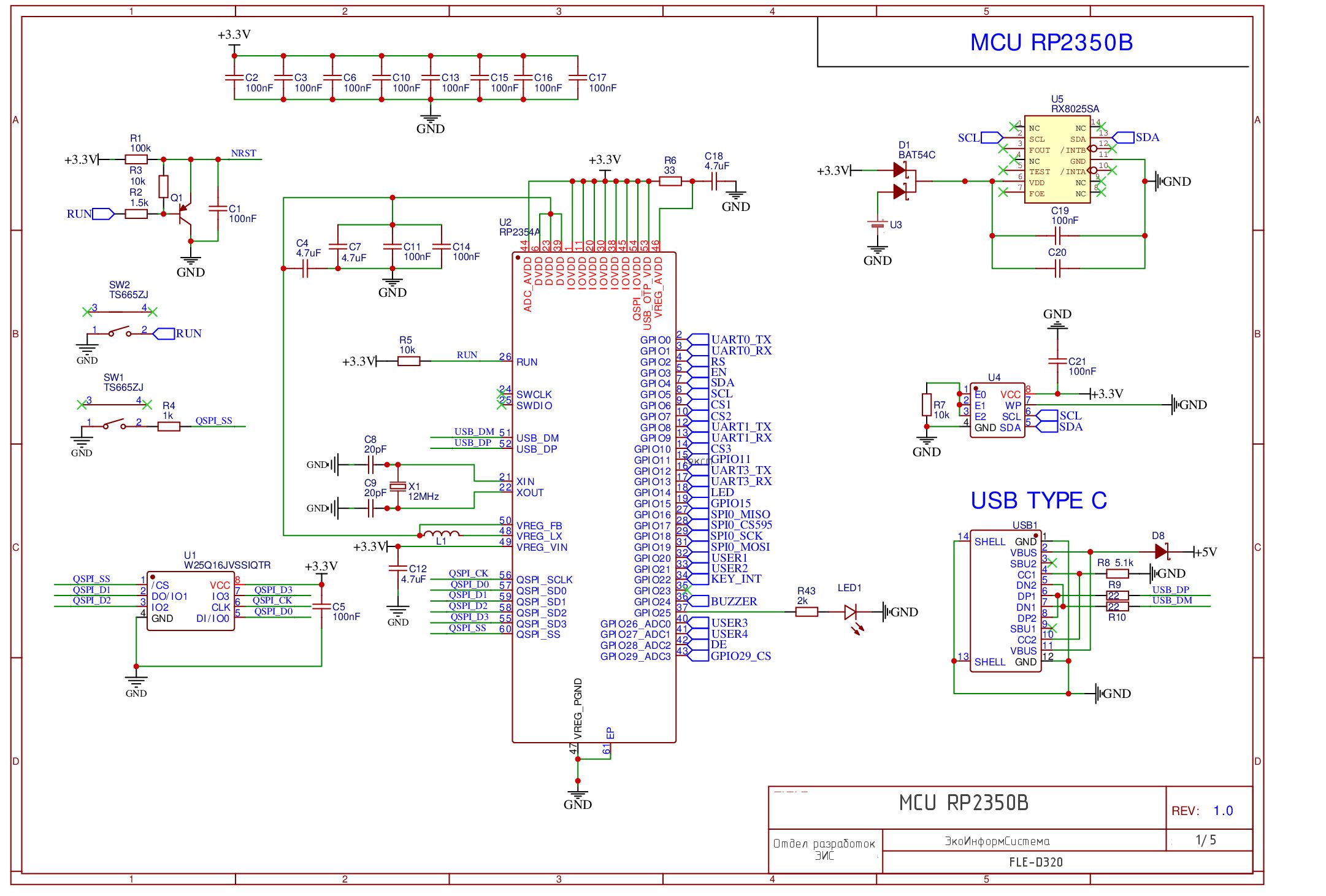

В основе архитектуры лежит 32-битный процессор Arm Cortex-M33 (RP2350A), работающий на частоте 150 МГц. Архитектура Armv8-M включает аппаратную поддержку безопасности TrustZone для защиты критичных алгоритмов. Производительность системы достигает 600 000 циклов/сек на простых задачах и не менее 300 000 циклов/сек на сложных проектах. Встроенные часы реального времени (RTC) имеют аппаратную термокомпенсацию, что гарантирует точность временных меток и архивов событий даже при значительных перепадах температур в цеху.

Коммуникации и расширение (Все в одном)
Панель выступает центральным узлом связи. Одновременно доступны 4 независимых порта: RS232, RS485, UART и USB Type-C. Поддержка протокола ModBus позволяет бесшовно интегрировать устройство в существующие сети с ПЛК сторонних производителей.
Для подключения локальной периферии выделены 4 свободных программируемых пина (GPIO) и аппаратные шины SPI / I2C (3.3/5V). Это дает возможность напрямую управлять шаговыми/серво двигателями, адресными лентами WS2812, индикаторами TM1637/TM1638, а также подключать цифровые датчики (DS1820, NCT1001). Через шины SPI и I2C реализовано подключение плат расширения для неограниченного увеличения количества дискретных и аналоговых входов/выходов.
Примечание: При связке по RS485 с модулями расширения (серии FLE-24MT … FLE-56MT) система масштабируется до уровня полноценного распределенного ПЛК.

Программирование и ввод в эксплуатацию

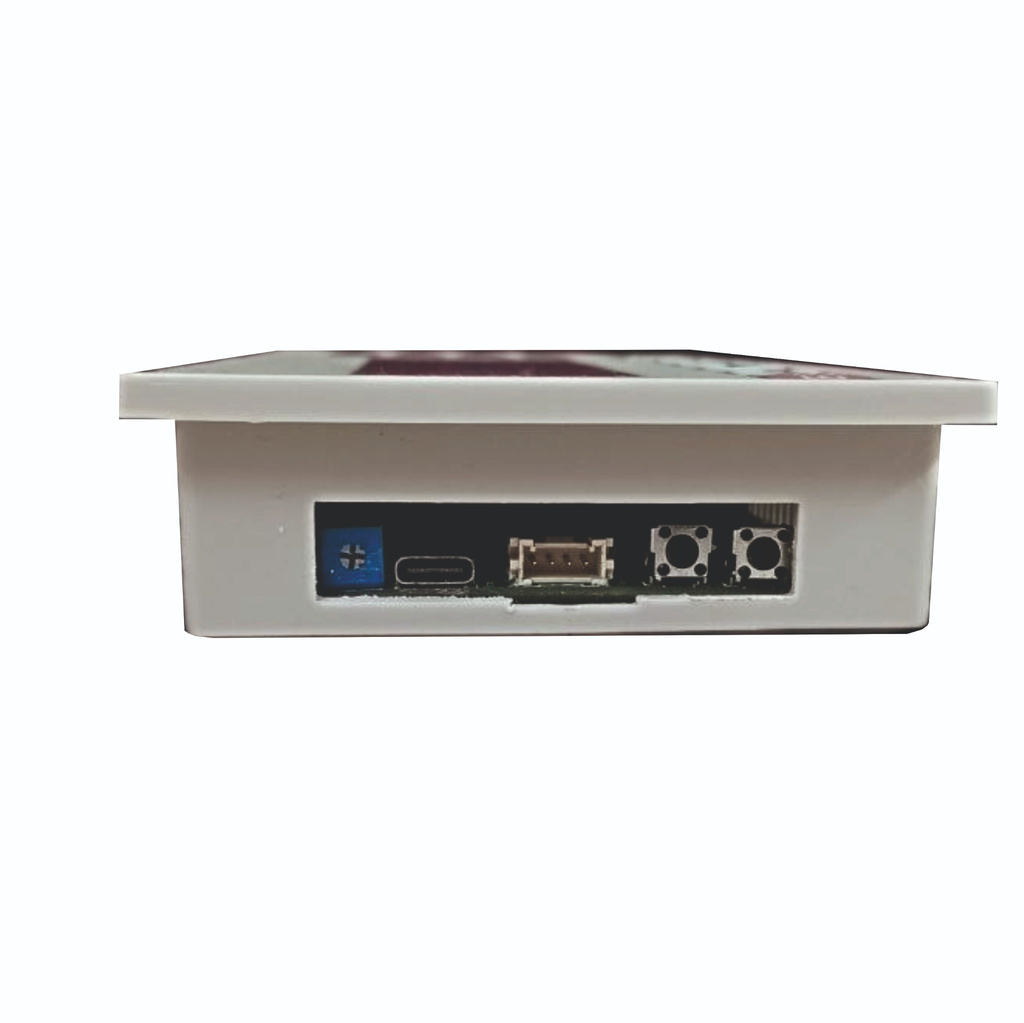

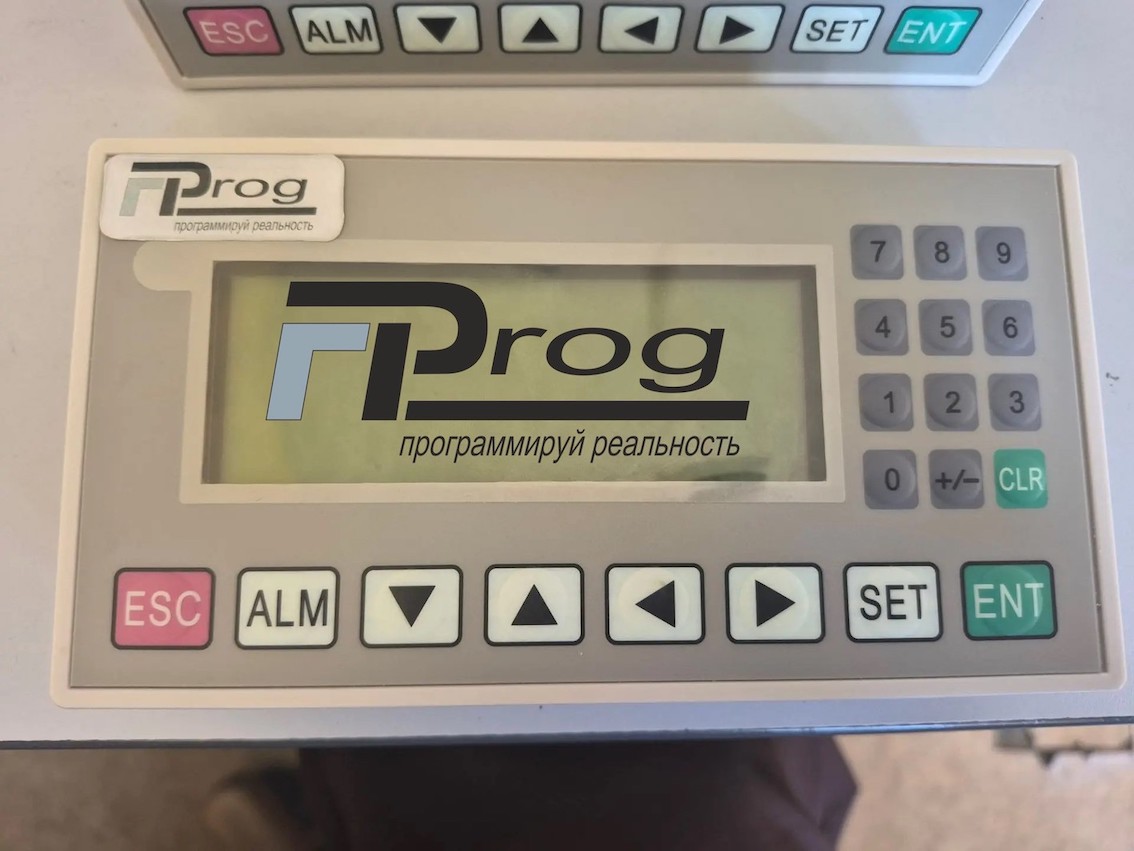

Логика и графический интерфейс создаются в среде FLProg. Поддерживаются стандартные для промышленной автоматизации языки FBD (функциональные блоки) и LAD (релейные схемы), что исключает необходимость изучения проприетарных скриптовых языков. Прошивка загружается напрямую через кабель USB Type-C без использования сложных программаторов. На боковой грани корпуса вынесены физические кнопки BOOT и RESET, а также аппаратный регулятор яркости подсветки дисплея.

Аппаратная платформа:

•  Процессор: 32-бит Arm Cortex-M33 (RP2350A), 150 МГц (Armv8-M, TrustZone)
•  Производительность: > 600 000 циклов/сек (простые проекты) / > 300 000 циклов/сек (сложные проекты)
•  Память: Встроенная энергонезависимая память (EEPROM) для хранения настроек и архивов
•  Часы реального времени (RTC): Высокостабильные, с аппаратной термокомпенсацией

Интерфейс «Человек-Машина» (HMI):

•  Дисплей: 3.7″ STN LCD, графический, с поддержкой кириллицы и латиницы
•  Разрешение: 192×64 пикселя
•  Контрастность:  Регулируемая (аппаратный регулятор на боковой панели)
•  Управление: 20 мембранных программируемых кнопок
•  Срок службы дисплея: > 20 000 часов (при t = 25°C)

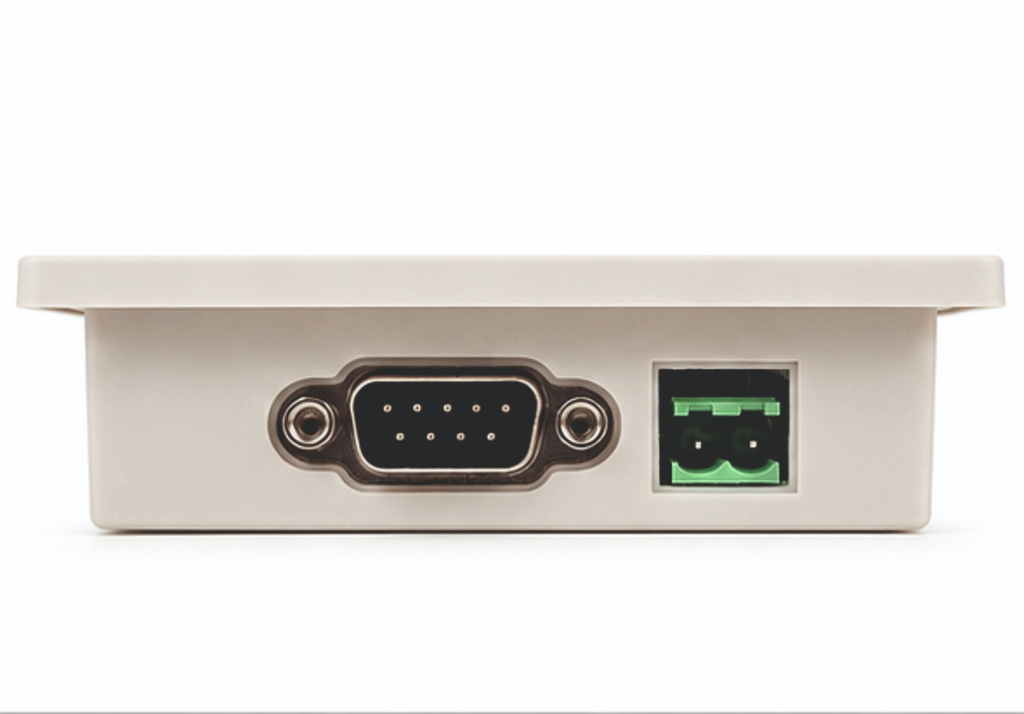

Коммуникационные порты (одновременная работа):

•  RS-232
•  RS-485
•  UART
•  USB Type-C (питание, программирование, консоль)

Встроенные интерфейсы и GPIO:

• Свободные пины (4 шт.): Поддержка DI, DO, PWM, ADS, датчиков DS1820 / NCT1001
• Управление периферией: Серво/шаговые двигатели (до 2 шт.), адресные ленты WS2812, LED-индикаторы TM1637/TM1638
• Шина SPI: Поддержка расширителей на сдвиговых регистрах (24HC595 / 74HC165)
• Шина I2C (3.3/5V): Подключение расширителей портов ввода/вывода и массивов датчиков

Питание и электрические параметры:

• Входное напряжение: 10 – 36 В DC (защита от переполюсовки и скачков)
• Альтернативное питание: 5 В через порт USB Type-C
• Потребляемая мощность: < 4 Вт

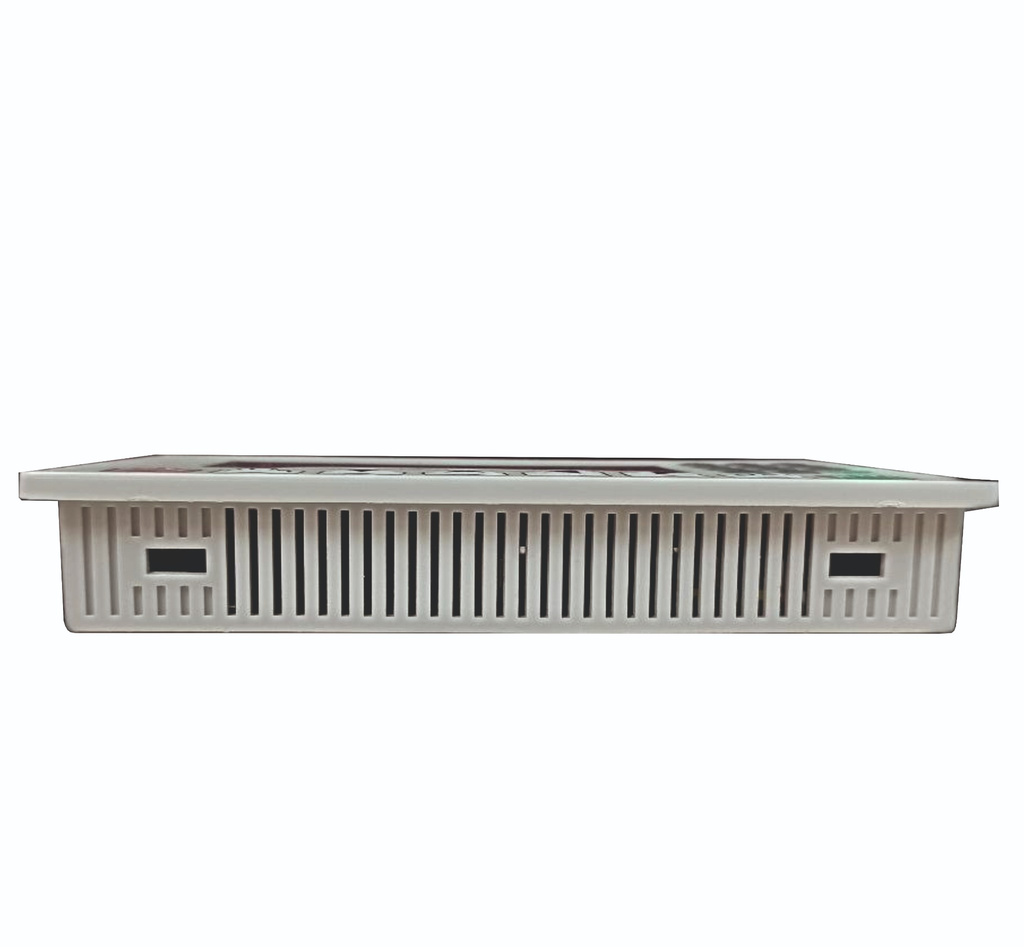

Корпус и условия эксплуатации:

• Степень защиты: IP65 (передняя панель) — защита от пыли и струй воды
•  Рабочая температура: 0°C … +50°C (без образования конденсата)
•  Габаритные размеры (Ш×В×Г): 172.0 × 94.0 × 30.0 мм
•  Монтажный вырез: 156.5 × 94.0 мм (полная совместимость с нишами под OP320)

Программное обеспечение:

•  Среда разработки: FLProg (полная поддержка, стандарты FBD / LAD)
•  Загрузка прошивки: Прямая, по кабелю USB Type-C

Рекомендуемые сферы применения

1.  Модернизация (Ретрофит): Прямая замена морально устаревших панелей OP320 без необходимости переделывать вырезы в дверях щитов управления и менять исполнительную проводку.
2. Промышленная автоматизация (АСУ ТП): Локальное управление станками, конвейерами, насосными и компрессорными станциями, узлами контроля качества.
3.  Инженерные системы зданий (BMS / HVAC): Управление климатом, вентиляцией, освещением (включая динамические сценарии на WS2812) и системами безопасности.
4.  Лабораторные и испытательные стенды: Сбор телеметрии с массивов датчиков по I2C/SPI с одновременной визуализацией и логированием на встроенную EEPROM.
