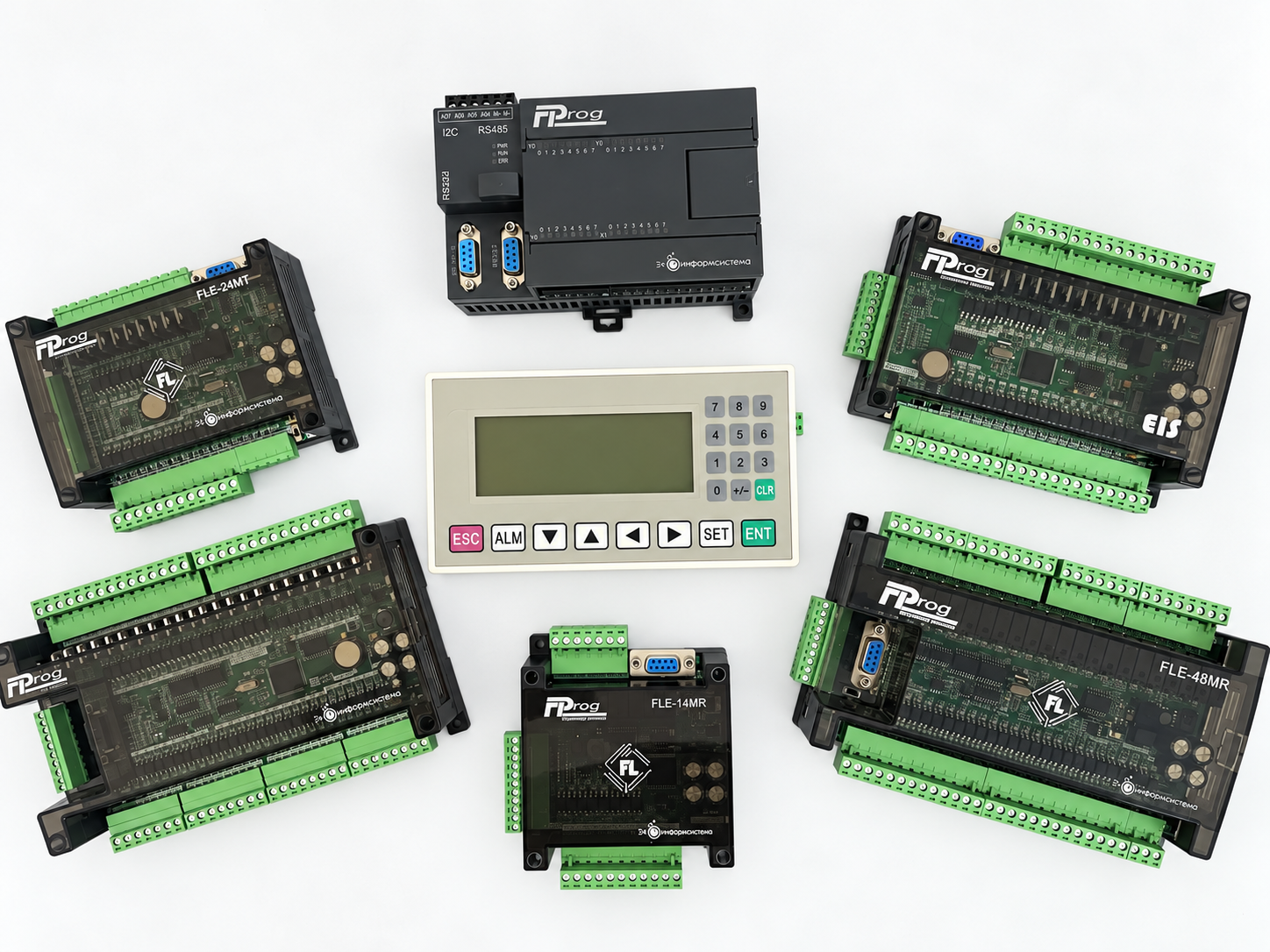

Панель D320 + ПЛК серии FLE

Комплект D320 + ПЛК серии FLE предназначен для построения компактных и распределённых систем автоматизации в среде FLProg.
Панель D320 выполняет функции центрального устройства управления и взаимодействия с оператором, а ПЛК серии FLE используются как модули расширения ввода-вывода.

В зависимости от задачи можно использовать различные модели серии FLE и размещать модули непосредственно рядом с датчиками, приводами и исполнительными устройствами.

Основные возможности

• Панель D320 с дисплеем и встроенной клавиатурой.
• Подключение ПЛК серии FLE в качестве модулей расширения.
• Высокоскоростной обмен по протоколу RT_HW_IO_LINK.
• Физический интерфейс связи RS232 / UART.
• Централизованное программирование системы в FLProg.
• Использование транзисторных и релейных моделей серии FLE.
• Распределённое размещение модулей ввода-вывода.
• Контроль состояния подключённых модулей.
• Автоматическое восстановление обмена после сбоя связи.
• Возможность подключения дополнительного совместимого дисплея по I2C.

Принцип работы

D320 используется как центральное устройство системы. Основная логика управления, обработка сигналов, визуализация и взаимодействие с оператором реализуются в проекте FLProg.

Подключённые ПЛК серии FLE работают как удалённые модули расширения и обеспечивают необходимый набор входов и выходов. Конкретное количество и тип каналов определяется выбранной моделью FLE.

Входы и выходы

В зависимости от выбранного ПЛК серии FLE система может получить дополнительные:

• дискретные входы;
• транзисторные или релейные выходы;
• аналоговые входы AD;
• аналоговые выходы DA;
• быстрые входы;
• быстрые выходы;
• каналы для работы с приводами и исполнительными устройствами.

Связь D320 ↔ FLE

Для обмена между панелью D320 и модулями расширения используется протокол RT_HW_IO_LINK, работающий через RS232 или прямое UART-соединение.

• двусторонний обмен данными;
• передача изменившихся состояний;
• контроль состояния связи;
• диагностика подключённых модулей;
• автоматическое восстановление обмена после сбоя.

Подключение внешнего дисплея

При необходимости к системе может быть подключён дополнительный дисплей через интерфейс I2C.
Можно использовать любой совместимый дисплей, поддерживающий этот интерфейс и имеющий соответствующую поддержку в проекте FLProg.

Дополнительный дисплей может использоваться для локального отображения параметров, состояния оборудования или технологической информации.

Программирование

Разработка проекта выполняется в среде FLProg.
В одном проекте можно реализовать:

• алгоритмы управления;
• обработку входных сигналов;
• управление выходами;
• работу с клавиатурой D320;
• визуализацию параметров;
• обмен с модулями FLE;
• диагностику состояния системы;
• работу с дополнительными периферийными устройствами.

Распределённая архитектура

Панель D320 может быть установлена в удобном для оператора месте, а модули FLE — непосредственно рядом с оборудованием.
Это позволяет сократить длину сигнальных линий от датчиков и исполнительных устройств и упростить монтаж системы.

Применение

• управление технологическим оборудованием;
• небольшие производственные установки;
• станки и механизмы;
• насосные системы;
• управление клапанами и исполнительными механизмами;
• управление электроприводами;
• контроль датчиков;
• автоматизация зданий;
• учебные и лабораторные стенды;
• распределённые системы ввода-вывода;
• модернизация существующего оборудования.

Основные характеристики

Преимущества

• Единая среда разработки — программирование и настройка системы выполняются в FLProg.
• Гибкая конфигурация — можно выбрать FLE с необходимым набором входов и выходов.
• Распределённое размещение — модули могут устанавливаться непосредственно возле оборудования.
• Расширяемость — конфигурация системы подбирается под конкретную задачу.
• Удобство обслуживания — основная логика системы сосредоточена на стороне D320.

D320 + ПЛК серии FLE — готовая архитектура для построения распределённых систем управления с централизованным программированием в FLProg и возможностью гибкого расширения входов, выходов и периферии.
