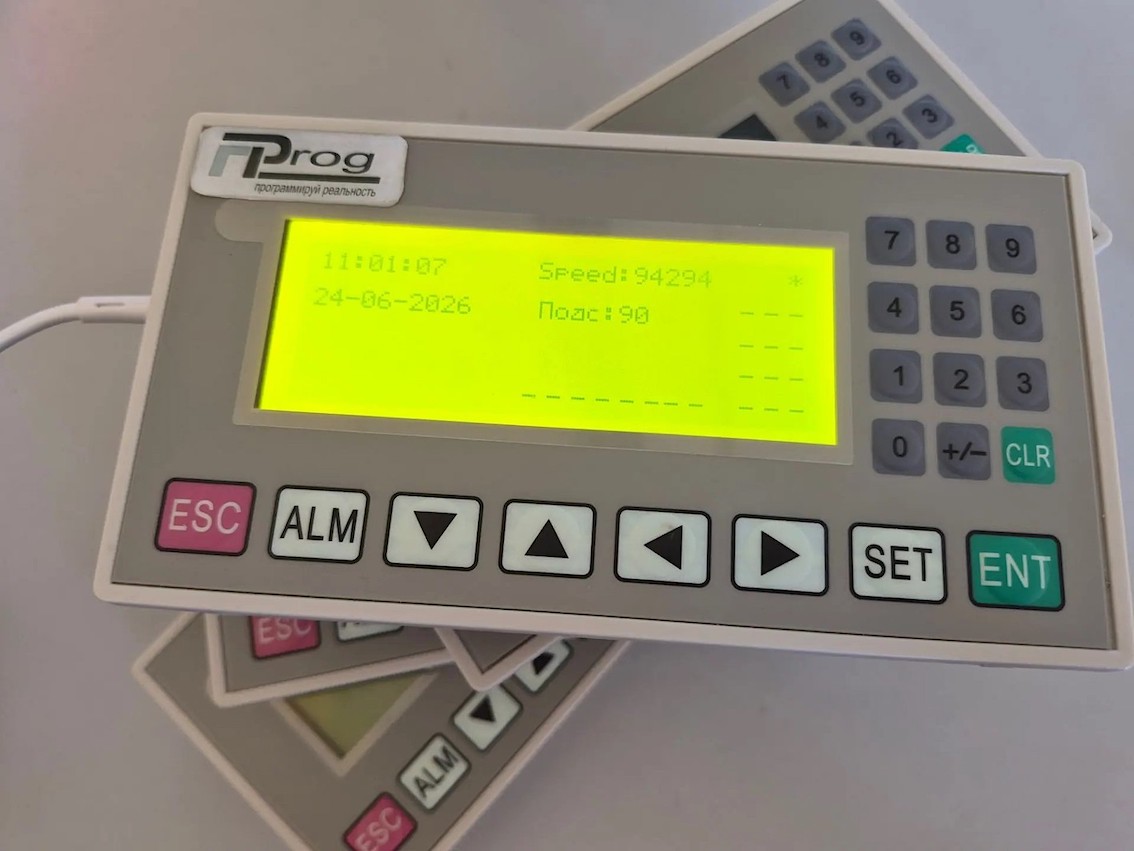

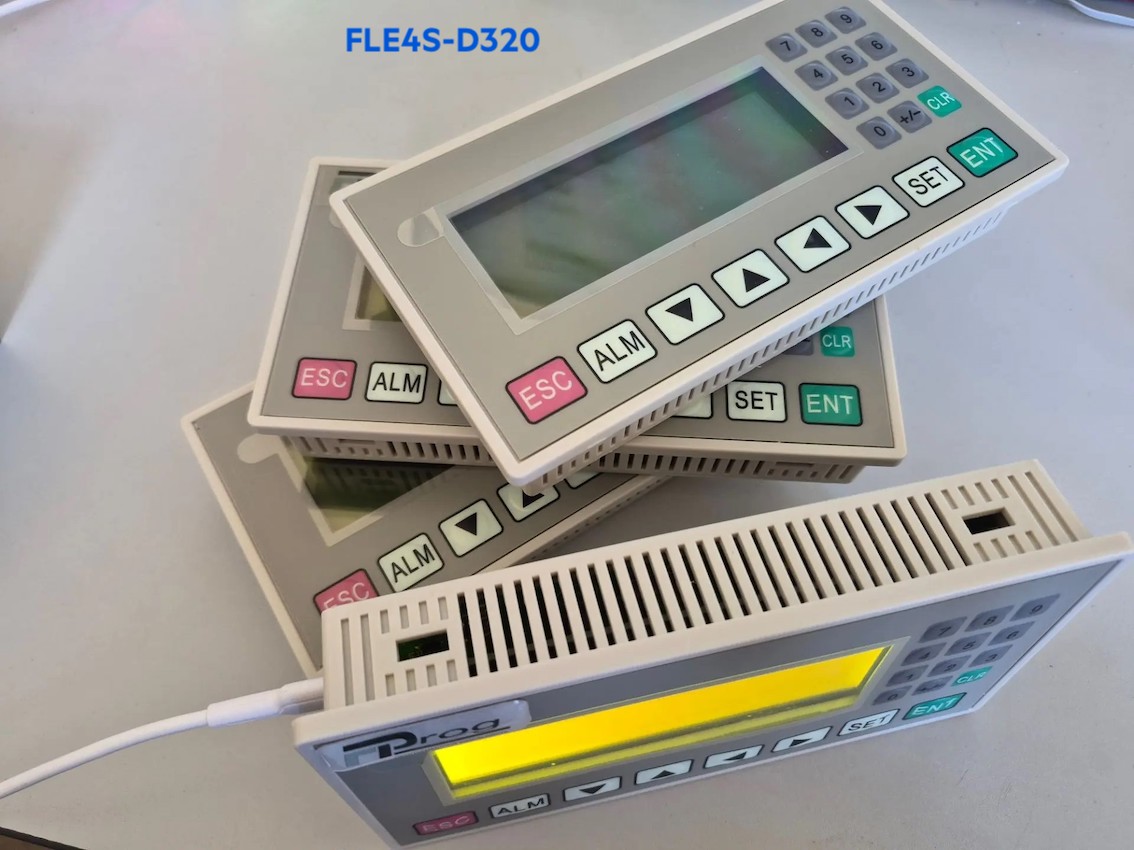

FLE4S-D320 — промышленная панель оператора и программируемый контроллер в одном устройстве.

Панель предназначена для систем автоматизации, локального управления оборудованием, визуализации технологических параметров и модернизации существующих установок.

В отличие от классических HMI-панелей, FLE4S-D320-V1 самостоятельно выполняет пользовательскую логику управления, что в ряде задач позволяет отказаться от отдельного ПЛК, сократить количество оборудования в шкафу и упростить монтаж.

Монтажный вырез совместим с форм-фактором OP320, поэтому устройство удобно использовать при модернизации существующих систем.

Технические характеристики

Процессор и производительность

• Процессор: RP2350A, 32-бит Arm Cortex-M33, 150 МГц.
• Архитектура: Armv8-M, поддержка TrustZone.
• Производительность: более 600 000 циклов/с на простых проектах.
• Производительность: более 300 000 циклов/с на сложных проектах.

Интерфейс оператора

• Дисплей: 3,7″ STN LCD.
• Разрешение: 192×64 пикселя.
• Поддержка символов: кириллица и латиница.
• Управление: 20 программируемых мембранных кнопок.
• Регулировка: аппаратная регулировка контрастности / яркости.
• Срок службы дисплея: более 20 000 часов при температуре 25 °C.

Коммуникационные интерфейсы

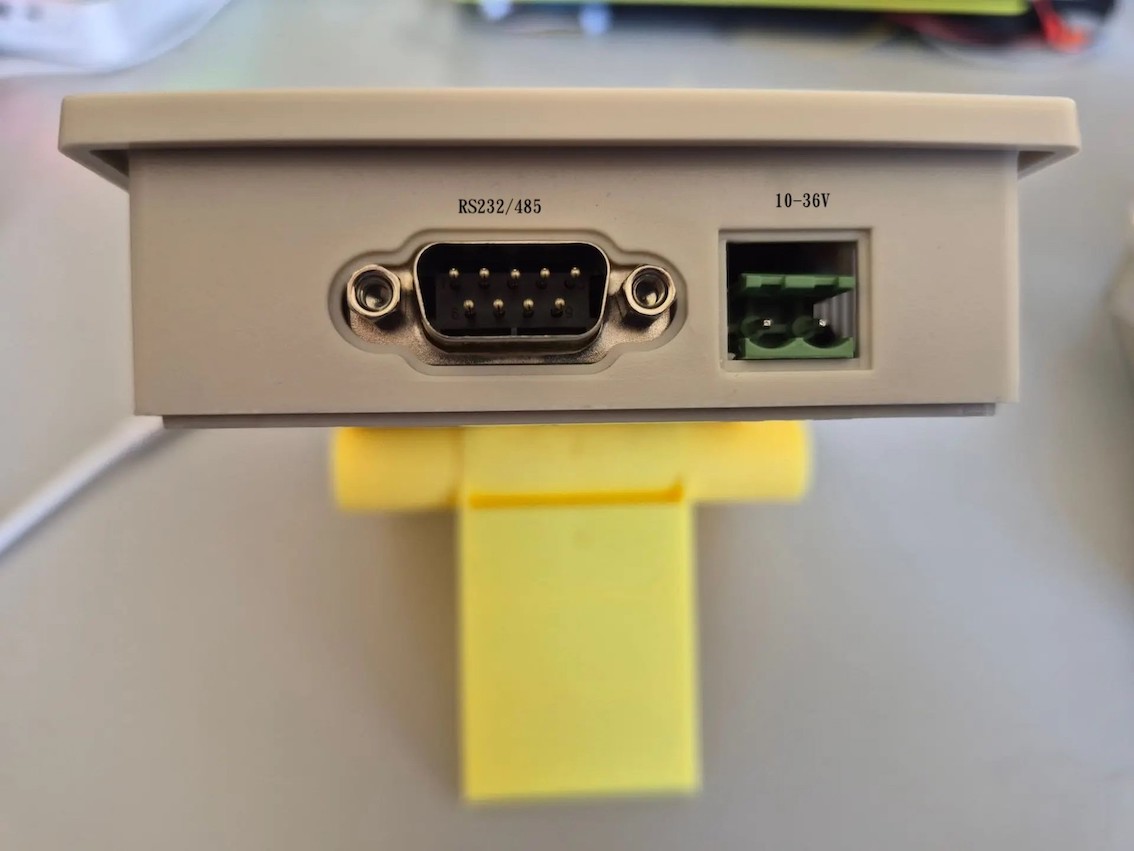

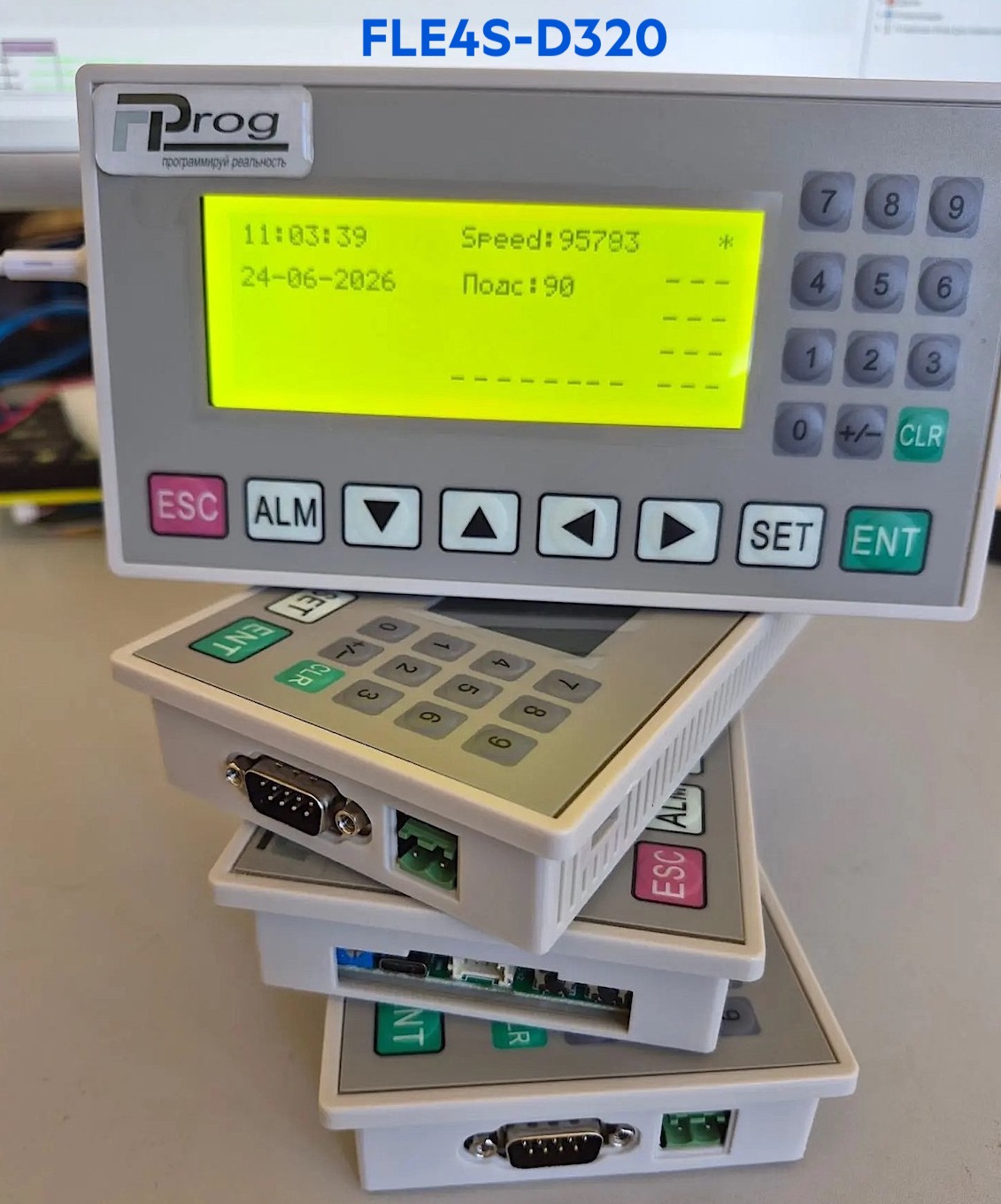

• RS-232.
• RS-485.
• UART.
• USB Type-C.
• Поддержка Modbus.

Встроенные интерфейсы и GPIO

• 4 свободных программируемых GPIO.
• Поддержка DI, DO, PWM и служебных сигналов.
• Аппаратная шина SPI.
• Аппаратная шина I2C 3,3/5 В.
• Подключение датчиков, индикаторов, расширителей и другой внешней периферии.

Часы реального времени и память

• Встроенные часы реального времени RTC.
• Аппаратная термокомпенсация RTC.
• Энергонезависимая память для хранения настроек, параметров и архивных данных.

Питание

• Входное напряжение: 10–36 В DC.
• Альтернативное питание: 5 В через USB Type-C.
• Потребляемая мощность: менее 4 Вт.
• Защита от переполюсовки и скачков напряжения.

Корпус и монтаж

• Габаритные размеры: 172 × 94 × 30 мм.
• Монтажный вырез: 156,5 × 94 мм.
• Степень защиты передней панели: IP65.
• Рабочая температура: 0…+50 °C.

Программирование

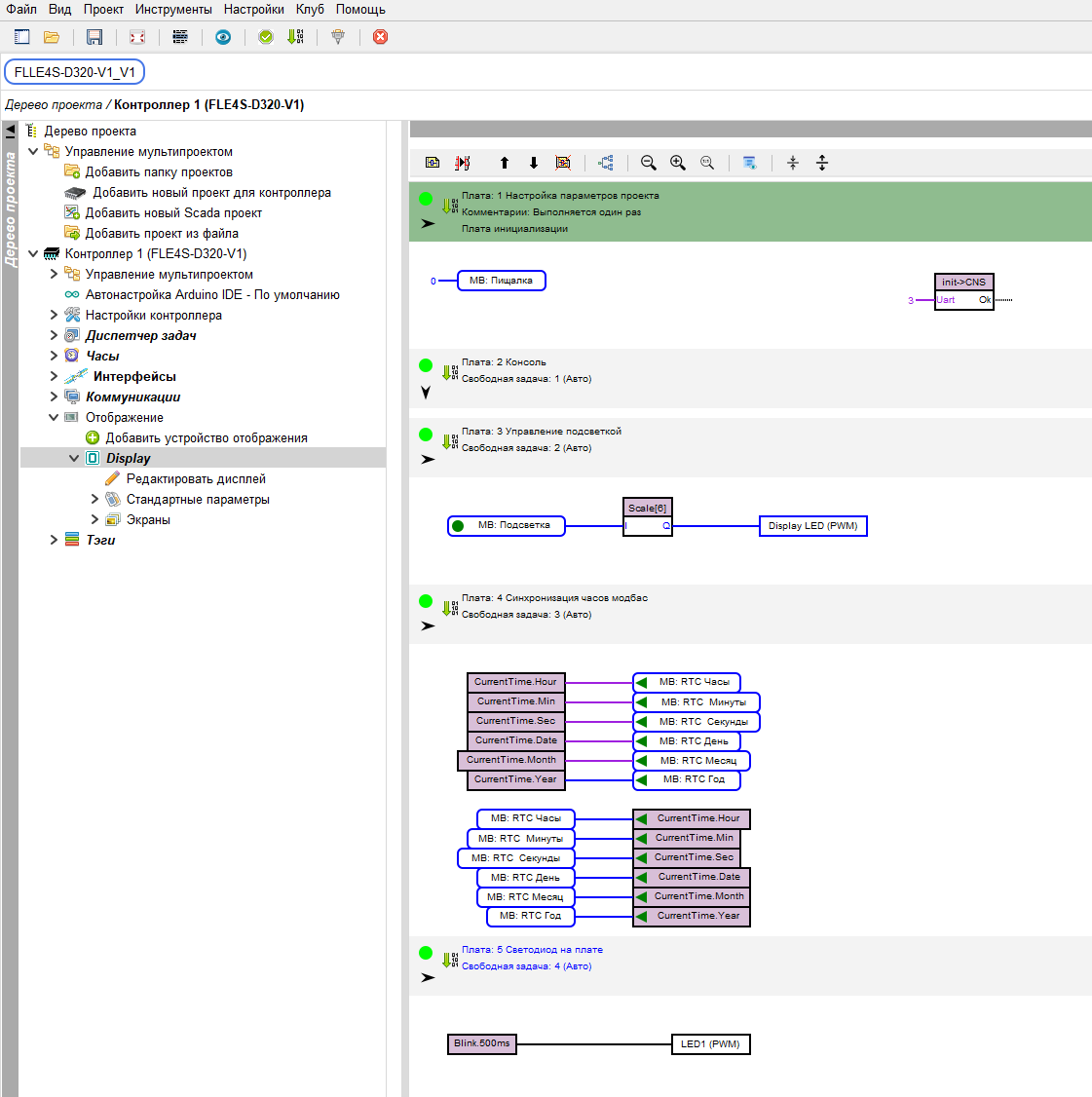

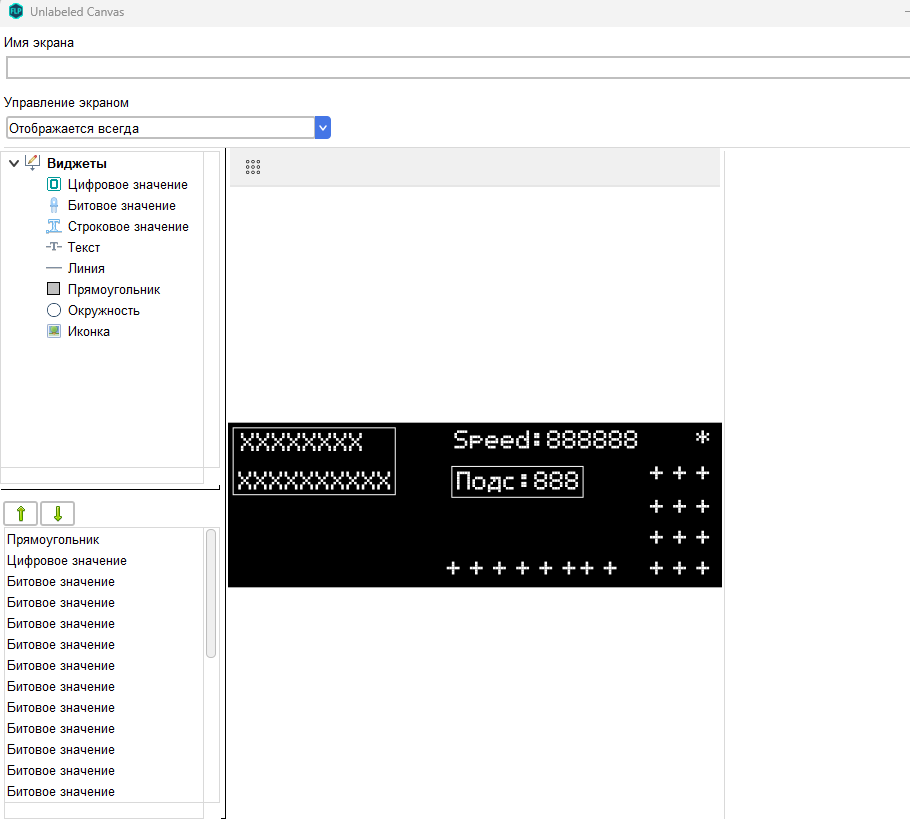

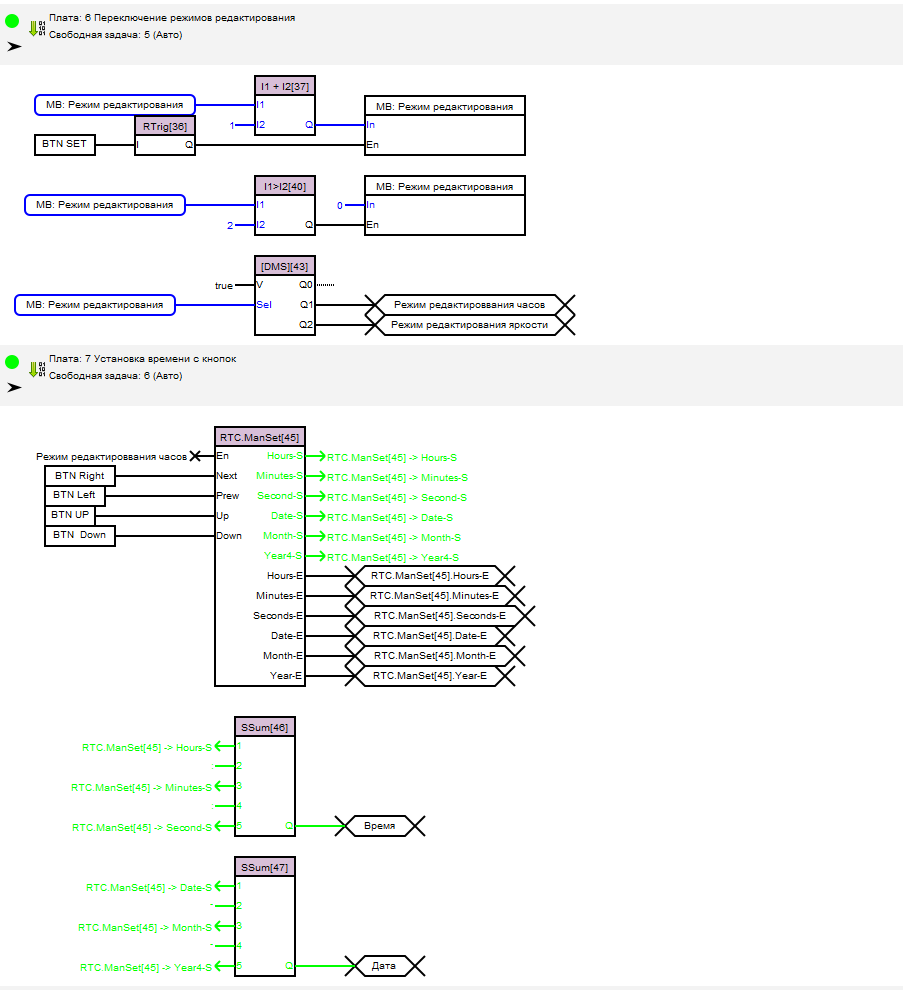

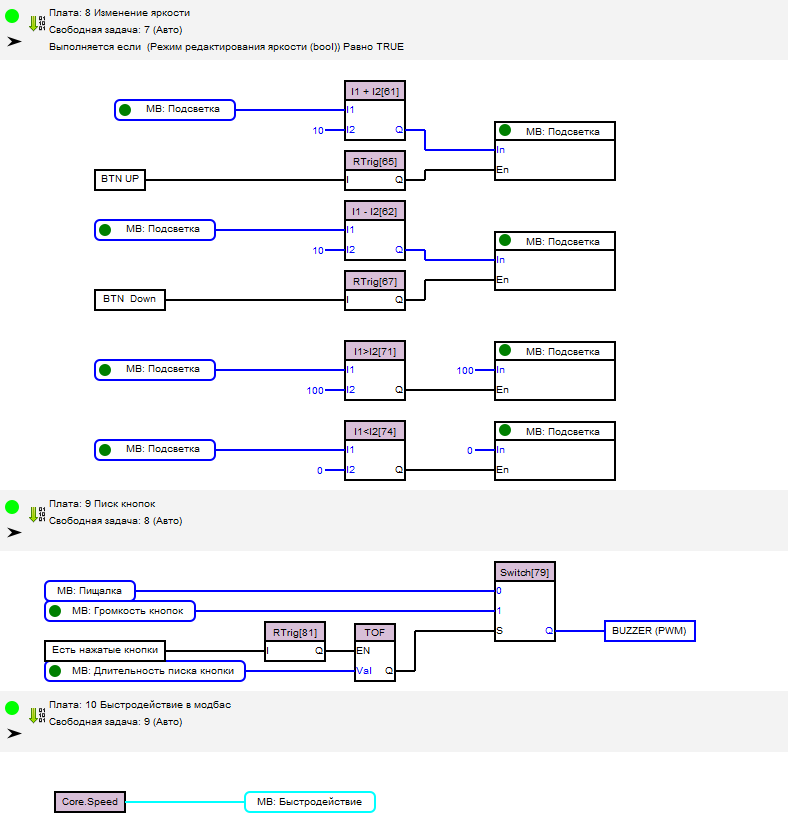

• Среда разработки: FLProg.
• Поддерживаемые языки: FBD и LAD.

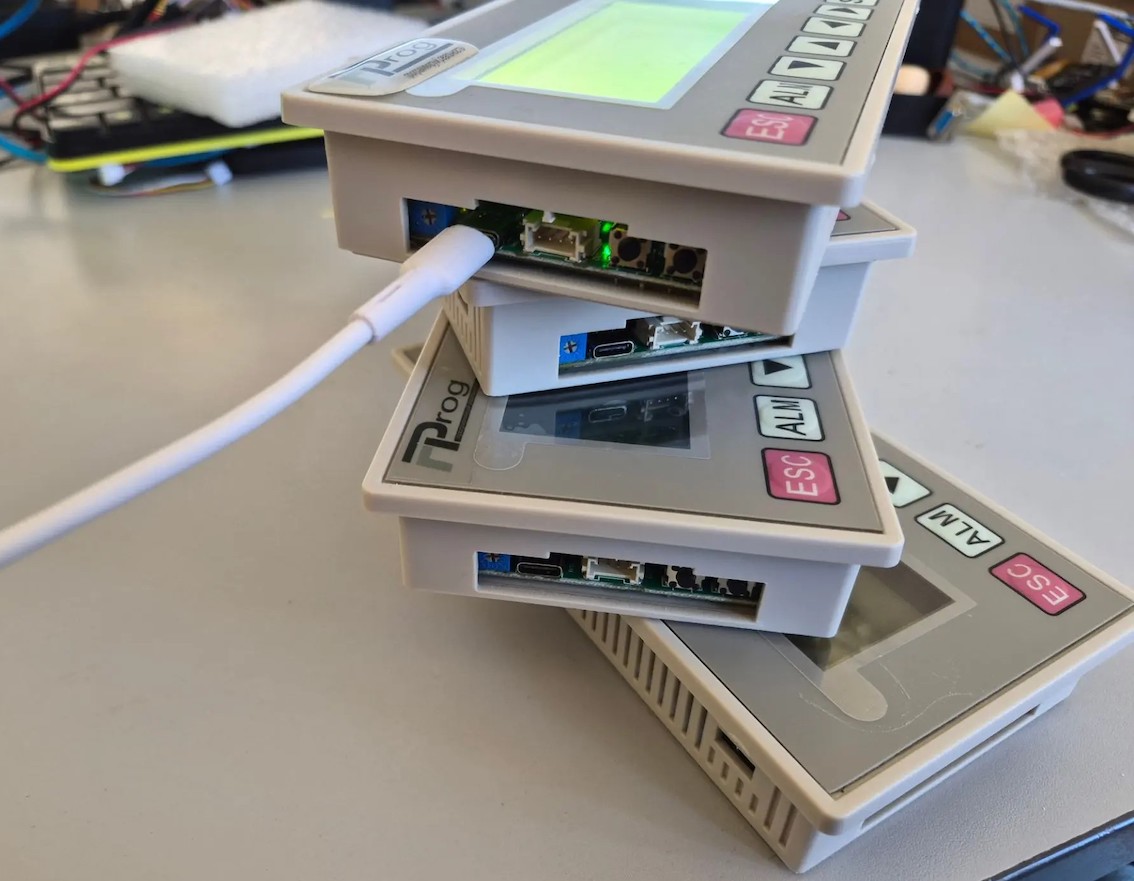

• Загрузка прошивки: через USB Type-C.

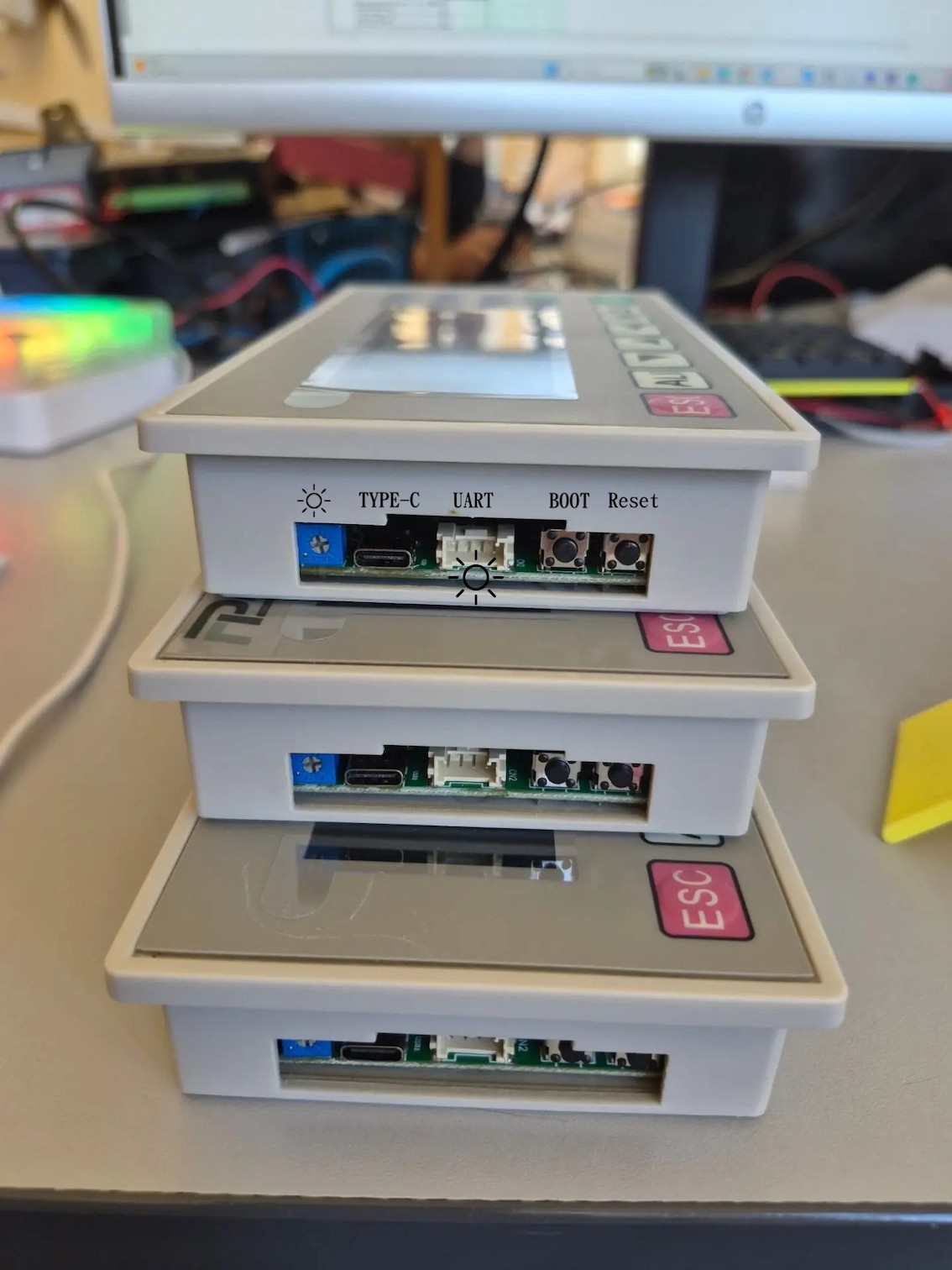

• На корпусе предусмотрены аппаратные кнопки BOOT и RESET.

Возможности подключения периферии

• DS1820.
• NCT1001.
• TM1637 / TM1638.
• WS2812.
• Сервоприводы.
• Шаговые двигатели.
• Датчики и внешние модули.
• Расширители портов по SPI и I2C.

Рекомендуемые сферы применения

• Модернизация оборудования с панелями форм-фактора OP320.
• Станки и производственные установки.
• Насосные и компрессорные станции.
• Системы вентиляции, HVAC и инженерная автоматика.
• Лабораторные и испытательные стенды.
• Локальные системы управления технологическим оборудованием.

Преимущества

• Панель оператора и программируемый контроллер в одном корпусе.
• Возможность отказаться от отдельного ПЛК в ряде задач.
• Единая среда разработки FLProg.
• Поддержка промышленных интерфейсов RS-232 и RS-485.
• Доступ к UART, SPI, I2C и GPIO.
• Встроенные RTC и энергонезависимая память.
• Совместимость с монтажным вырезом OP320.
• Удобство модернизации существующего оборудован
