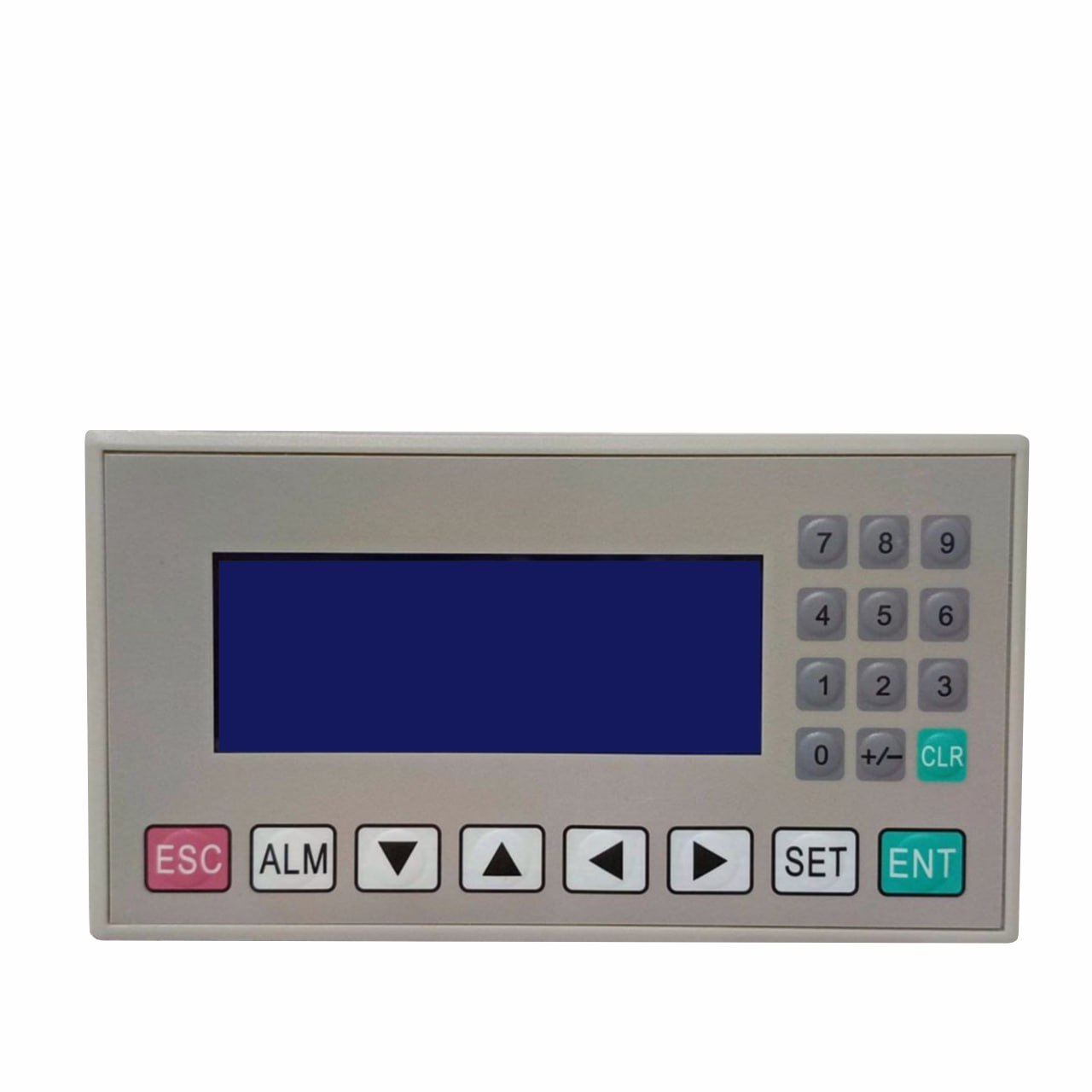

HMI панель OP320

Описание

Панель оператора OP320 представляет собой надежное решение для управления промышленным оборудованием и мониторинга производственных процессов. Устройство оснащено 3.7-дюймовым STN LCD дисплеем с разрешением 192×64 пикселей, позволяющим отображать до 24 слов в 4 строки на английском языке. Все 7 кнопок могут быть запрограммированы под различные функции, что обеспечивает гибкость интерфейса. Панель поддерживает взаимодействие с различными типами программируемых логических контроллеров (PLC), включая Mitsubishi FX series, Omron C series, Siemens S7 series и другие. Встроенная поддержка часов реального времени (RTC) и функции тревоги (Alarm) расширяют возможности применения устройства. Панель имеет степень защиты IP65 для передней панели, что обеспечивает надежную работу в условиях промышленного производства даже при температуре от 0°C до +50°C.

Технические характеристики

• Дисплей: 3.7″ STN LCD с регулируемой яркостью
• Разрешение: 192×64 пикселей
• Поддержка текста: Английский, Русский (24 слова × 4 строки)
• Количество кнопок: 7 программируемых
• Память: 64KB Flash ROM, 1KB SRAM
• Входное напряжение: DC24V (диапазон 20-28V)
• Потребляемая мощность: < 4W
• Рабочая температура: 0°C ~ +50°C (без конденсации)
• Срок службы дисплея: более 20 000 часов при температуре 25°C
• Степень защиты: IP65 для передней панели

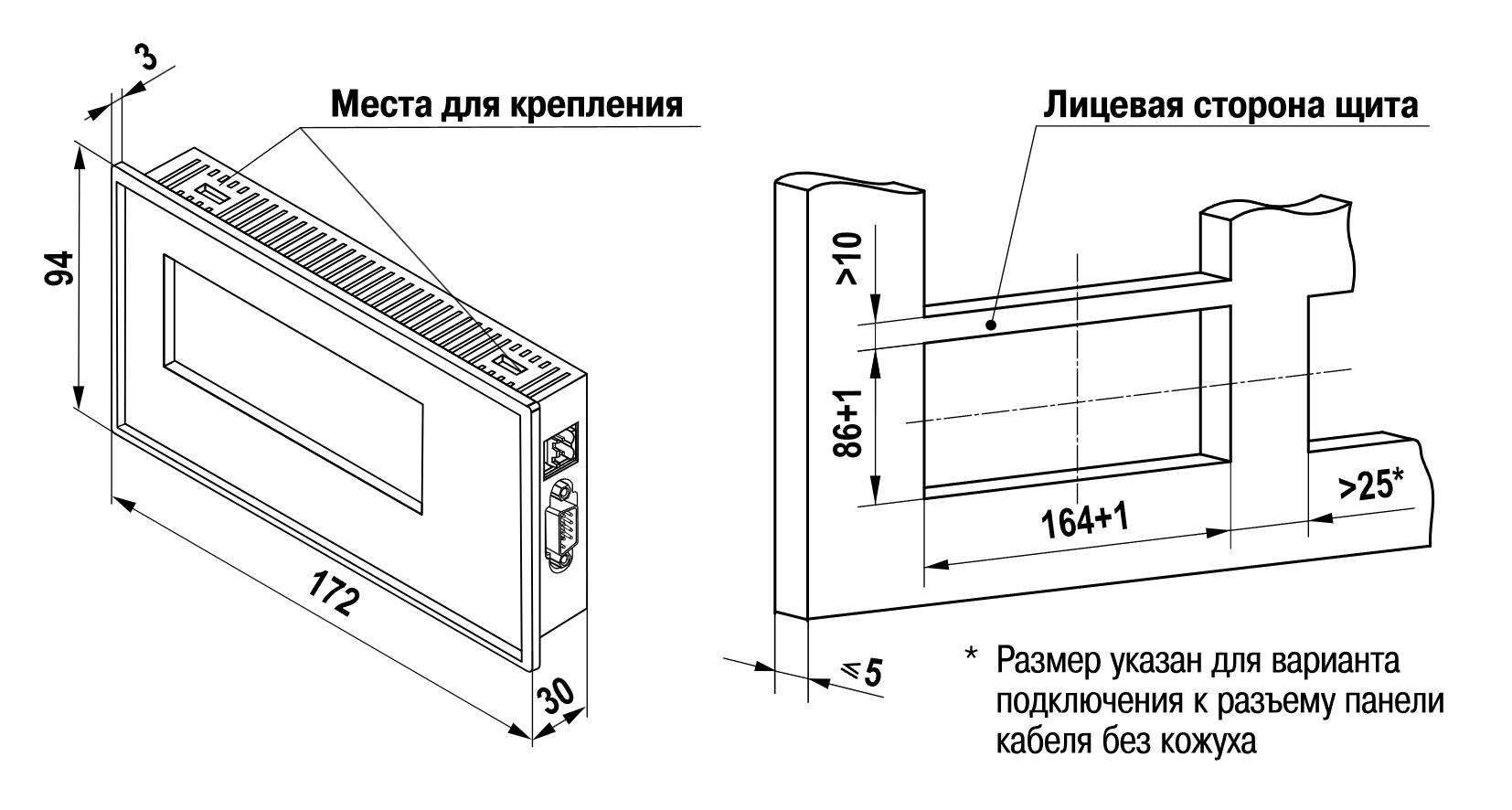

• Габаритные размеры: 172.0×94.0×30.0 мм
• Монтажные размеры: 156.5×94.0 мм

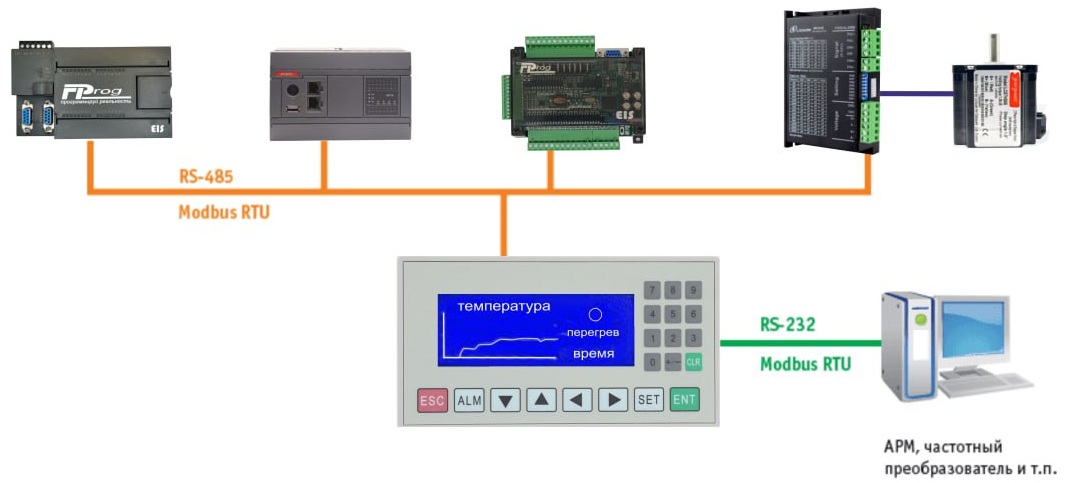

• Коммуникационные порты: RS232/RS422
• Дополнительные функции: Встроенные RTC, поддержка BMP-изображений, функция парольной защиты

Применение
Панель OP320 идеально подходит для:

• Промышленной автоматизации и управления технологическими процессами
• Управления производственными линиями и станками
• Систем мониторинга и контроля параметров оборудования
• Систем HVAC (отопление, вентиляция, кондиционирование
• Управления насосными станциями и компрессорными установками
• Контроля качества продукции на производственных линиях

Ключевые преимущества

• Универсальная совместимость: Поддержка взаимодействия с различными PLC от ведущих производителей
• Высокая надежность: Срок службы дисплея более 20 000 часов при температуре 25°C
• Защита от внешних воздействий: Степень защиты IP65 для передней панели
• Многофункциональность: Все 7 кнопок могут быть запрограммированы под различные функции
• Встроенные функции безопасности: Поддержка парольной защиты и функции тревоги (Alarm)
• Долговечность: Рассчитана на длительную эксплуатацию в промышленных условиях
• Удобство программирования: Простая настройка через ПО OP20 с возможностью динамического отображения данных
• Гибкость интерфейса: Поддержка BMP-изображений и настраиваемых экранов

Скачать Конфигуратор FLProg OP320
