LCX100-ME — промышленная сенсорная панель оператора (HMI) с цветным дисплеем 10 дюймов, разрешением 1024 × 600 пикселей, 64-битным процессором 1 ГГц и промышленными интерфейсами связи.

Панель предназначена для визуализации технологических процессов, управления промышленным оборудованием, отображения измеряемых параметров и организации взаимодействия оператора с системой автоматизации.

Благодаря большому сенсорному экрану, производительной аппаратной платформе и поддержке Ethernet и последовательных интерфейсов LCX100-ME подходит для производственных линий, шкафов управления, инженерных систем зданий и технологических установок.

Основные технические характеристики

• Тип устройства: промышленная сенсорная панель оператора HMI.
• Диагональ дисплея: 10 дюймов.
• Тип дисплея: TFT LCD.
• Разрешение: 1024 × 600 пикселей.
• Цветопередача: 16,7 млн цветов.
• Яркость: 400 кд/м².
• Сенсорный экран: резистивный.
• Твёрдость поверхности: 4H.
• Процессор: 64-битный ARM, 1 ГГц.
• Оперативная память: 64 МБ DDR3.
• Встроенная память: 128 МБ SPI NAND Flash.
• Ethernet: 10/100 Мбит/с.
• COM1: RS-232 / RS-485 (2-проводной) / RS-422.
• COM2: RS-485 (2- или 4-проводной).
• USB Device: Type-C.
• USB Host: Type-A.
• Номинальное питание: 24 В DC.
• Диапазон питания: 19–30 В DC.
• Степень защиты лицевой панели: IP65 при правильном монтаже.
• Рабочая температура: от −10 до +50 °C.
• Относительная влажность: 10–90 %, без конденсации.

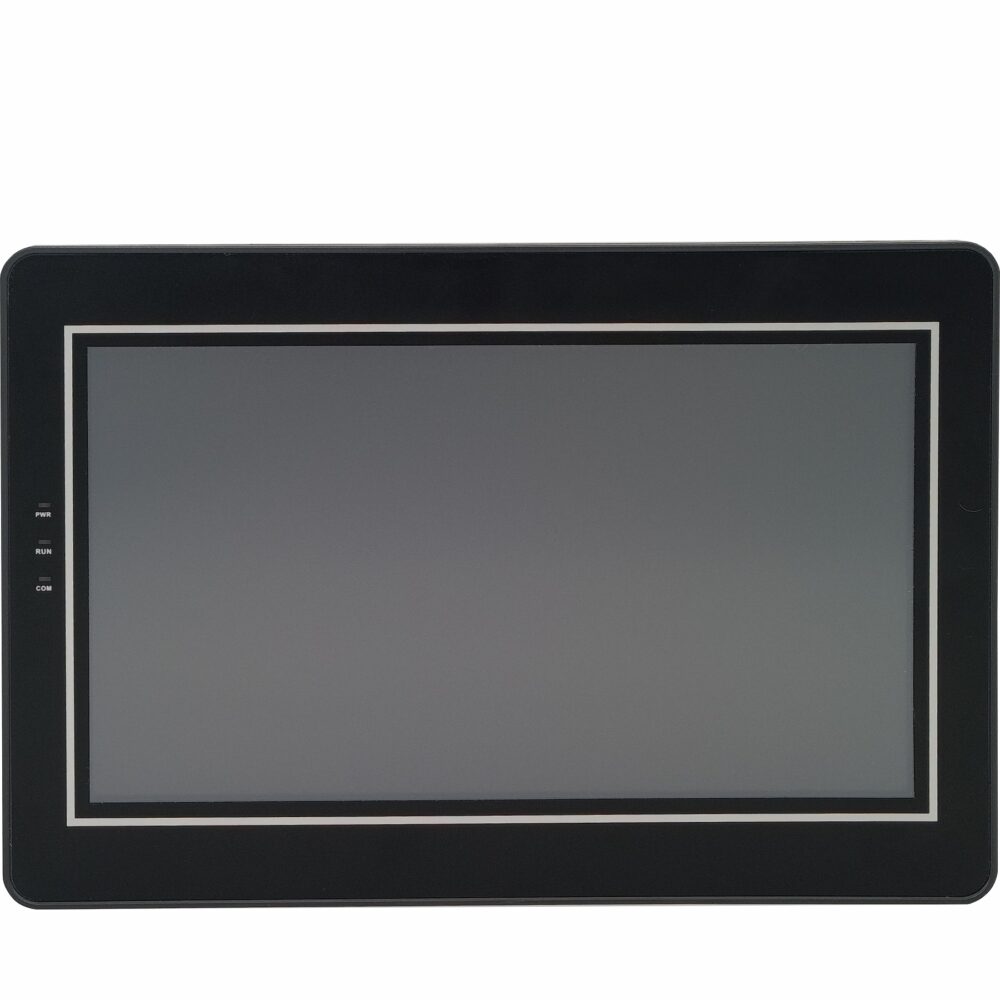

Сенсорный дисплей 10 дюймов

LCX100-ME оснащена 10-дюймовым цветным TFT LCD дисплеем с разрешением 1024 × 600 пикселей и поддержкой 16,7 млн цветов.

Большая рабочая область экрана позволяет размещать подробные графические интерфейсы, технологические мнемосхемы, графики и элементы управления.

Возможные функции визуализации:

• Отображение числовых параметров и текстовой информации.
• Создание мнемосхем технологических процессов.
• Отображение состояния датчиков и исполнительных устройств.
• Размещение кнопок, переключателей и индикаторов.
• Отображение графиков и трендов.
• Вывод аварийных сообщений и предупреждений.
• Организация многоэкранных интерфейсов управления.

Резистивный сенсорный экран позволяет управлять интерфейсом с помощью касаний. Твёрдость поверхности 4H обеспечивает дополнительную устойчивость к механическим воздействиям при обычной эксплуатации.

Производительность и память

Аппаратная платформа LCX100-ME построена на базе 64-битного ARM-процессора с тактовой частотой 1 ГГц.

Для работы программного обеспечения предусмотрены:

• 64 МБ DDR3: оперативная память для выполнения задач интерфейса.
• 128 МБ SPI NAND Flash: встроенная память для хранения программного обеспечения и проектов.

Такая конфигурация позволяет создавать многоэкранные интерфейсы, отображать технологические параметры и организовывать обмен данными с внешним оборудованием.

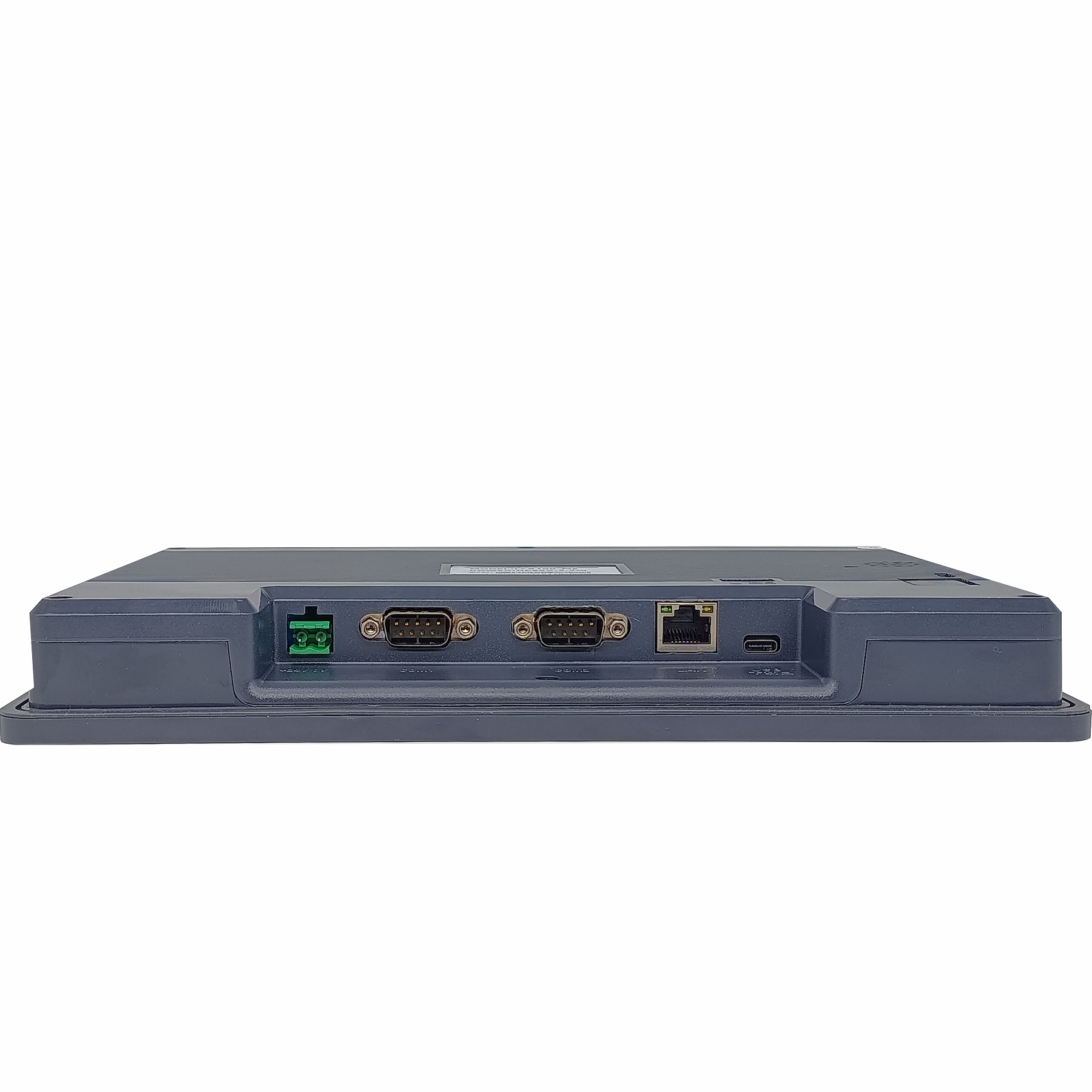

Промышленные интерфейсы связи

LCX100-ME оснащена интерфейсами для подключения программируемых контроллеров, измерительных приборов и другого промышленного оборудования.

• Ethernet 10/100 Мбит/с: подключение к промышленной сети.
• COM1: программируемый RS-232 / RS-485 / RS-422.
• COM2: RS-485 с поддержкой 2- и 4-проводного подключения.

В зависимости от используемых драйверов и программной конфигурации возможно взаимодействие с оборудованием по поддерживаемым промышленным протоколам.

В исходном описании указаны:

• Modbus RTU/ASCII.
• Siemens PPI.
• Delta.
• Omron Host Link.
• Mitsubishi FX.
• Пользовательские протоколы обмена данными.

Возможность работы по Modbus TCP, EtherNet/IP и PROFINET IO необходимо проверять по перечню драйверов конкретной версии программного обеспечения панели.

Подключение к контроллерам и оборудованию

LCX100-ME может использоваться в качестве операторского интерфейса для совместимых программируемых логических контроллеров.

Панель позволяет реализовать:

• Отображение состояния технологического оборудования.
• Контроль температуры, давления, уровня и расхода.
• Установку заданных параметров работы.
• Управление разрешёнными функциями оборудования.
• Отображение аварий и предупреждений.
• Переключение режимов работы технологических установок.

Совместимость с конкретными контроллерами определяется поддерживаемыми протоколами связи и доступными драйверами.

Разработка интерфейсов оператора

Для панели предусмотрено специализированное программное обеспечение, позволяющее создавать графические интерфейсы управления и мониторинга.

В зависимости от возможностей установленной версии среды разработки могут использоваться:

• Графические элементы управления.
• Растровые изображения BMP, JPG и PNG.
• Мнемосхемы технологических процессов.
• Графики и тренды параметров.
• Рецепты технологических режимов.
• Экранные клавиатуры для ввода данных.
• Парольная защита экранов и функций.
• Журналы событий и аварийных сообщений.

Наличие пользовательских сценариев и макросов определяется конкретной версией программного обеспечения.

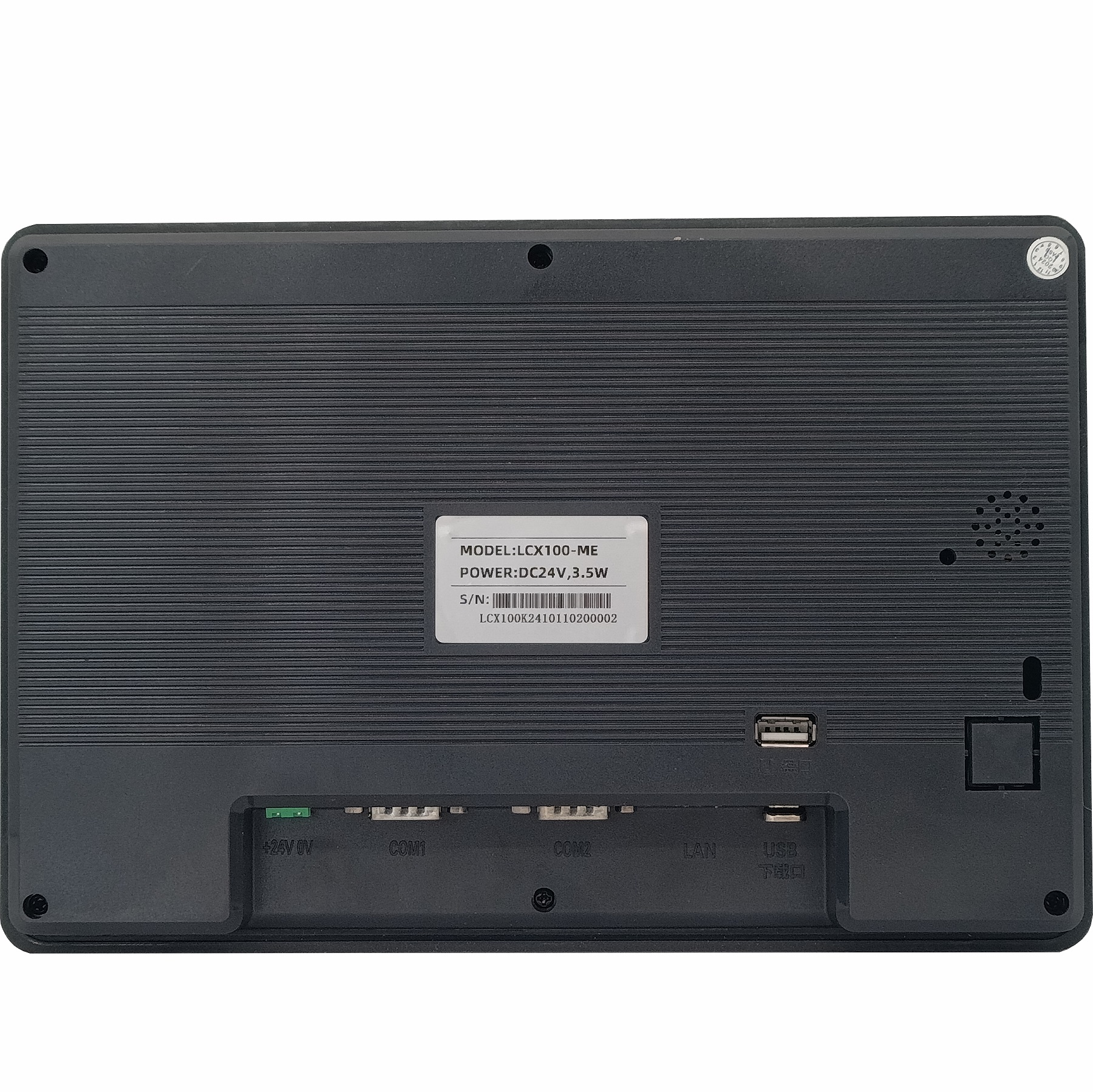

Загрузка проектов и обслуживание

Для передачи проектов и технического обслуживания предусмотрены несколько интерфейсов:

• USB Type-C (Device): подключение панели к компьютеру.
• USB Host (Type-A): использование совместимых USB-накопителей.
• Ethernet: загрузка проектов и обмен данными по сети.

USB-накопители могут использоваться для переноса проектов и сохранения данных при наличии соответствующей функции в программном обеспечении.

Промышленная защита и условия эксплуатации

LCX100-ME предназначена для установки в шкафах управления и эксплуатации в промышленных условиях.

• Степень защиты лицевой панели: IP65 при правильном монтаже.
• Рабочая температура: от −10 до +50 °C.
• Относительная влажность: 10–90 %, без конденсации.
• Импульсные перенапряжения Surge: заявлено ±4 кВ.
• Быстрые переходные помехи EFT/Burst: заявлено ±4 кВ.
• Электростатические разряды ESD: заявлено ±5 кВ.
• Защита питания: заявлена защита от обратной полярности и короткого замыкания.

В исходном описании также указана устойчивость к кратковременным провалам питания менее 5 мс.

Конкретные условия испытаний и соответствие стандартам электромагнитной совместимости необходимо учитывать согласно документации производителя.

Области применения

• Операторские панели промышленного оборудования.
• Автоматизация производственных линий.
• Управление станками и технологическими установками.
• Контроль конвейерного оборудования.
• Системы управления насосными станциями.
• Автоматизация вентиляционных и климатических установок.
• Контроль температуры, давления, уровня и расхода.
• Инженерные системы зданий.
• Системы промышленного мониторинга.
• Испытательные и лабораторные стенды.

Преимущества LCX100-ME

• Большой сенсорный экран: 10 дюймов, 1024 × 600 пикселей.
• Высокая производительность: 64-битный процессор 1 ГГц.
• Цветной дисплей: 16,7 млн цветов, яркость 400 кд/м².
• Развитые коммуникации: Ethernet, RS-232, RS-485 и RS-422.
• Удобство разработки: создание графических интерфейсов управления.
• Простая загрузка проектов: USB Type-C, USB Host и Ethernet.
• Промышленное исполнение: лицевая панель IP65.
• Гибкость подключения: возможность интеграции с различными контроллерами.
• Широкая область применения: визуализация и управление технологическими процессами.
